В режиме увеличения фрагмента экран разделен на две области отображения, как

показано на следующем рисунке.

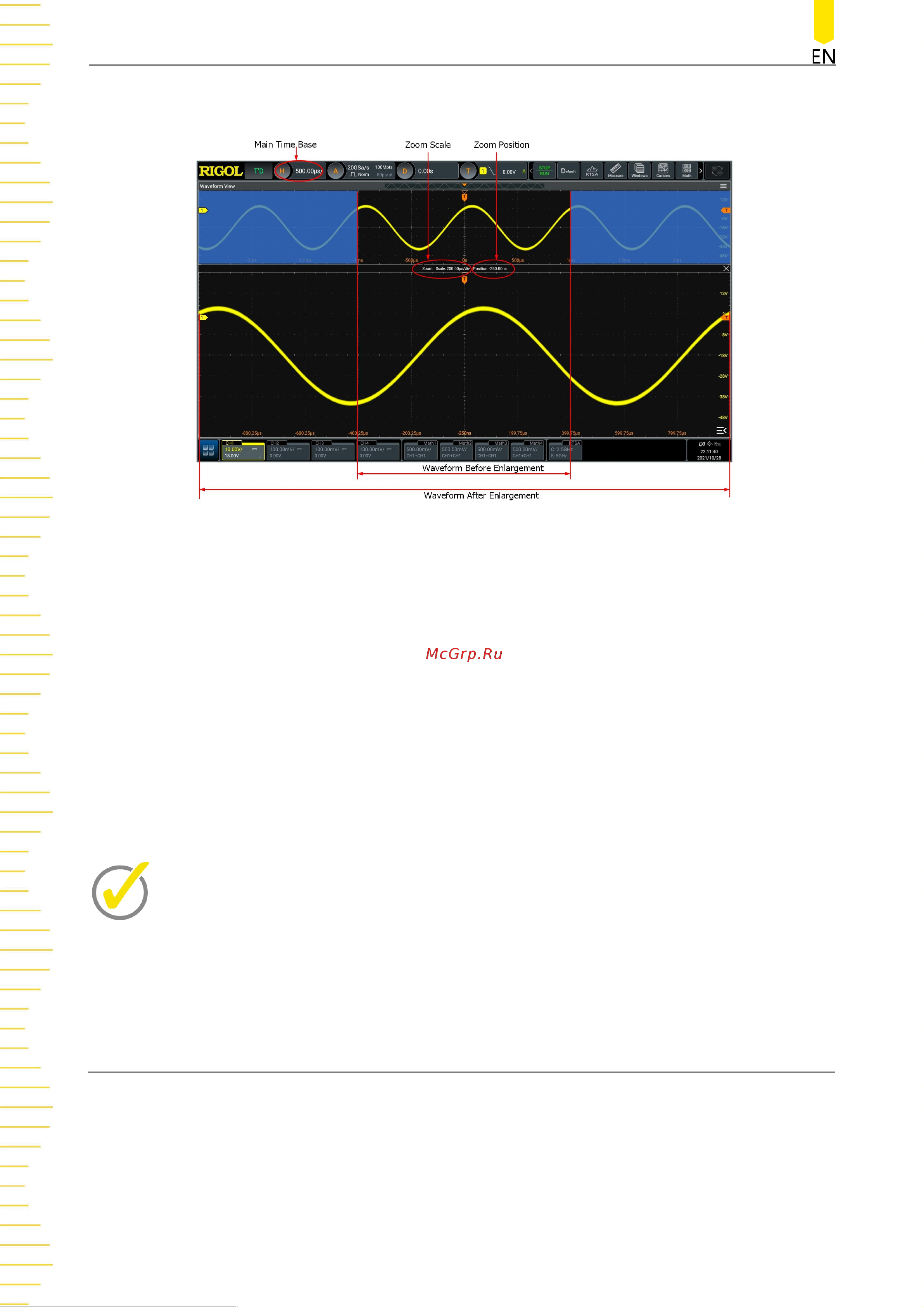

Рис . 6.2 режим увеличения фрагмента сигнала

•

Форма сигнала перед увеличением:

Сигнал в области, которая не покрыта полупрозрачным синим цветом в верхней

части экрана, является сигналом до увеличения фрагмента. Его горизонтальная

развертка (также называемая основной разверткой) отображается в

верхнем левом углу экрана. Изменение положения в Horizontal POSITION

перемещает область влево и вправо, а изменение масштаба в Horizontal

SCALE увеличивает или уменьшает этот фрагмент.

•

Форма сигнала после увеличения:

Сигнал в нижней части экрана – это растянутая по горизонтали форма сигнала

из выделенного фрагмента. Его горизонтальная развертка (также называемая

разверткой фрагмента) отображается на экране. По сравнению с основ-

ной разверткой, здесь улучшается разрешение осциллограмы. Изменение

значение в Horizontal SCALE позволит настроить горизонтальную развертку

фрагмента, а изменение значения в Horizontal POSITION позволит

отрегулировать его положение по горизонтали.

Примечание

Значение коэффициента горизонтальной развертки должно быть меньше или

равно коэффициенту

основной развертки.
