Настройка системы сбора данных

Систему сбора данных можно настроить в меню

Horizontal

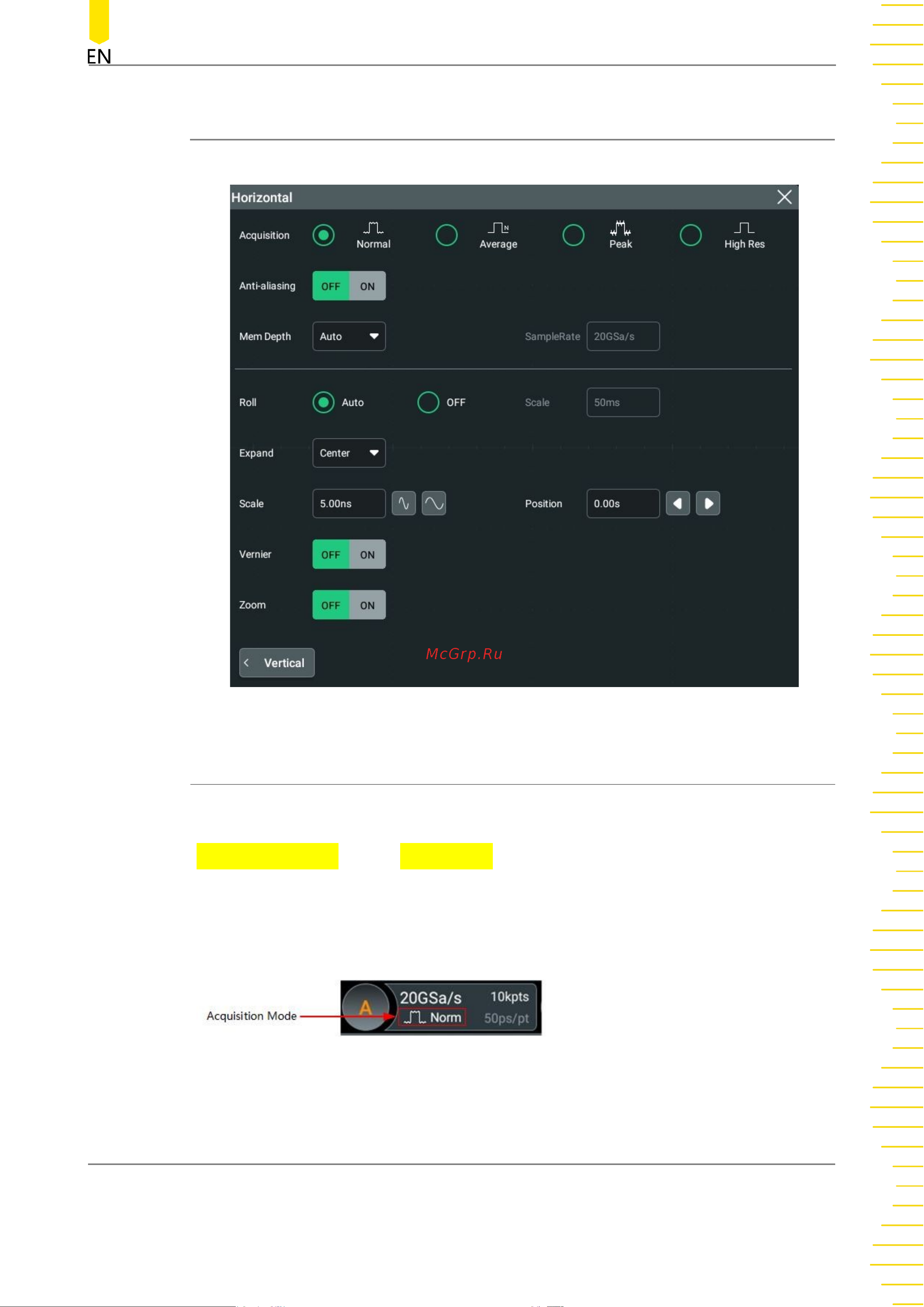

Рис. 7.1 Меню системы горизонтального отклонени

7.1

Режим сбора данных

Режим сбора данных используется для управления генерированием точек формы

сигнала из точек выборки. Вы можете попасть в меню cбора данных, нажав

Acquisition Mode

в поле

Acquisition

cистемы горизонтального отклонения.

Доступны следующие режимы сбора данных: Нормальный, усреднение, пиковый,

высокого разрешения.

Нормальный режим (Normal)

В этом режиме осциллограф производит выборку сигнала с определенным

фиксированным интервалом времени для восстановления формы сигнала.

Для большинства сигналов использование этого режима может обеспечить

наилучшее отображение сигнала
