7.7

Режим XY

По умолчанию цифровой осциллограф серии DS70000 использует режим YT

для отображения осциллограмм. В этом режиме по оси Y показано напряжение,

по оси X - время. Кроме того, он поддерживает окно отображения режима XY. В

этом окне на осях X и Y отображается напряжение. Два входных канала

отображаются от "Voltage-Time" (напряжение-время) до "Voltage-Voltage"

(напряжение-напряжение).

Открытие окна XY

Чтобы открыть окно XY, выполните следующие действия:

Нажмите или коснитесь

Windows

в меню выбора функций для входа в

Add Window.

В меню Диаграмма нажмите "XY", а затем нажмите

Add

, чтобы открыть окно

отображения режима XY. Затем нажмите

в верхней правой части экрана,

чтобы открыть окно XY.

Настройка окна XY

Нажмите в правом верхнем углу окна XY, чтобы войти в меню

конфигурации режима XY.

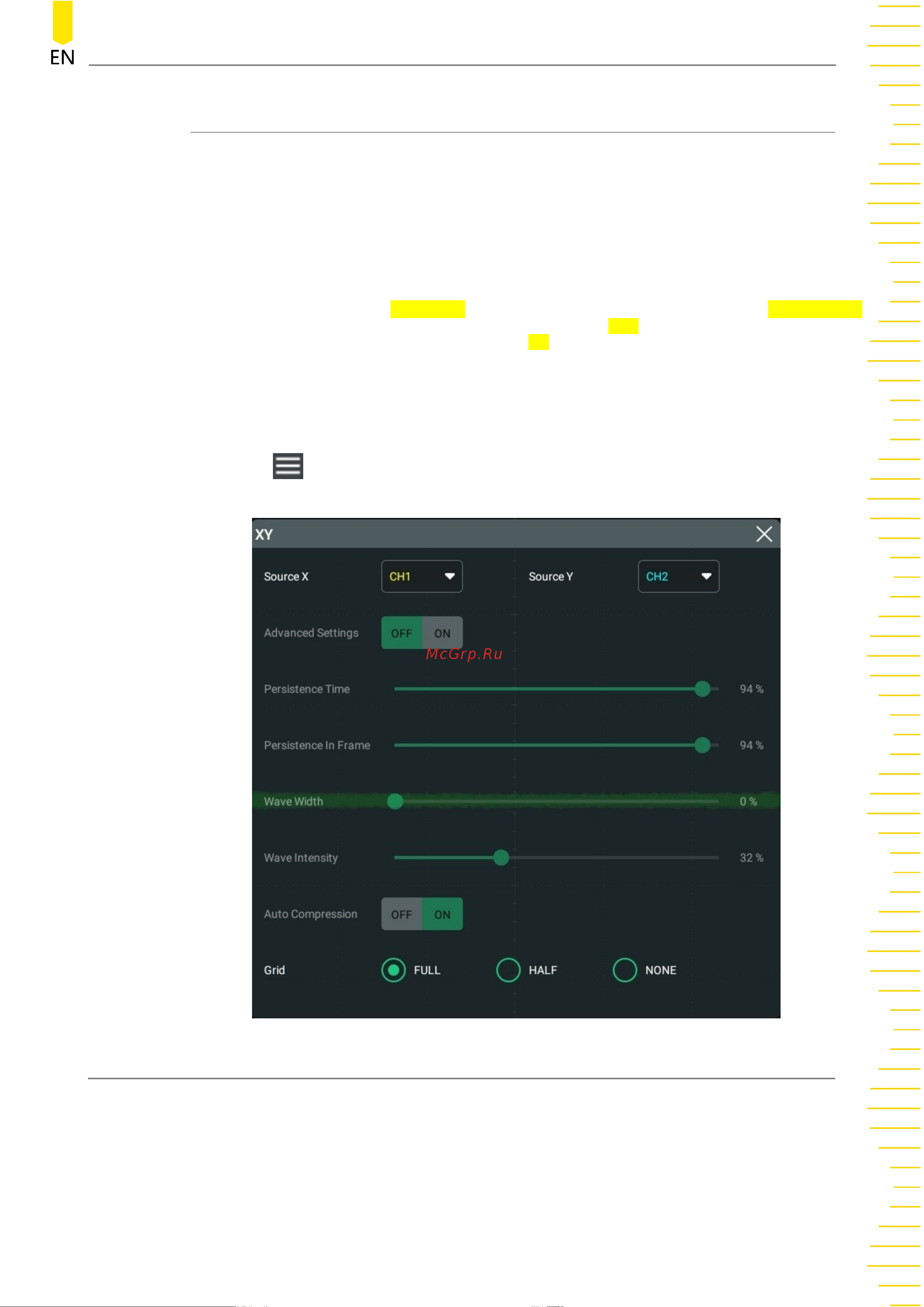

Рис . 7.3 Меню настройки режима XY
