Source (Источник):
Нажмите «Source X» (Источник X) в
раскрывающемся списке, для того чтобы выбрать исходный канал оси
X в окне XY. Нажмите «Source Y» (Источник Y) в раскрывающемся
списке, для того чтобы выбрать исходный канал оси Y в окне XY.
Во вкладке Add Window (Добавить окно) можно также настроить «Source Z»
(Источник Z) в качестве входного сигнала оси Z в режиме отображения XY,
который используется для управления отображением осей X-Y в режиме XY.
Эта функция называется "гашение луча".
-
Если для параметра "Source Z" (Источник Z) выбрано значение "None"
(Нет), функция гашения отключена, и вы можете видеть только
отображение в виде X-Y.
-
При выборе "CH1-CH4" для параметра "Source Z" (Источник Z) функция
гашения включена. Входной сигнал оси Z от внешнего разъема
определяет, следует ли отображать осцилограммы X-Y. При высоком
уровне источника Z (входной уровень выше 0 В) данные отображаются в
формате X-Y, при низком уровне Z (входной уровень ниже 0 В)
осцилограммы скрыты.
Grid (Сетка): См. раздел Настройка сетки экрана.
Примечание
Дополнительные настройки временно не поддерживаются. Текущие настройки
показывают оптимальные эффекты отображения.

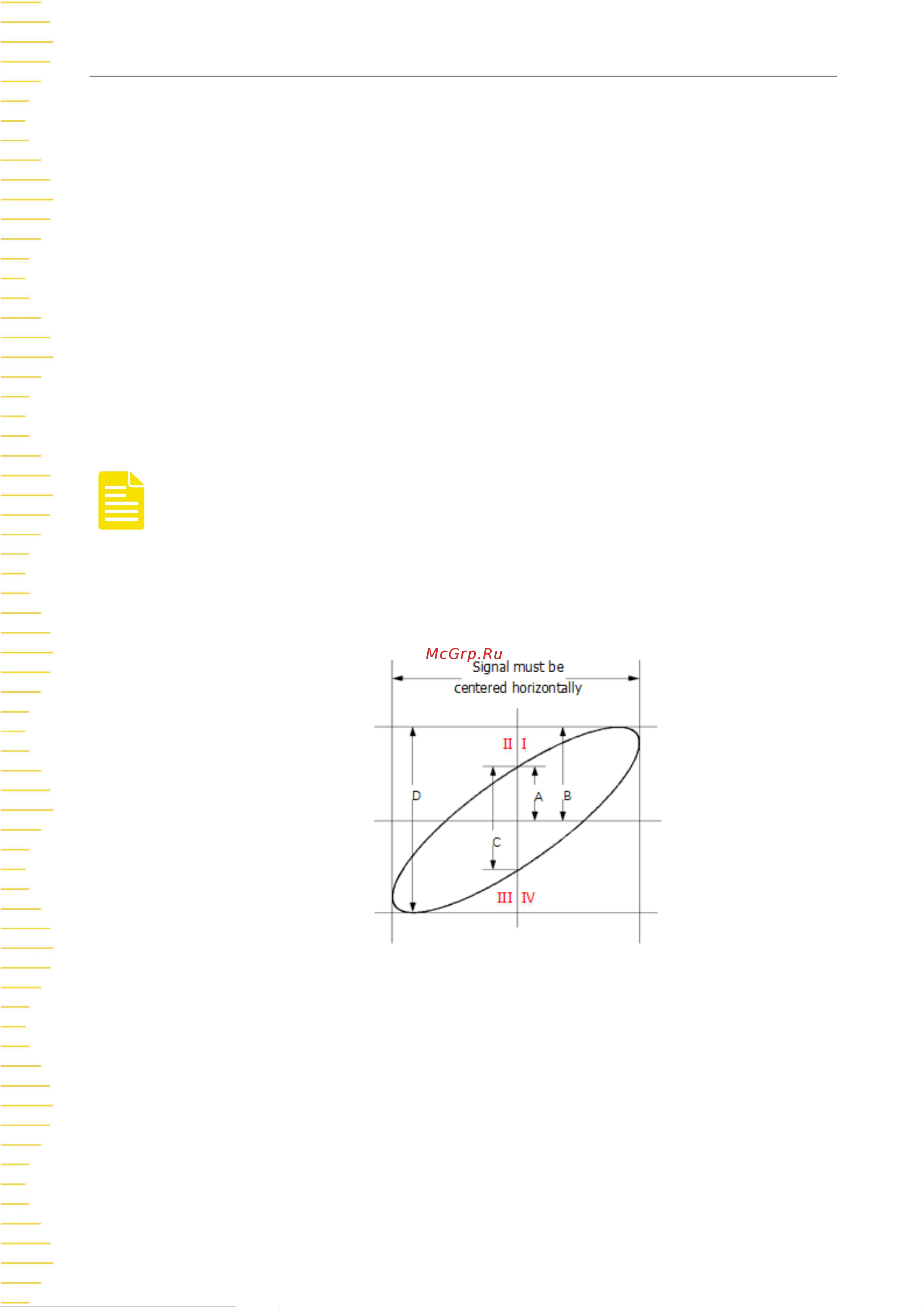

Схематическая диаграмма измерения отклонения фазы.
В этом режиме можно использовать метод фигур Лиссажу для измерения
фазового отклонения двух входных сигналов, частота которых одинакова. На
рисунке 7.4 показана схема измерений отклонения фазы.
Рисунок 7.4 Схема измерений отклонения фаз
Согласно формуле: sin
θ
= A/B или
C/D
, где
θ
- угол отклонения фазы между
двумя каналами. Определения A, B, C и D показаны на рисунке 7.4. Таким
образом, получаем угол отклонения фазы:
θ = ±arcsin(A/B)
или
±arcsin(C/D)
Если основная ось эллипса находится в пределах квадранта I и III,
полученный угол отклонения фазы должен находиться в пределах квадранта I
и IV, а именно в пределах (от 0 до π/2) или (от 3π/2 до 2π). Если основная ось
эллипса находится в пределах квадранта II и IV, полученный угол отклонения
фазы должен находиться в пределах квадранта II и III, а именно в пределах (от
π/2 до π) или (от π до 3π/2).
Режим XY можно использовать для измерения
отклонения фазы, возникающего при прохождении сигнала через каскад цепей.
