12
1. Приподнимите удлинение так, чтобы оно
оказалось немного выше поверхности стола.
2. Начните затягивать крепежные винты под
удлинением, с помощью которых оно
прикручивается к столу. Затяните их ровно
настолько, чтобы удлинение удерживалось
на своем месте и при этом имело
возможность регулировки по высоте.
(Стукните по удлинению резиновым
молотком или стальным молотком через
деревянный брусок. Запрещается стучать
стальным молотком непосредственно по
поверхности удлинений.)
3. Положите поверочную линейку поперек
стола и удлинения так, чтобы ее конец
выступал за край удлинения стола, как
показано на Рис. 6-4.
4. Продолжая выравнивать удлинение со
столом с помощью легких постукиваний
молотком, перемещайте поверочную
линейку вдоль удлинения, чтобы проверить
выравнивание в нескольких местах.
Проверьте также результат выравнивания,
проведя пальцами по стыку стола с
удлинением. Затягивайте винты под каждым
участком удлинения после его полного
выравнивания со столом в этом месте.
Последовательно крепко затяните все три
винта. ПРИМЕЧАНИЕ: Убедитесь, что
передний край удлинения находится на
одном уровне с передним краем стола
станка.
5. Повторите приведенные шаги для
выравнивания второго удлинения стола.
Способ 2 (Рис. 6-5):
1. Выполните шаги 1-3 способа 1.
2. Установите на месте стыка две струбцины:
одну спереди, другую сзади стола. Чтобы не
повредить поверхность стола, подложите
под губки струбцин прокладку или плоский
брусок. См. Рис. 6-5.
3. Затяните обе струбцины, чтобы выровнять
края столов спереди и сзади. Убедитесь, что
передний край удлинения находится на
одном уровне с передним краем стола
станка.
4. Затягивайте винты постепенно, располагая
поверочную линейку в различных местах
поперек стыка стола с удлинением.
Особенно тщательно проверьте
выравнивание по центру стыка. При
необходимости произведите дальнейшую
регулировку.
5. Полностью затяните винты.

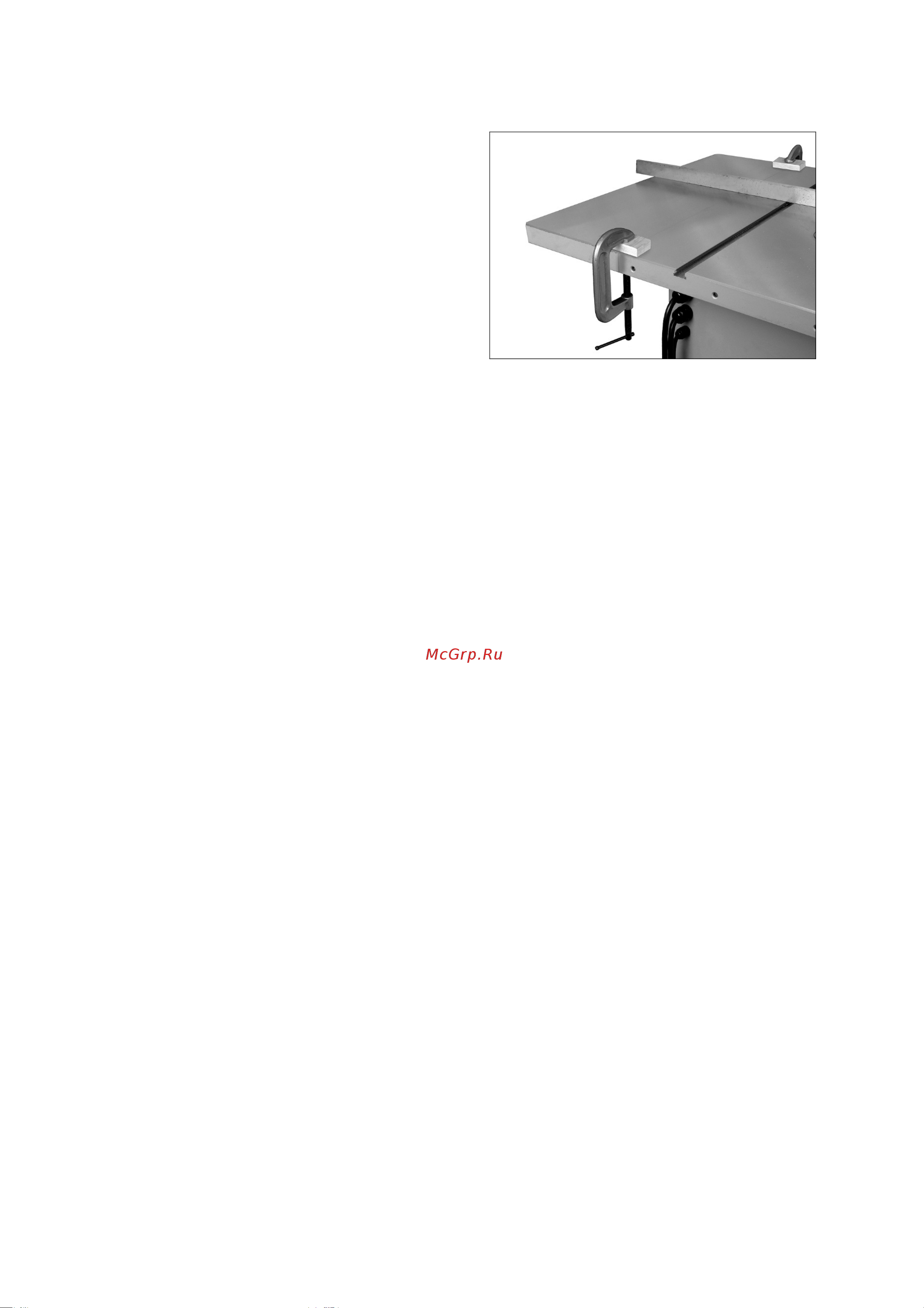

Рис. 6-5: Выравнивание удлинений стола,
способ 2
6.5 Маховик, ручки, рычаги
См. Рис. 6-3.
1. Снимите с вала ленту, чтобы открыть резьбу
и шпоночный паз (J
1
, Рис. 6-3).
2. Убедитесь, что установочный винт маховика
(J
2
) выкручен достаточно, чтобы не
препятствовать сборке.
3. Убедитесь, что шпонка попала в паз.
Наденьте маховик на вал, выравнивая
шпоночную канавку со шпонкой.
4. Насадите маховик до конца на вал, затем
затяните установочный винт (J
2
).
5. Установите запорную ручку (K, Рис. 6-3) и
рукоятки (Н). Для прикручивания рукояток к
маховикам установите гаечный ключ на их
лыски.
6.6 Направляющие и упор
После установки удлинений стола можно
переходить к монтажу направляющих и упора.
Обратитесь к руководству M-2195079B, которое
идет в комплекте с упором, затем перейдите к
разделу 6.7.
6.6.1 Кронштейн переключателя
См. Рис. 6-6.
Кронштейн переключателя устанавливается
вместе с направляющим профилем. Прикрутите
его двумя винтами с шайбами, которые идут в
комплекте с направляющими.
