13

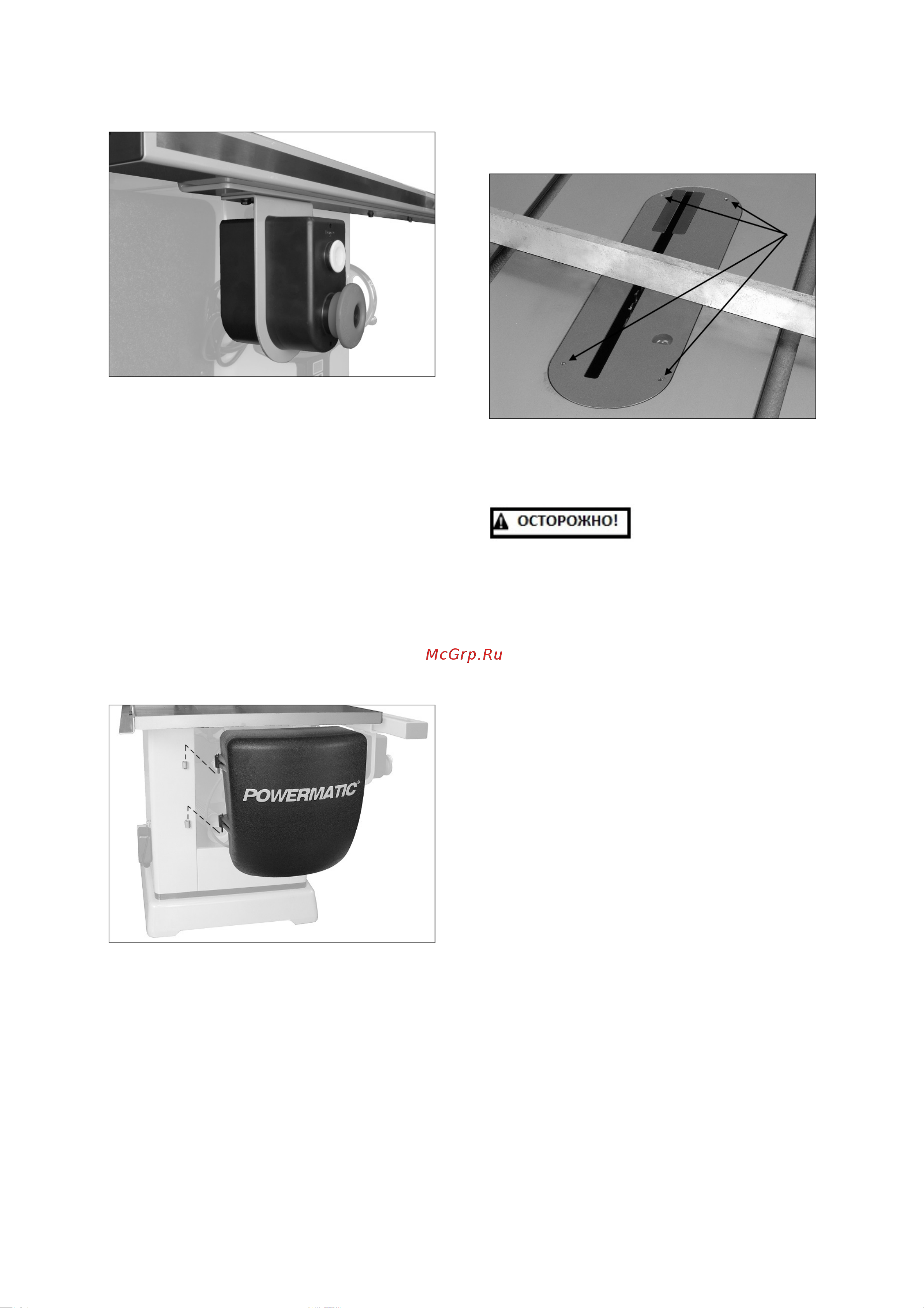

Рис. 6-6: Установка переключателя

6.6.2 Деревянное удлинение стола

Инструкции по установке деревянного

удлинения стола приведены в руководстве M-

2195079B.

6.7 Крышка двигателя

См. Рис. 6-7.

Заведите оси шарниров на крышке двигателя в

крепежные втулки на тумбе станка. Закройте

крышку так, чтобы она защелкнулась.

Примечание: Для того, чтобы крышка

закрылась надлежащим образом, возможно,

потребуется отрегулировать защелку. Ослабьте

винт и отрегулируйте положение защелки.

Снова затяните винт.

Рис. 6-7: Установка крышки двигателя

6.8 Вставка стола

См. Рис. 6-8.

Установите вставку в отверстие стола.

Положите поперек вставки поверочную линейку

в нескольких местах, чтобы убедиться, что

вставка лежит вровень с поверхностью стола.

Если в каком-то месте вставка стола

располагается выше или ниже поверхности

стола, отрегулируйте один из 4 установочных

винтов, чтобы поднять или опустить ее в этом

месте.

Рис. 6-8: Выравнивание вставки стола

6.9 Установка и демонтаж пильного

диска

Чтобы не

травмироваться,

будьте осторожны при

работе вблизи острых пильных дисков.

См. Рис. 6-9.

1. Отключите станок от источника питания.

2. Снимите вставку стола.

3. Установите оправку пильного диска в самое

верхнее положение, наклон пильного диска

должен составлять 0°.

4. Наденьте пильный диск на оправку так,

чтобы его зубья были направлены вниз к

передней части станка.

5. Установите фланец и гайку, как показано на

рисунке.

6. Нажмите и удерживайте рычаг (R, Рис. 6-9),

проворачивая при этом пильный диск, пока

фиксатор оправки не войдет в зацепление.

Затяните гайку по часовой стрелке с

помощью поставляемого в комплекте

гаечного ключа. Не перетягивайте гайку.
