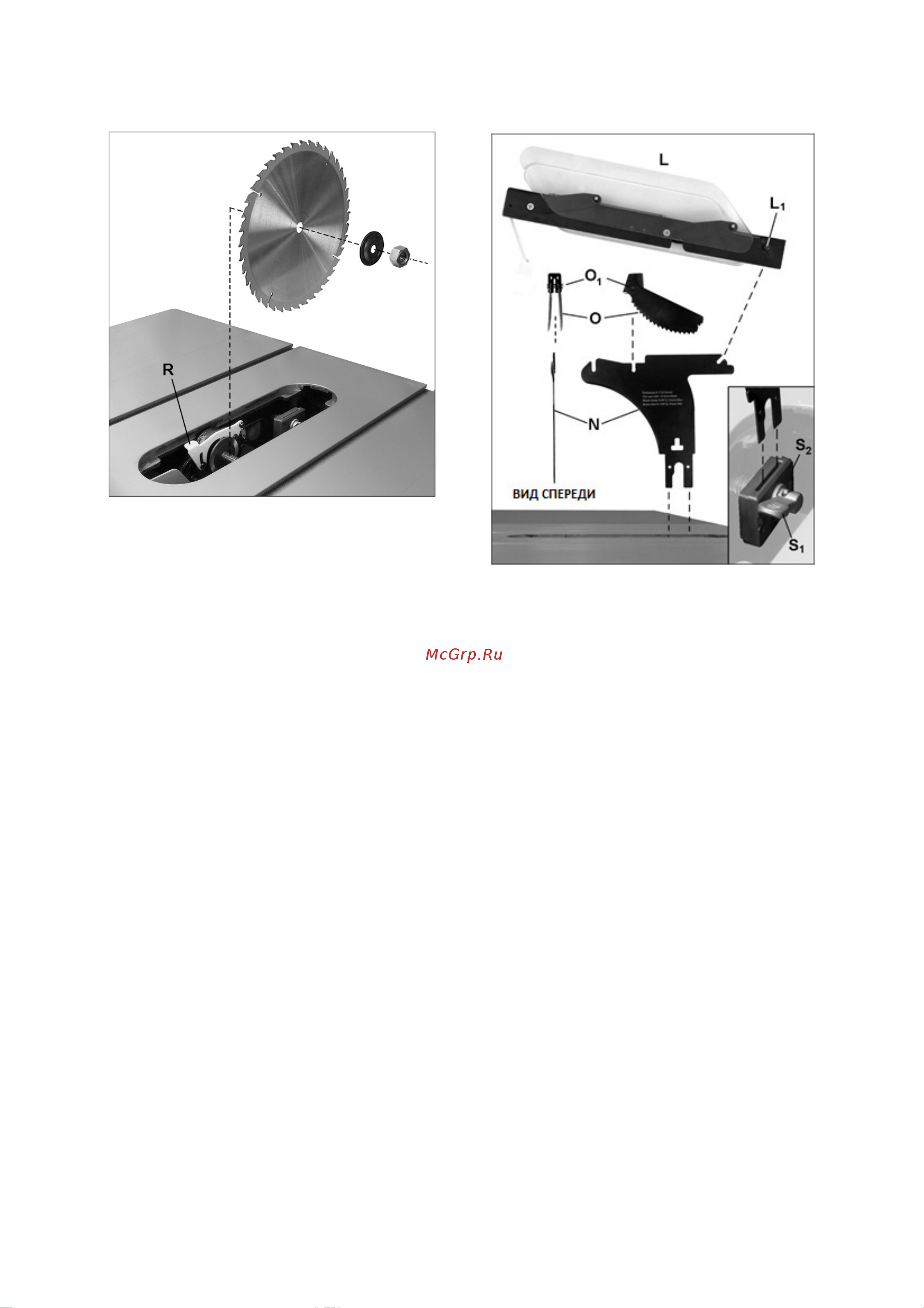

Рис. 6-9: Установка пильного диска

7. Чтобы снять пильный диск, введите в

зацепление фиксатор оправки и открутите

гайку.

6.10 Установка защитного

ограждения пильного диска и

расклинивающего ножа

См. Рис. 6-10.

6.10.1 Расклинивающий нож

1. Снимите вставку стола.

2. Установите оправку пильного диска в самое

верхнее положение, наклон пильного диска

должен составлять 0°.

3. Потяните вверх рычаг зажима (S

1

, Рис. 6-10).

Подпружиненная зажимная плита (S

2

)

отойдет от неподвижного основания,

образуя при этом зазор.

Рис. 6-10: Установка защитного ограждения

пильного диска

4. Вставьте вилку расклинивающего ножа (N) в

паз зажима и надавите на нож, чтобы он

зашел в зажим до конца.

5. Опустите рычаг зажима (S

1

).

6. Расклинивающий нож должен быть

параллелен пильному диску. Инструкции по

проверке и регулировке расклинивающего

ножа приведены в разделе 8.7.

ПРИМЕЧАНИЕ: Для выполнения несквозных

пропилов в комплект поставки также входит

низкопрофильный расклинивающий нож.

6.10.2 Противоударные фиксаторы

См. Рис. 6-10.

1. Установите вставку стола.

2. Установите противоударные фиксаторы (О,

Рис. 6-10) таким образом, чтобы скошенная

сторона фиксаторов была обращена к

передней части станка, как показано на

рисунке.

3. Наденьте фиксаторы на расклинивающий

нож, заводя их в прорезь по центру ножа так,

чтобы фиксаторы охватывали нож с двух

сторон. Нажмите и удерживайте кнопку (O

1

,

Рис. 6-10), надавливая при этом на блок

фиксаторов, чтобы он плотно сел в прорезь

ножа.

4. Фиксаторы должны свободно опуститься на

стол станка.
