17
Рис. 7-2
8.0 Регулировка
8.1 Инструмент для регулировки
Шестигранные ключи: 2,5 мм, 3 мм, 4 мм
Гаечные ключи: 13 мм, 19 мм, 22 мм (или
разводной)
Поверочная линейка
Угольник
8.2 Выравнивание упора
Перед использованием продольного упора
убедитесь, что он надлежащим образом
выровнен относительно пильного диска.
Инструкции по регулировке приведены в
руководстве M-2195079B, которое поставляется
вместе с упором.
8.3 Подъем и наклон пильного
диска
См. Рис. 8-1.
Чтобы поднять или опустить пильный диск,
ослабьте запорную ручку (А, Рис. 8-1) и
поворачивайте маховик (В), расположенный
спереди станка. Затяните запорную ручку (А).
Пильный диск должен располагаться примерно
на 3 мм выше поверхности заготовки.
Чтобы наклонить пильный диск, ослабьте
запорную ручку (С) и поворачивайте маховик (D)
до тех пор, пока диск не встанет под нужным
углом. Угол наклона выставляется по шкале по
цифровому индикатору. Затяните запорную
ручку (С).
Цифровой индикатор (Е) позволяет быстро
установить пильный диск под нужным углом.
Инструкции по калибровке цифрового
индикатора приведены в разделе 8.10.
Указатели начала отсчета (F) можно установить
в любую точку шкалы. Для этого ослабьте ручку
и сдвиньте указатель, затем снова затяните
ручку. Таким образом можно быстро выставить
точки отсчета для настройки цифрового
индикатора.

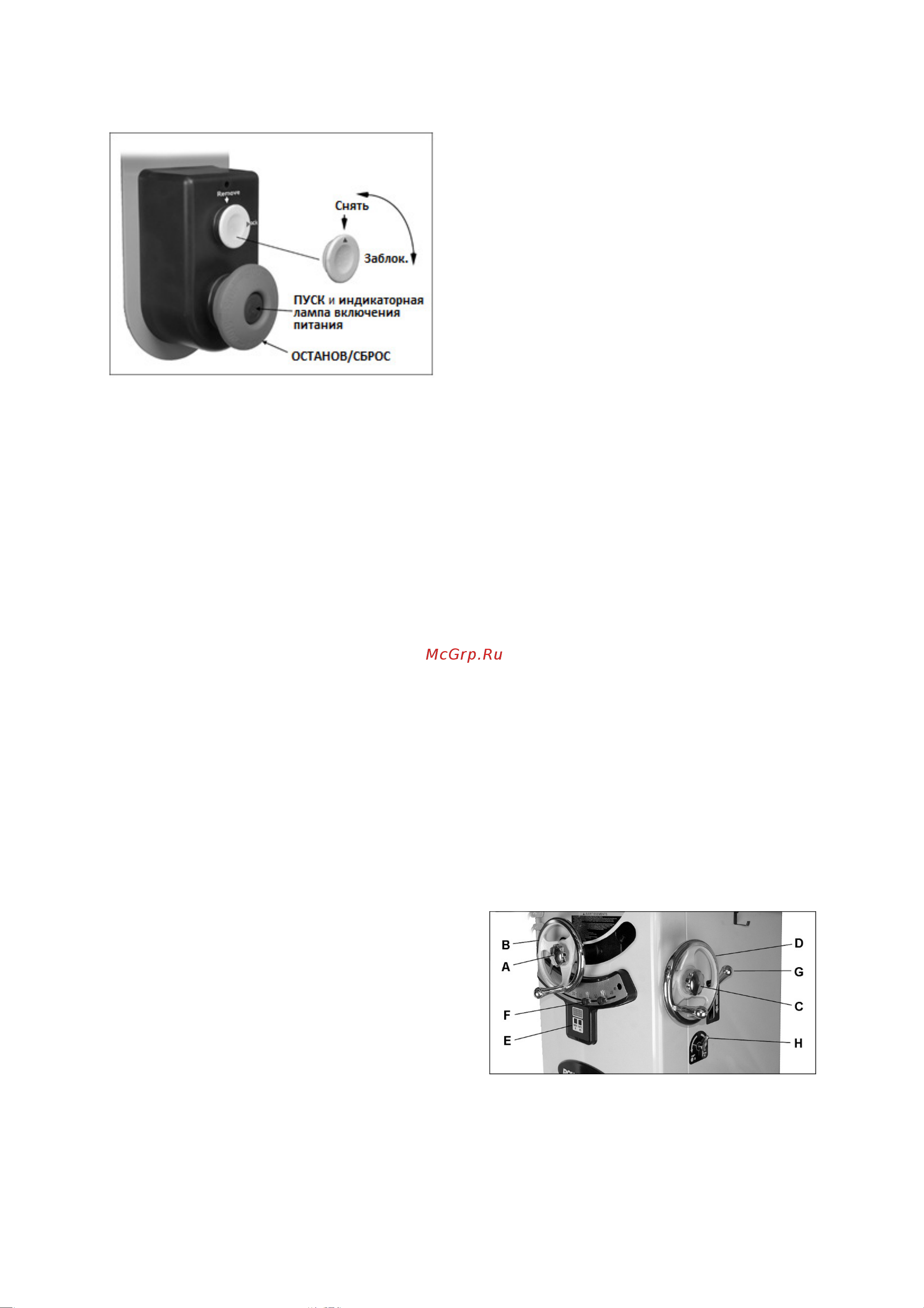

Рис. 8-1: Регулировка положения пильного
диска
