18
8.4 Выдвижное колесное шасси
Чтобы выдвинуть колеса, нажмите 4-5 раз на
рукоятку (G, Рис. 8-1).
Задвигается шасси путем поворота рукоятки (Н)
против часовой стрелки. Перед работой на
станке колеса нужно задвинуть.
Примечание: После перемещения станка в
нужное место, его рекомендуется опустить на
опорную поверхность. Если оставить станок в
поднятом положении на длительное время,
постепенно он снова опустится – это нормально.
8.5 Приспособление для распила
под углом
См. Рис. 8-2 и 8-3.
8.5.1 Регулировка положения углового
упора
Для установки угла в приспособлении для
распила под углом служит механизм реечной
передачи. Порядок действий:
1. Заведите приспособление для распила под
углом в паз стола.
2. Ослабьте запорную рукоятку (Н, Рис. 8-2),
повернув ее против часовой стрелки.
3. Потяните подпружиненную ручку (J) и
поворачивайте ее, пока корпус (К)
приспособления не встанет под нужным
углом (руководствуйтесь шкалой).
4. Затяните запорную рукоятку (Н).
8.5.2 Регулировка угловых
ограничителей
В приспособлении для распила под углом есть
три ограничителя – под углом 0°, 30º и 45°
справа и слева. Устанавливая угловой упор под
одним из этих углов, ослабьте ручку (J), чтобы
ограничитель вошел в зацепление. Затем
затяните запорную рукоятку (Н).
Примечание: При необходимости точной
настройки не следует полагаться только на
ограничители. После того, как ограничитель
войдет в паз, соответствующий повороту упора
на 0º, 30º или 45º, при необходимости
произведите точную регулировку с помощью
ручки (J), выставляя ее напротив указателя
шкалы (L).

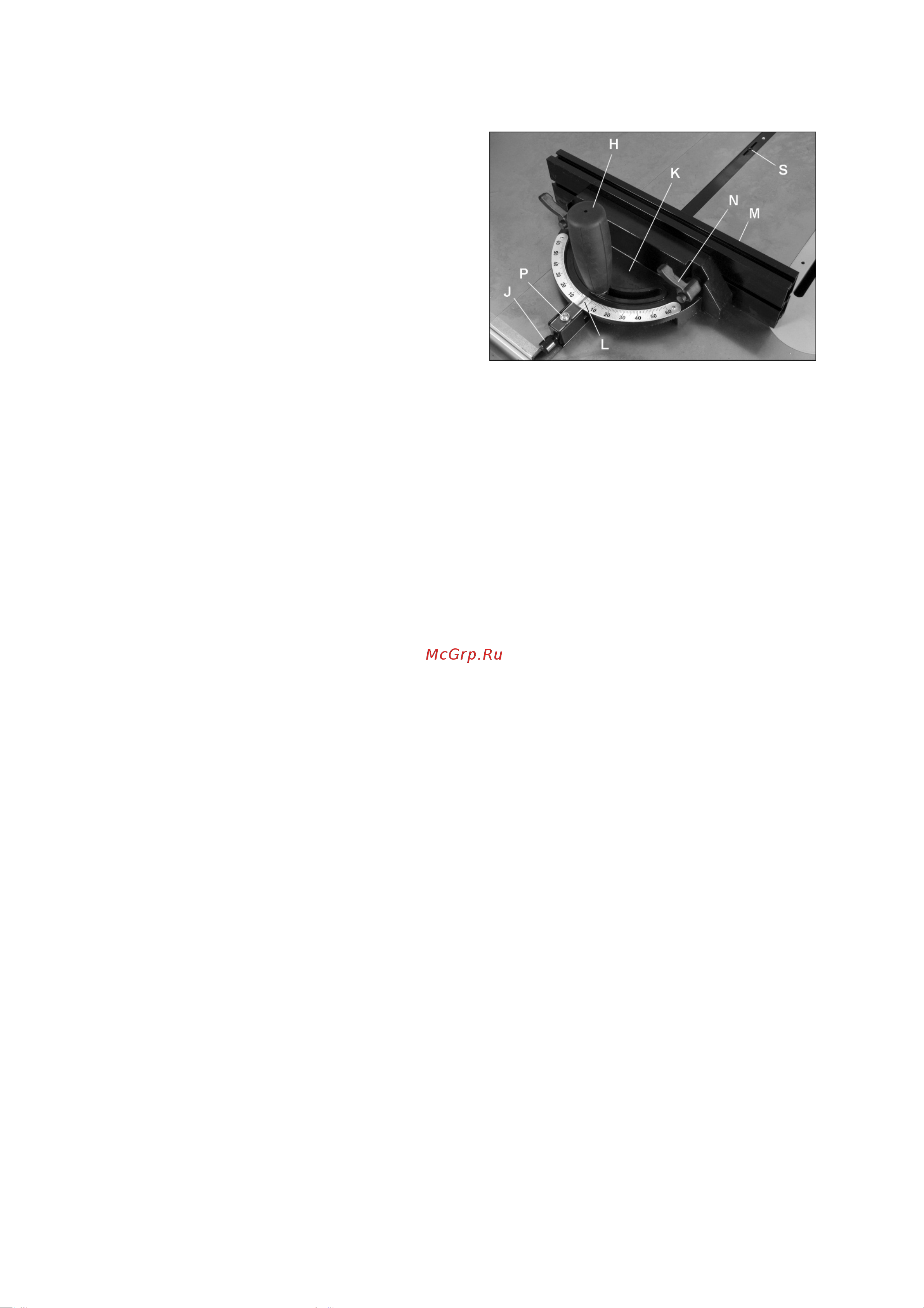

Рис. 8-2
8.5.3 Угловой упор
Положение углового упора (М, Рис. 8-2) можно
отрегулировать, сдвинув его вправо или влево,
либо его можно снять.
Для регулировки ослабьте две запорные
рукоятки (N), сдвиньте упор и снова затяните
рукоятки. Убедитесь, что край упора не
заходит на линию распила.
ПРИМЕЧАНИЕ: Положение запорных рукояток
(N) можно отрегулировать. Потяните за рукоятку,
поверните ее в нужное положение, затем
отпустите. При этом штифт должен попасть в паз
рукоятки.
Чтобы снять угловой упор, полностью сдвиньте
его в одну из сторон и выведите из
приспособления. Снимите также запорные
рукоятки (N) и крепежные детали.
8.5.4 Калибровка приспособления для
распила под углом
1. Установите приспособление в паз стола.
2. Выставите приспособление
перпендикулярно пильному диску (угол 0º по
шкале). Для этого ослабьте запорную
рукоятку (Н, Рис. 8-2), затем потяните
подпружиненную ручку (J) и поворачивайте
корпус (K), пока не выставите нужный угол
по шкале.
3. Проверьте точность установки
приспособления для распила под углом в
пазу стола с помощью угольника.
Если необходима регулировка:
4. Отрегулируйте положение корпуса (K) так,
чтобы он располагался перпендикулярно
(под углом 90º) пазу стола.
5. Затяните запорную рукоятку (Н).
6. Убедитесь, что указатель шкалы (L)
находится на отметке 0º. Если нет, ослабьте
винт (Р) и отрегулируйте положение
указателя (L). Снова затяните винт (Р).
