19
7. Если после проведенных манипуляций
приспособление для распила под углом все
еще не выровнено, ослабьте два винта (R,
Рис. 8-3) с нижней стороны приспособления
и отрегулируйте его положение. По
завершении снова затяните винты.

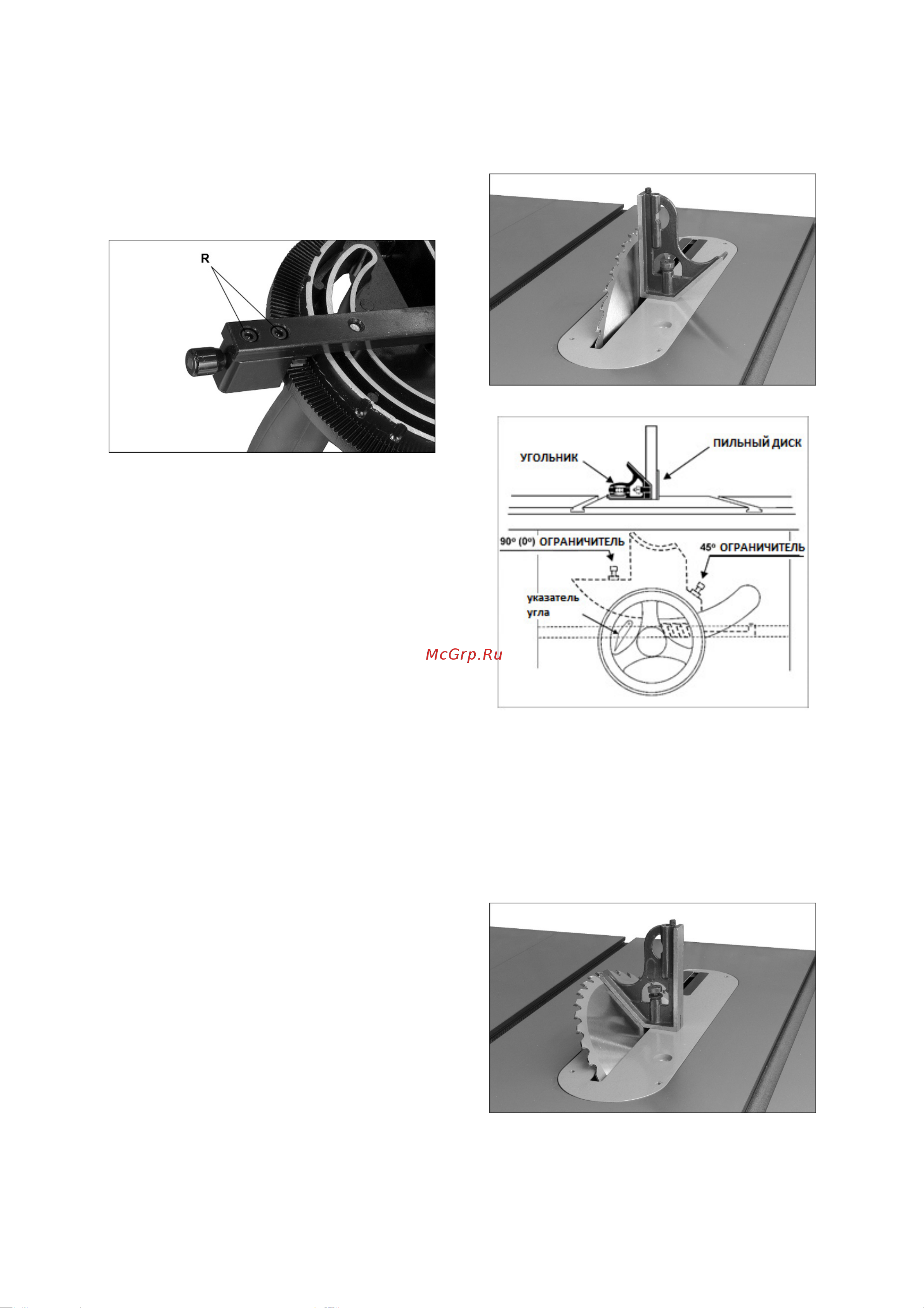

Рис. 8-3
ПРИМЕЧАНИЕ: На штанге приспособления для
распила под углом есть два паза с
установочными винтами (S, Рис. 8-2). С
помощью этих винтов устраняется люфт между
штангой и пазом стола.
8.6 Регулировка ограничителей
наклона пильного диска
Ограничители наклона пильного диска на углы
90° и 45°, а также механизм подъема диска были
отрегулированы на заводе-изготовителе и не
требуют регулировки. Однако, оператор должен
периодически проверять регулировку этих
узлов, особенно если распил получается
неточным. Оба ограничителя расположены на
поворотной опоре.
8.6.1 Ограничитель пильного диска
под углом 90°
1. Отключите станок от источника питания.
2. Убедитесь, что вставка стола лежит вровень
с поверхностью стола (разд. 6.8).
3. Установите пильный диск в самое верхнее
положение и положите на стол угольник,
уперев его в пильный диск (Рис. 8-4).
Убедитесь, что зубья пильного диска не
препятствуют правильной установке
угольника.
4. С помощью маховика наклоняйте пильный
диск, пока угольник не будет плотно
прилегать к нему.
5. Если необходима регулировка, ослабьте
гайку на винте ограничителя (Рис. 8-5) с
помощью 13 мм гаечного ключа и
закрутите/открутите винт. Проверьте
регулировку и снова затяните гайку.
6. Проверьте положение указателя по шкале
(Рис. 8-5). При необходимости ослабьте
винт и установите указатель на нулевую
отметку. Снова затяните винт.
Рис. 8-4
Рис. 8-5: Ограничители наклона пильного
диска
8.6.2 Ограничитель пильного диска
под углом 45°
Повторите описанные выше шаги, но при этом
установите пильный диск под углом 45°, как
показано на Рис. 8-6.
Отрегулируйте ограничитель (Рис. 8-5).
Проверьте регулировку и затяните гайку.
Рис. 8-6
