7. Монтаж насоса

Электронасос должен устанавливаться и обслуживаться

квалифицированным персоналом. монтаж и обслуживание должны

соответствовать местным стандартам. Трубопроводы должны

устанавливаться согласно руководству по эксплуатации. Должны

быть соблюдены меры по защите от оледенения трубопроводов.

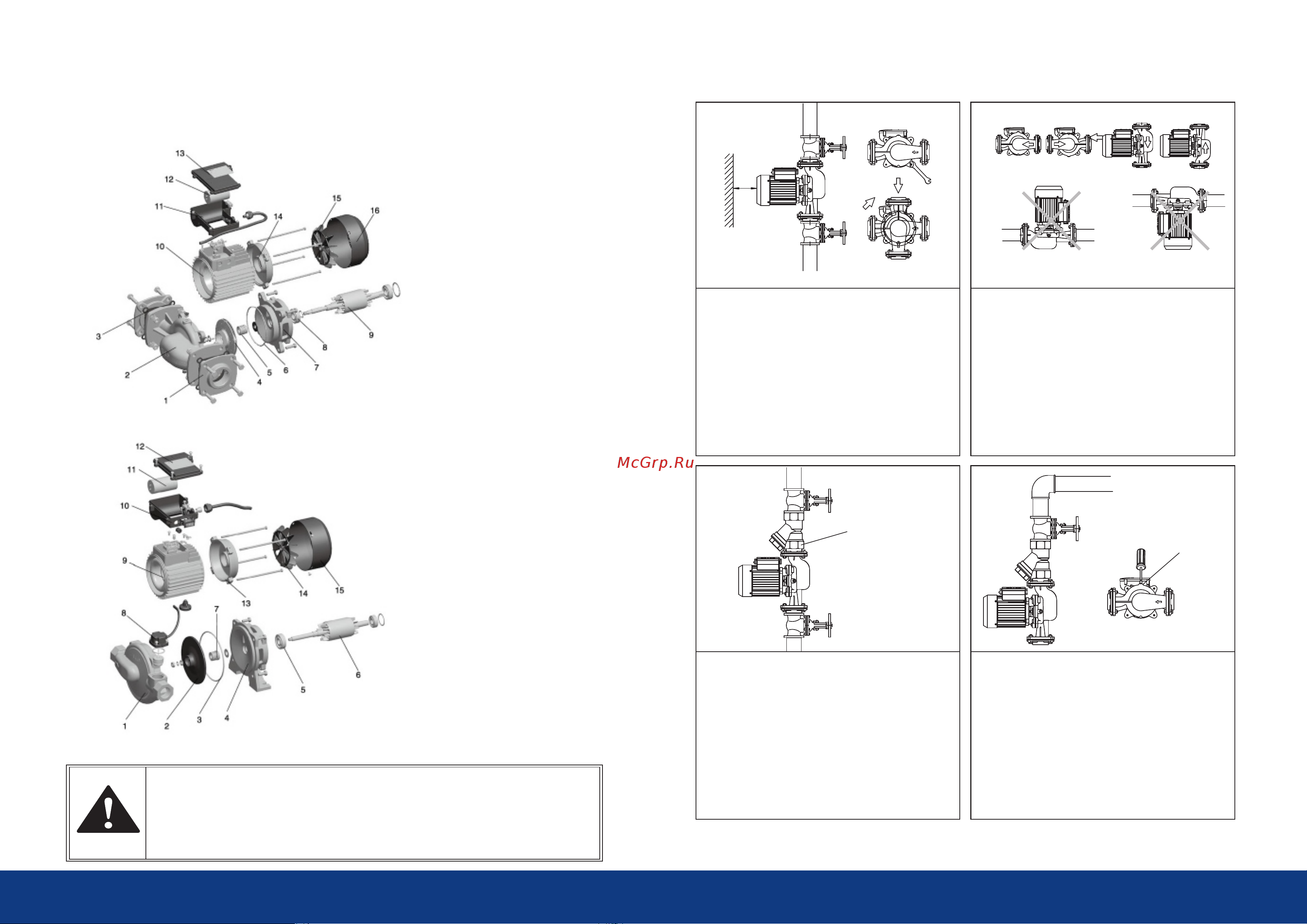

6. Структурная схема

1. Фланец ответный

2. Корпус насосной части

3. Прокладка уплотнительная

4. Колесо рабочее

5. Уплотнение механическое

6. Кольцо уплотнительное

«О»–профиля

7. Крышка электродвигателя

передняя

8. Подшипник

9. Ротор

10. Корпус электродвигателя

(статор)

11. Клеммная коробка

12. Конденсатор

13. Крышка клеммной коробки

14. Крышка электродвигателя

задняя

15. Крыльчатка вентилятора

16. Крышка вентилятора

6 7

1. Корпус насосной части

2. Колесо рабочее

3. Кольцо уплотнительное

«О»–профиля

4. Крышка электродвигателя

передняя

5. Подшипник

6. Ротор

7. Уплотнение механическое

8. Реле протока

9. Корпус электродвигателя

(статор)

10. Клеммная коробка

11. Конденсатор

12. Крышка клеммной коробки

13. Крышка электродвигателя

задняя

14. Крыльчатка вентилятора

15. Крышка вентилятора

EPm

EPmHA

>20мм

- Установите насос в месте, доступном

для обслуживания.

- На входном и выходном патрубках

должны быть установлены вентили.

- Как показано на рисунке,

произвольно измените направление

впускного и выпускного фланцев.

- Направление установки крышки

клеммной коробки должно быть

вверху. (см. рисунок).

- Установите насос в правильном

положении, как показано на рисунке

слева.

- Неправильная вертикальная

установка, как показано на рисунке

слева, легко может привести к

попаданию воды в электродвигатель

или чрезмерному шуму из-за воздуха,

что сокращает срок службы

подшипника двигателя и торцевого

уплотнения.

правильный монтаж

неправильный монтаж

в области торцевого

уплотнения скапливается

воздух

возможно попадание

воды в двигатель

- Установите фильтр (тип Y) на трубу,

чтобы избежать засорения.

- Ежемесячно проверяйте сетку

фильтра. (Убедитесь, что впускной и

выпускной клапаны плотно закрыты, а

вода в насосе полностью слита.

Остерегайтесь ожогов.)

Вода не может циркулировать, если в

трубопроводе или насосе есть воздух,

который необходимо своевременно

выпускать.

Если в насосе есть воздух, выпустите

его через сливную пробку или

выпускной клапан на трубопроводе.

(не выкручивайте пробку полностью,

чтобы предотвратить разбрызгивание

горячей воды и травму).

Y-фильтр

затрудненный проток

жидкости из-за наличия

воздуха в трубе

пробка для

слива воды
