8. Электрические соединения

1. Электрические соединения и защита должны быть проведены согласно норм и правил

установки электрооборудования. Спецификация рабочего напряжения отмечена на табличке

с изделием. Обеспечьте соответствие электрических параметров электродвигателя с

параметрами электрической сети.

2. В случае, если электрический насос слишком удален от источника электропитания, провод

питания должен иметь большее сечение, иначе электрический насос не будет работать в

нормальном режиме из-за существенного падения напряжения в проводе.

3. Если насос находится на улице, питающий кабель должен быть спрятан в кабельный короб

или рукав для наружного использования.

ТОЛЬКО ДЛЯ ТРЕХФАЗНЫХ ДВИГАТЕЛЕЙ НАПРЯЖЕНИЕМ 380В (380V).

Электронасосы оснащенные трехфазным электродвигателем, могут подключаться по

двум основным схемам подключения к трёхфазной сети: подключение «звездой»,

подключение «треугольником».

При соединении трёхфазного электродвигателя «звездой» концы статорных обмоток

соединяются вместе, соединение производятся в одной точке, а на начала обмоток подаётся

трехфазное напряжение (рис. а).

При соединении трёхфазного электродвигателя по схеме подключения «треугольником»

обмотки статора электродвигателя соединяются последовательно таким образом, что конец

одной обмотки соединяется началом следующей и так далее (рис. б).

Следует отметить, что при подключении «звездой» пуск будет плавным, но так

невозможно достичь максимальной мощности работы электродвигателя. При подключении

«треугольником» двигатель выдаст полную паспортную мощность, а это в 1.5 раза больше,

чем при подключении «звездой», но пусковой ток будет настолько высок, что может

повредиться (подгореть) изоляция проводов.

Поэтому для мощных электродвигателей применяют комбинированную схему

подключения «звезда-треугольник» (рис. в). Пуск электродвигателя производится по схеме

«звезда» (пусковые токи небольшие), а после выхода электродвигателя в рабочий режим

(электродвигатель развивает полные обороты) происходит автоматическое или ручное

переключение на схему «треугольник» (мощность возрастает в 1.5 раза и приближается к

номинальной). Переключение делают с помощью магнитных пускателей, пускового реле

времени, пакетного переключателя или с помощью специального контактора, выполняющего

все перечисленные функции.

Проверьте правильность работы электрического насоса и направление вращения

электродвигателя, которое должно соответствовать направлению, указанному на корпусе

насоса. Направление можно определить по лопастям вентилятора, например, если вращение

по часовой стрелке, то направление вращения правильно. В противном случае, отключите

электрическую сеть, и поменяйте две силовые жилы кабеля местами.

Если электрическая сеть не выключена, не производите монтаж

проводов в клеммной коробке. Электрический насос должен иметь

надежное заземление для предотвращения поражения электрическим

током в случае короткого замыкания в цепи подключения

электронасоса. Для безопасности цепи подключения электронасоса

рекомендуем электрическую сеть оснастить устройством защитного

отключения (УЗО).

8 9

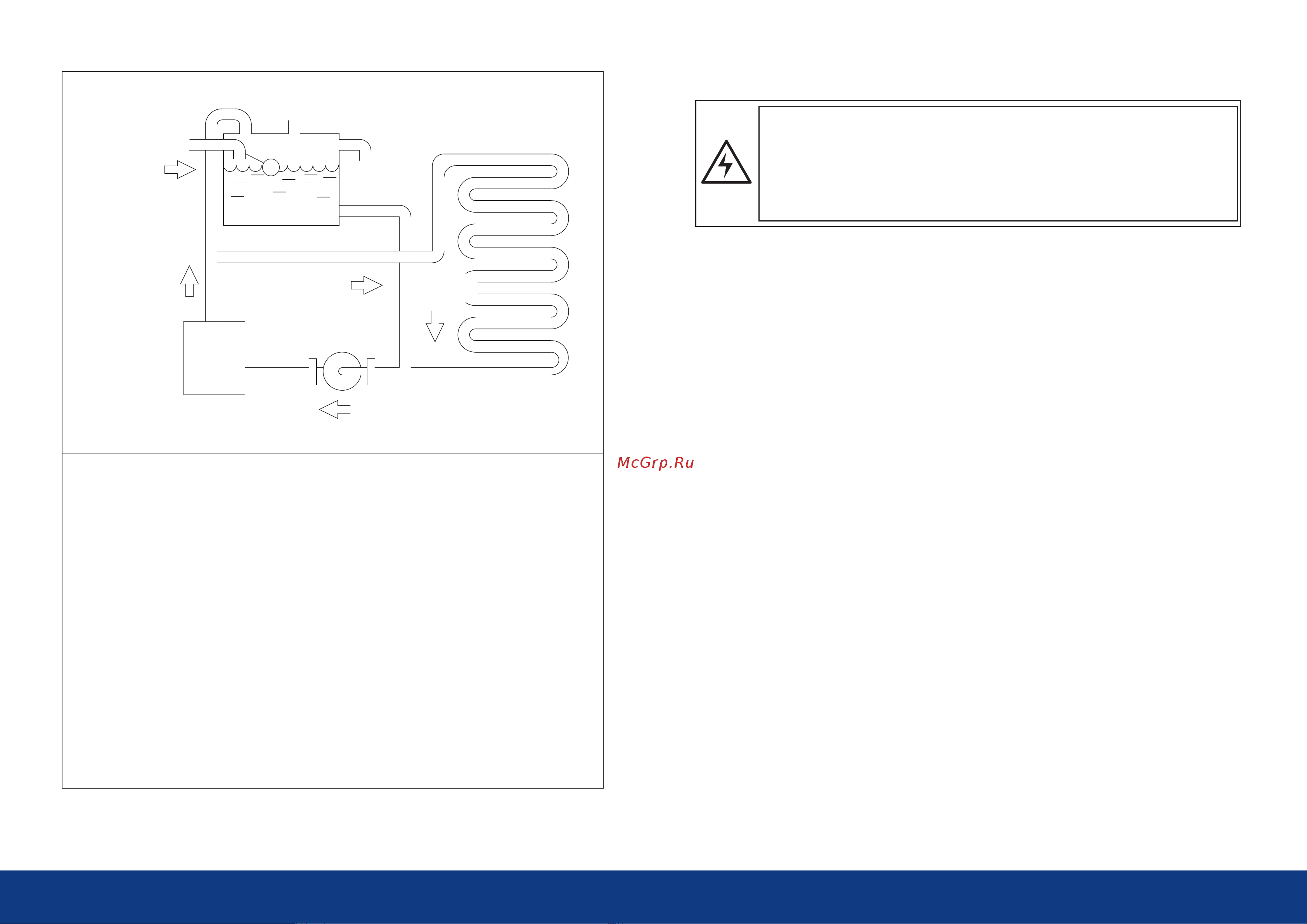

На приведенной выше схеме показана схема установки системы

циркуляционного насоса горячей воды только для примера.

Пожалуйста, установите расширительную трубу и расширительный бак,

чтобы избежать несчастных случаев во время работы системы.

Высота переливной трубы на насосах EPm125, EPm250, EPm370, EPm550 этой

серии не должна превышать 40 метров. Слишком длинная переливная труба

будет создавать противодавление, что приведет к неправильной работе системы

и выходу из строя оборудования.

Обратите внимание:

- Постарайтесь сократить длину трубы и уменьшить изгибы труб, избегая утечек

или гидравлических потерь в системе.

- Не устанавливайте насос на закрытую трубу, если все-же монтируете, то

обязательно установите и расширительную трубу в тоже время.

- Не трясите трубы на обоих концах насоса и не бейте по насосу, иначе это может

привести к повреждению или выходу из строя системы.

- Пожалуйста, не подключайтесь к трубопроводу городской системы

водоснабжения без установки предварительных фильтров, в противном случае

получите разрешение соответствующих ведомств. Кроме того, подключение к

водопроводу без фильтра может сократить срок службы насоса.

(схема монтажа)

входная труба

обводной

трубопровод

переливная

труба

радиатор

расширительная

труба

расширительный бак

переливная

труба

циркуляционный насос

бойлер
