6 7

3. Убедитесь в том, что ротор по-прежнему вращается свободно.

Для этого отвинтите резьбовую заглушку отверстия для удаления воздуха

(рис. 5) и потяните ее назад до зацепления с валом электродвигателя. Ротор

должен вращаться свободно при повороте рукой.

Указание: по окончании плотно завинтите резьбовую заглушку от-

верстия для удаления воздуха отверткой до упора.

4.2 Система - ВНИМАНИЕ!

Не допускается установка насоса на деревянном основании или на основа-

нии из любого другого материала, на котором может отрицательно сказаться

тепло, выделяющееся при работе насоса.

Перед установкой насоса убедитесь в следующем: все паяльные и свароч-

ные работы в зоне установки насоса завершены; система была тщательно

промыта для полного удаления всех посторонних материалов; трубопровод

отвода воздуха и впускной трубопровод расположены так, что насос не бу-

дет всасывать воздух и не будет работать с повышенным расходом. Также

следует проверить свободное вращение рабочего колеса, для чего необхо-

димо провернуть его рукой со стороны выпускного патрубка.

Определите направление подачи, обозначенное стрелкой на корпусе насоса,

и установите насос между запорными вентилями. При замене насоса направ-

ление подачи должно сохраняться.

Используйте разрешенные к применению вспомогательные материалы и

средства защиты от коррозии и следуйте инструкциям производителя. Сле-

дите за тем, чтобы средство защиты от коррозии присутствовало в системе

даже в том случае, если она не заполнена жидкостью.

Убедитесь в том, что в процессе установки, удаления воздуха и экс-

плуатации насоса перекачиваемая среда не попадает на электро-

двигатель насоса или его электрические подключения, так как, в

противном случае, при включении насоса существует опасность по-

ражения электрическим током.

Не допускается установка насоса в верхней точке системы, где воз-

можно накопление воздуха, и в нижней точке системы, где возможно

образование отложений.

Для снижения нагрузки трубы с обеих сторон насоса должны иметь

опоры и должны быть точно выровнены перед установкой насоса для

снижения опасности перегрева.

4. УСТАНОВКА

4.1 Положение клеммной коробки

Если при поставке клеммная коробка циркуляционного насоса не находит-

ся в требуемом положении, можно повернуть головку электродвигателя до

монтажа насоса. Отвинтите винты на корпусе насоса и поверните головку

электродвигателя в требуемое положение.

После этого выполните следующие операции.

1. Убедитесь в том, что кольцевое уплотнение (уплотнительное кольцо кру-

глого сечения) между головкой электродвигателя и корпусом насоса уста-

новлено и не имеет повреждений.

2. Постепенно затяните крепежные винты крест-накрест до максимального

момента затяжки 25 Н см.

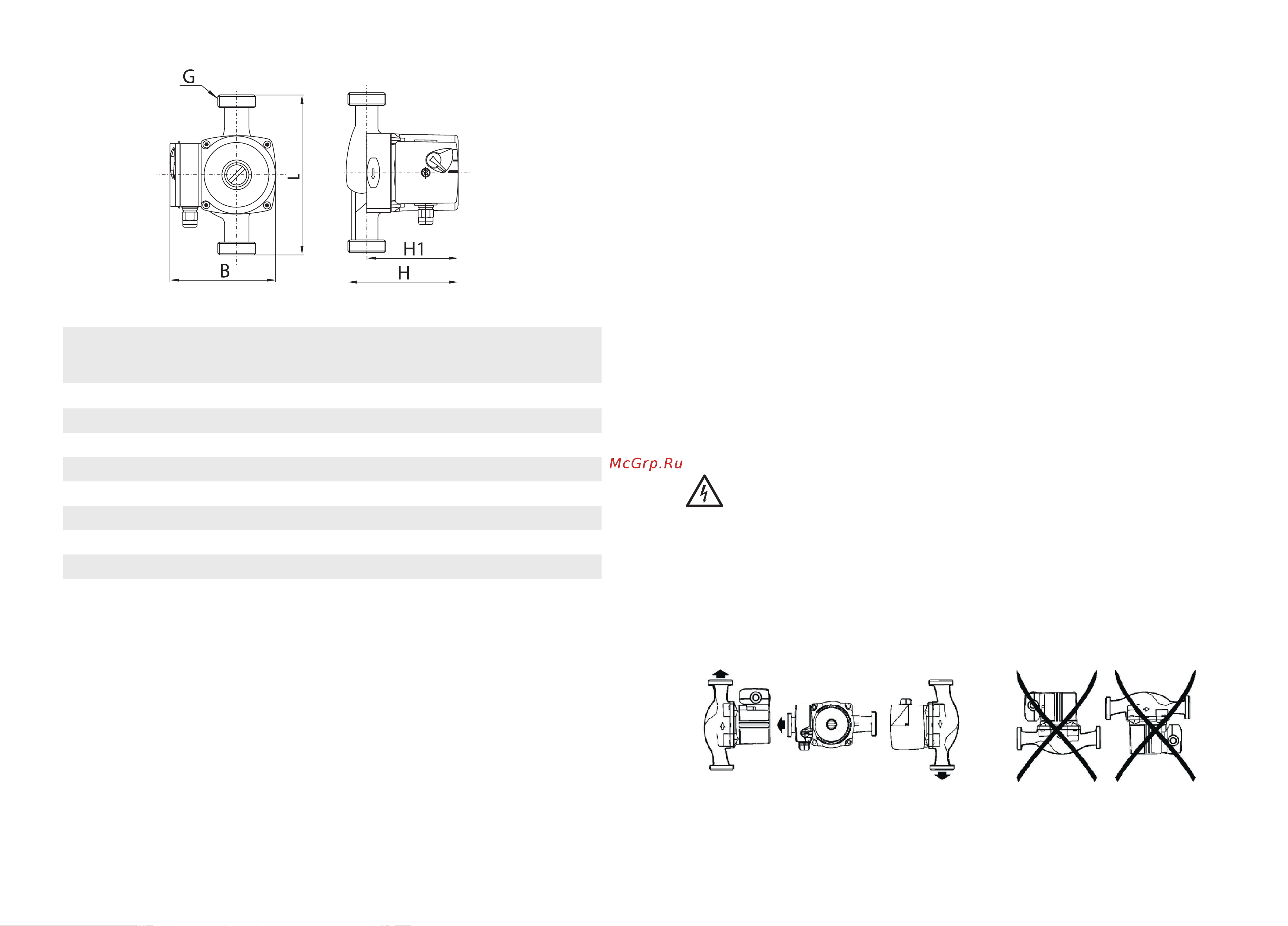

Рис. 4 – Размеры насоса

Рис. 5 – Положения насоса при монтаже

Модель

Размеры, мм

L H H1 B G

TL 25-4 130 130 137 108 125 1 ½"

TL 25-6 130 130 137 108 125 1 ½"

TL 25-4 180 137 108 125 1 ½"

TL 25-6 180 137 108 125 1 ½"

TL 25-8 180 220 170 135 1 ½"

TL 32-4 180 137 109 125 2"

TL 32-6 180 137 109 125 2"

TL 32-8 180 220 170 135 2"
