8 9

5. ВВОД В ЭКСПЛУАТАЦИЮ / ЭКСПЛУАТАЦИЯ

Откройте вентиль на входной стороне и вентиль на напорной стороне

насоса.

При нормальной эксплуатации насоса поверхность насоса может

быть горячей (до 125°C), что создает опасность возгорания.

Запуск вручную (первый ввод в эксплуатацию) При выполнении этой

операции существует опасность ожога выходящей наружу горячей

водой или паром.

Перед включением насоса необходимо отвинтить и вытянуть резьбовую

заглушку отверстия для удаления воздуха (рис. 7) до зацепления с валом

электродвигателя. Убедитесь в возможности свободного вращения вала, а

также в том, что при запуске циркуляционного насоса вращается резьбовая

заглушка отверстия для удаления воздуха. Снова завинтите резьбовую за-

глушку отверстия для удаления воздуха.

Если система заполнена водой, удаление воздуха из насоса происходит ав-

томатически в течении короткого времени после включения насоса.

В случае, если удаление воздуха из насоса продолжается слишком долго

(что можно определить по шуму насоса) Резьбовая заглушка отверстия для

удаления воздуха возможно быстрое удаление воздуха из подшипника насо-

са при помощи резьбовой заглушки отверстия для удаления воздуха.

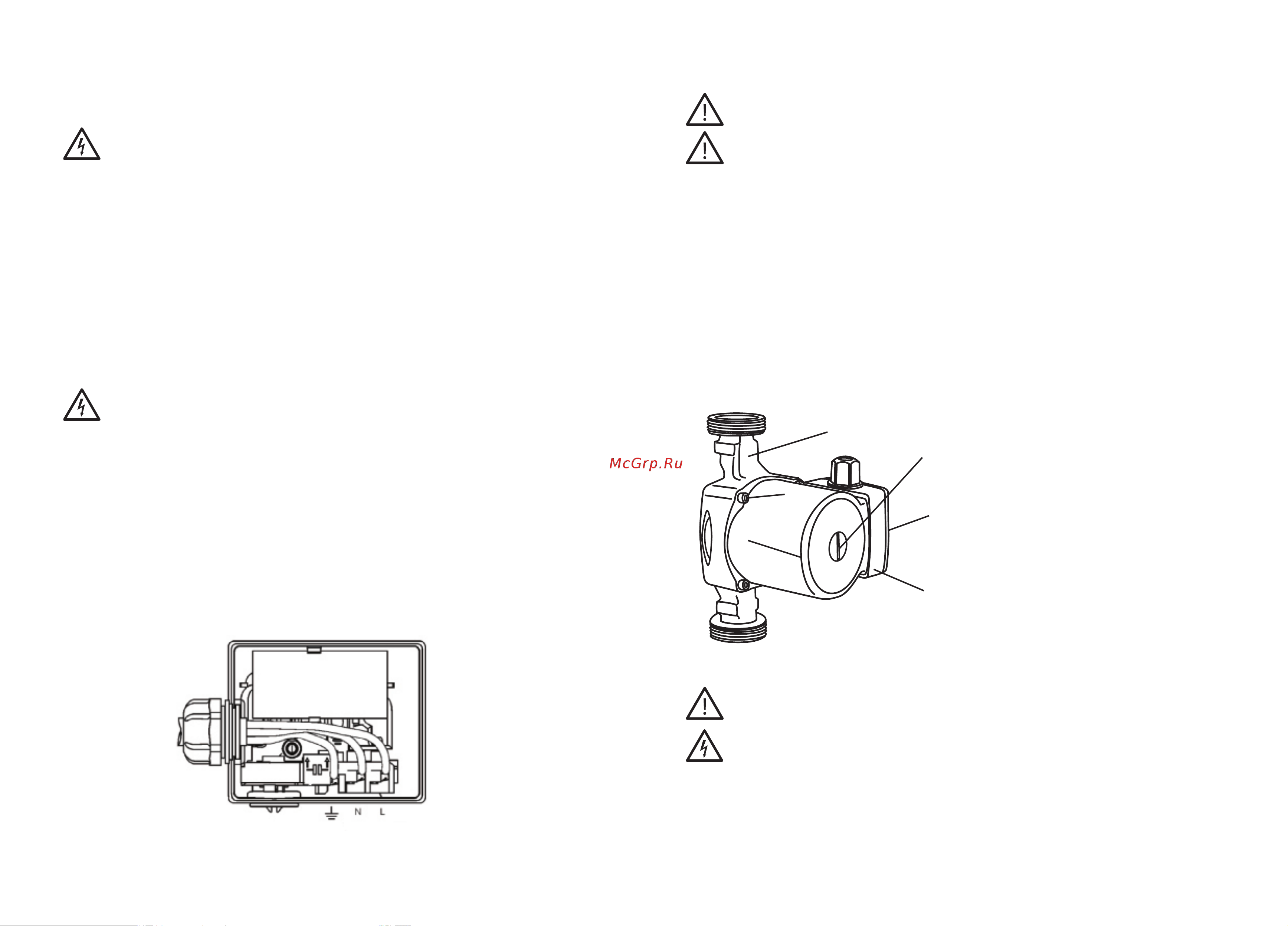

Рис. 7 – Общий вид насоса

В процессе выполнения этой операции существует опасность

ожога выходящей наружу горячей водой или паром.

В ходе этой операции насос должен быть отключен.

После заполнения системы отключите насос, отвинтите резьбовую заглуш-

ку отверстия для удаления воздуха, нажимая на винт сбоку, до появления

воды. Снова завинтите резьбовую заглушку отверстия для удаления возду-

ха. Включите насос. Имейте в виду, что полное удаление воздуха из системы

может продолжаться до 24 часов.

1. винтовая пробка электродвигателя;

2. патрубок;

3. крепёжные винты;

4. корпус электродвигателя;

5. переключатель режимов скоростей;

6. клеммная коробка.

Насос должен быть смонтирован таким образом, чтобы вал насоса

находился в горизонтальном положении (рис. 5).

4.3 Электрические подключения ВНИМАНИЕ!

Работы по электрическому подключению должны выполняться ква-

лифицированным электриком, имеющим допуск, в соответствии с

местными постановлениями. Вся электрическая установка, а также

все внешние приборы управления должны соответствовать местным

постановлениям.

Соблюдайте характеристики, приведенные на заводской табличке

насоса. Для электрической защиты насоса используйте предохра-

нители номиналом 3 А. Должно быть предусмотрено устройство для

отключения электропитания, обеспечивающее зазор между контак-

тами для всех полюсов не менее 3 мм. Если насос уже оснащен элек-

трическим кабелем, перед снятием крышки клеммной коробки необ-

ходимо удостовериться в том, что насос отключен от электрической

сети.

Ни при каких обстоятельствах кабель не должен соприкасаться с

корпусом насоса или трубопроводами.

Подключение электропитания (рис. 6)

1. Используйте термостойкий трехжильный кабель с поперечным се-

чением каждой жилы 0,75 мм

и с резиновой изоляцией, рассчитан-

ной на эксплуатацию при температуре не ниже 110°C;

2. Отрежьте кабель в соответствии с требуемой длиной;

3. Снимите крышку клеммной коробки;

4. Введите кабель через кабельный ввод;

5. Чтобы открыть кабельные клеммы, нажмите рукоятку вниз.

Подключите кабель следующим образом: провод коричневого цвета

— к клемме L, провод синего цвета — к клемме N, провод желтого/

зеленого цвета — к клемме (рис. 6);

6. Отрегулируйте положение кабеля и зажмите оболочку кабеля в

держателе. (рис. 6);

7. Снова установите крышку клеммной коробки и завинтите винты.

ОСТОРОЖНО! ДАННЫЙ НАСОС ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН.

Рис. 6 – Расположение клемм
