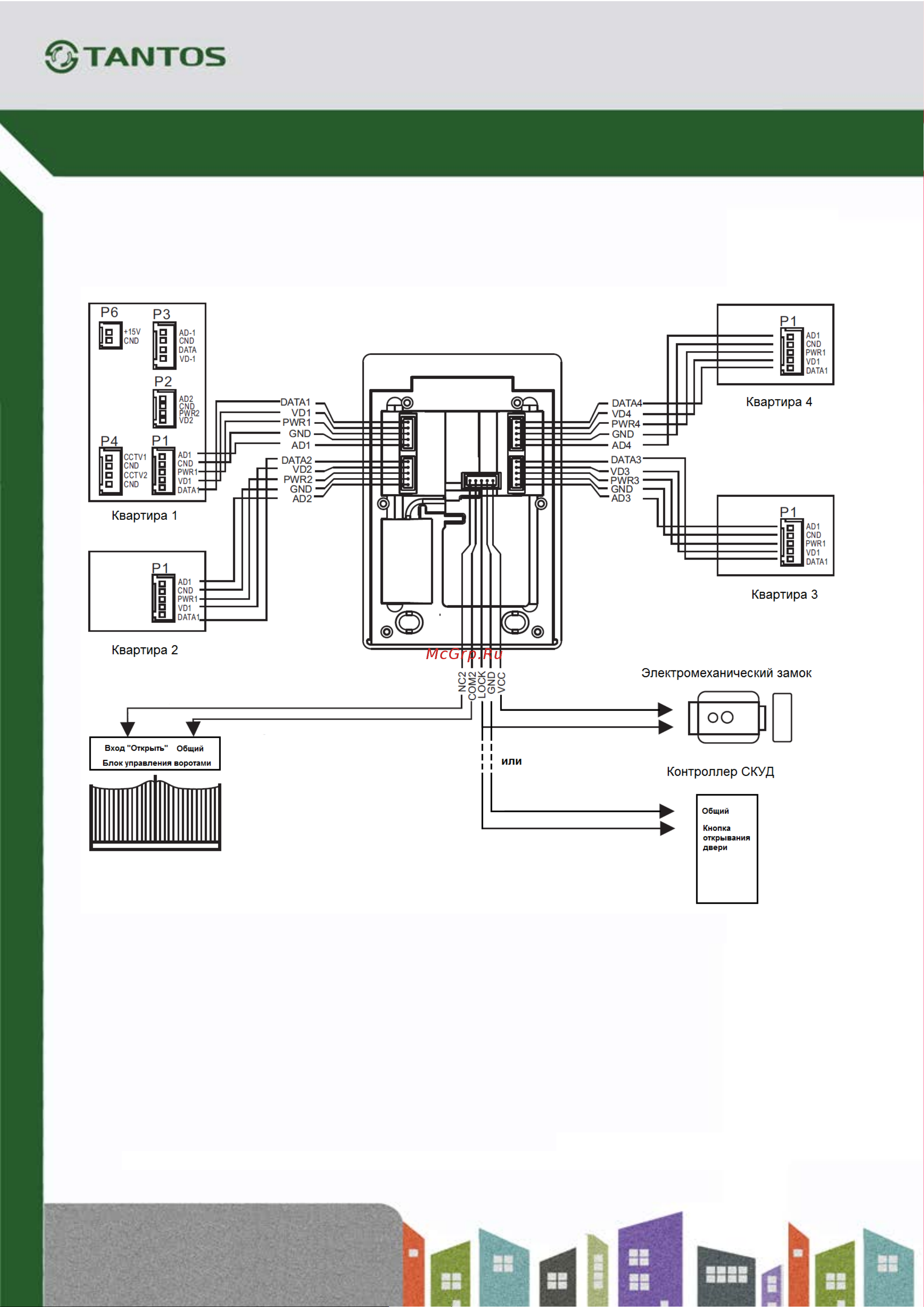

ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ

Вариант 1. Подключение к панели электромеханического замка или контроллера

СКУД и блока управления воротами

Замечания:

• Количество подключаемых мониторов зависит от модели вызывной панели (1, 2 или 4).

• Для питания импульсного электромеханического замка не требуется отдельный блок питания, в

панель встроен накопитель электрического заряда (конденсатор 2200мкф), перемычки должны быть

установлены (см. вариант 1).

• При подключении электромагнитного замка необходимо снять перемычки (см. вариант 2)

• Если не используется управление воротами, провод DATA можно не подключать.

• При подключении к панели блока управления воротами и/или контроллера СКУД обязательно

соблюдать полярность.

• Управление воротами поддерживается только мониторами Amelie New (3.9), Amelie Slim (3.9),

LILU (3.9), STARK (3.17), NEO (3.19), PRIME (3.19), в скобках указана версия прошивки.

Автоматические ворота
