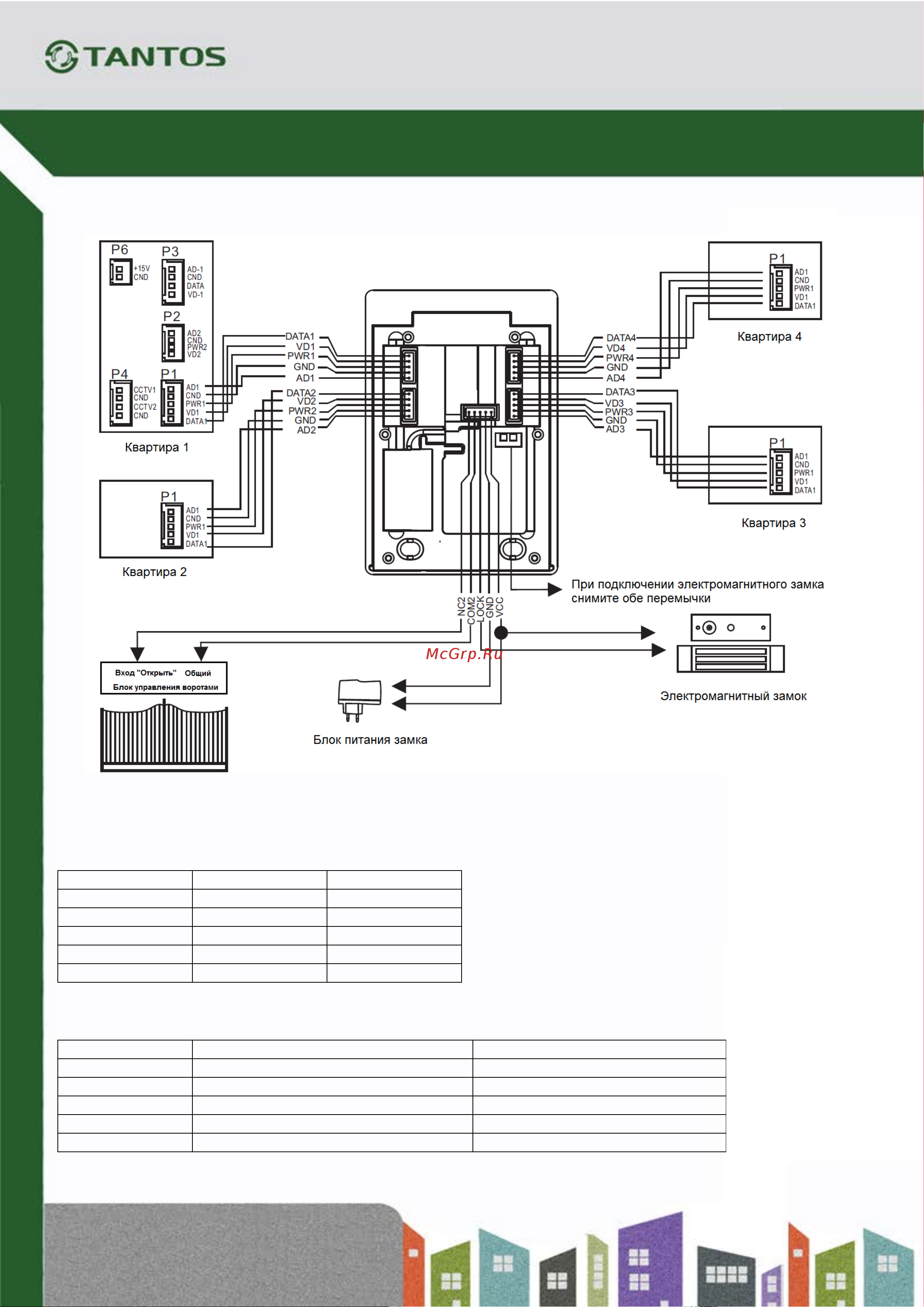

Вариант 2. Подключение к панели электромагнитного замка и блока управления
воротами
Цветовая маркировка и назначение проводов в шлейфах
Шлейф подключения мониторов
Наименование
Назначение
Цвет
DATA
Данные
Коричневый
VD
Видеосигнал
Желтый
PWR
Питание +12В
Синий
GND
Общий
Черный
AD
Аудио сигнал
Красный
Шлейф подключения исполнительных устройств
Наименование
Назначение
Цвет
NC2
Команда открывания ворот
Коричневый
COM2
Общий команды открывания ворот
Желтый
LOCK
Выход управления замком
Синий
GND
Общий
Черный
VCC
Питание замка
Красный
