Сокол белый КТ-11 КТ11Б6 [2/2] Изделие готово к эксплуатации

Сборку изделия рекомендуем доверить специалисту. В случае самостоятельной

сборки обязательно ознакомьтесь с указаниями по сборке. За повреждения изделия,

произошедшие во время сборки, фирма ответственности не несет.

Для сборки изделия необходимы: крестовая отвертка и прилагаемый в комплекте

ключ для винтовой стяжки.

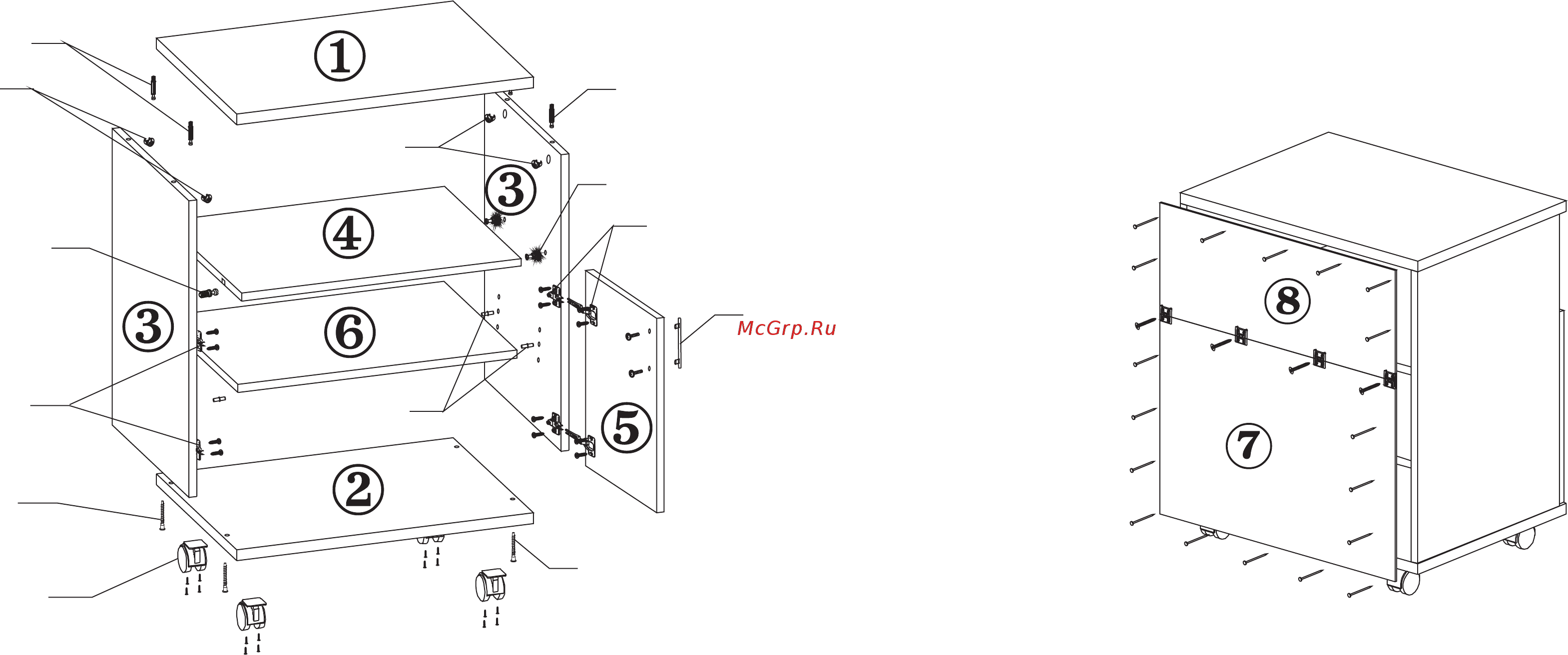

3. УКАЗАНИЯ ПО СБОРКЕ ТУМБЫ КТ-11.

3.1. На боковые стенки (дет.№3), шурупами 4х16 закрепите ответные планки 4-х шарнирных

петель (поз.Д), И вкрутите дюбели ввинчиваемые (поз.Г). Установите эксцентрики (поз.Б)

и полкодержатели (поз.Е).

3.2. На дно тумбы (дет.№2), установите колеса мебельные (поз.Ж), с помощью шурупов 4х16.

3.3. Соедините боковые стенки (дет.№3) с дном тумбы (дет.№2), и закрепите с помощью

винтовой стяжки (поз.А).

3.4. Установите полку (дет.№4) так , чтобы дюбели ввинчиваемые вошли в муфты

запрессованые в детали. Зафиксируйте полку, повернув эксцентрики в муфтах на 180 град.

по часовой стрелке.

Изделие готово к эксплуатации

3.5. В крышку (дет.№1) с нижней стороны, вкрутите штоки эксцентриков (поз.В).

Установите крышку, так чтобы штоки эксцентриков вошли в торцевые отверстия в

боковых стенках. Зафиксируйте эксцентрики повернув их на 180 градусов по

часовой стрелке.

3.6. На двери (дет.№5), установите 4-х шарнирные петли (поз.Д) и ручки (поз.З).

3.7. Установите двери. Для этого: вставьте хвостовик петли в ответную планку

закрепленную на боковине и затяните регулировочный винт. При необходимости

отрегулируйте положение дверей.

3.8. Установите задние стенки

(дет.№№7и8). Закрепите их

гвоздями к боковым стенкам,

крышке и дну. Для крепления

стыков ДВП к полке,

используйте скрепку Хельги

(поз.И) и шурупы 3х20.

3.9. Установите вкладную полку

(дет.№6) на полкодержатели.

3.10. Закройте головки винтовых

стяжек и эксцентрики,

входящими в комплект

декоративными заглушками.
