РЭ 26.51.63-003-86677309-2017
13
Приложение А
(справочное)
СЧЁТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ ТУРБИННЫЕ ТВС

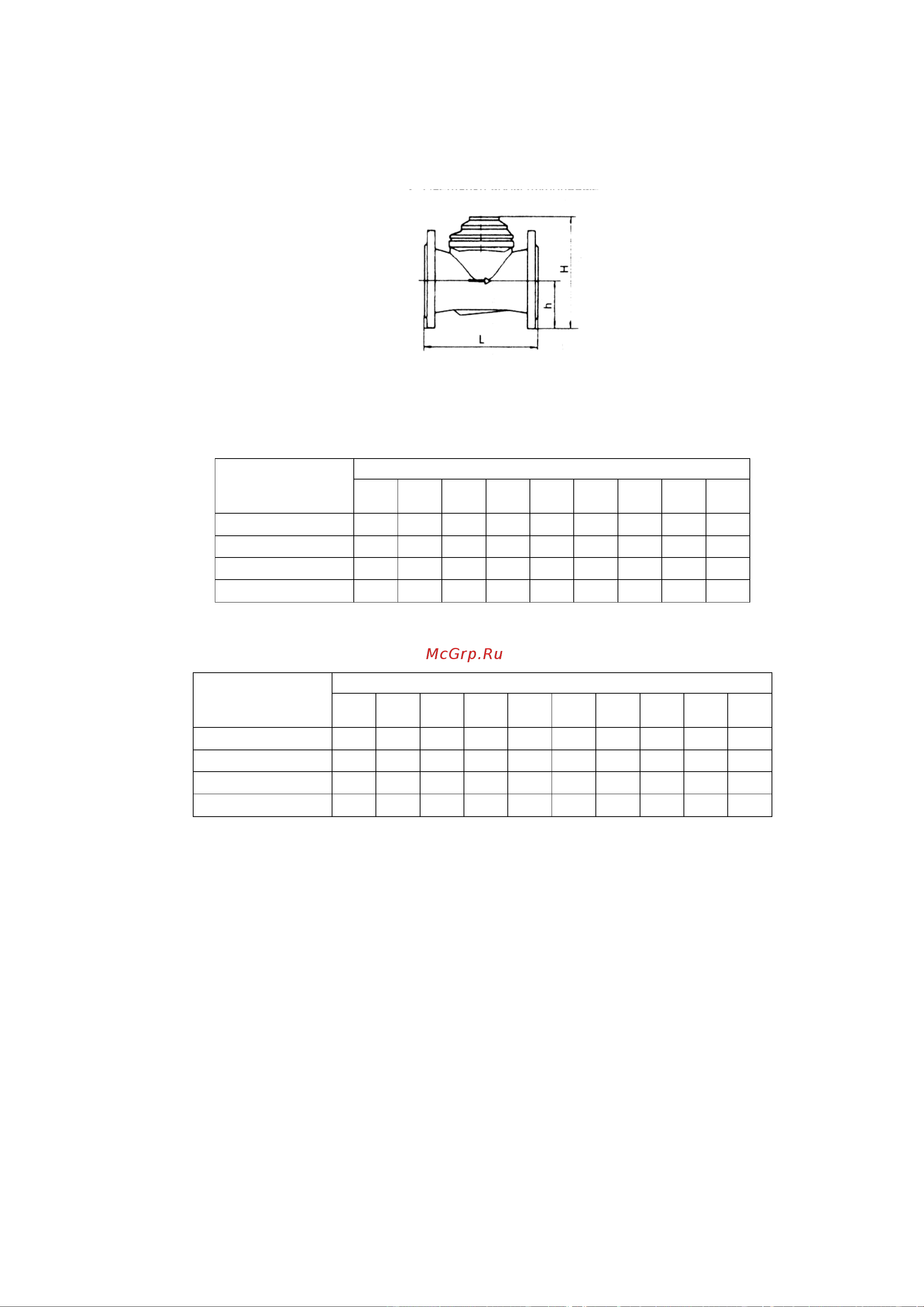

Рис. А.1
Таблица А1. Габаритные размеры счётчиков воды ТВСХ, ТВСХд, ТВСГ, ТВСТ
Таблица А2. Габаритные размеры счётчиков воды ТВСХ-01, ТВСХд-01, ТВСГ-01, ТВСТ-01
Присоединение к трубопроводу фланцевое по ГОСТ 33259-2015
Габаритные
размеры
Условный диаметр, мм
50
65
80
100
125
150
200
250
300
Длина, L, мм
200
200
225
250
250
300
350
450
500
Ширина, мм
172
185
200
225
250
285
340
395
445
Высота, H, мм
215
225
240
290
300
300
370
450
478
Масса, кг
12
13
15
19
23
30
42
51
63
Габаритные
размеры
Условный диаметр, мм
40
50
65
80
100
125
150
200
250
300
Длина, L, мм
200
200
200
225
250
250
300
350
450
500
Ширина, мм
165
172
185
200
225
250
285
340
395
445
Высота, H, мм
220
220
225
240
290
300
300
370
450
478
Масса, кг
12
12
13
15
19
23
30
42
51
63
