КОМПАС RGK TK-60
Инструкция по использованию

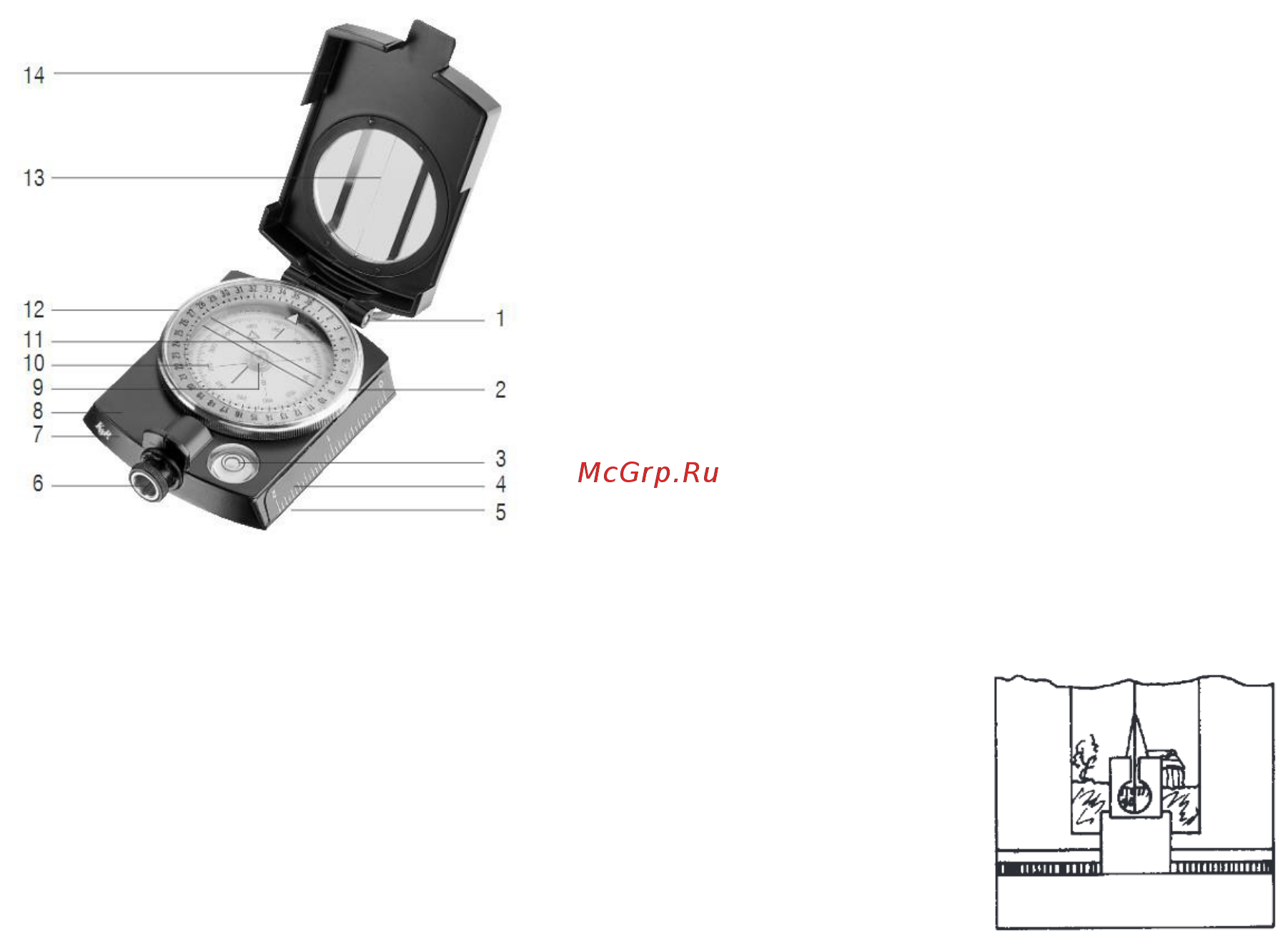

1. Кольцо-держатель с верёвкой
2. Лимб поворотный с градуировкой
3. Встроенный пузырьковый круглый уровень.
4. Линейка
5. Паз для установки на штатив с фоторезьбой
6. Окуляр с фокусировкой для снятия отсчёта.
7. Прицел
8. Металлический корпус
9. Сапфировый подшипник – крепление
вращающейся мембраны.
10. Мембрана со стрелкой с градуировкой 1°
11. Шкала с делением 5°
12. Поворотное металлическое кольцо
13. Окошко крышки с защитной решёткой
14. Защитная крышка
1. Использование компаса
От
кройте крышку перпендикулярно компасу. Сфокусируйте окуляр, чтобы
шкала читалась с максимальной чёткостью. Наведите прицел на цель. Во
время снятия отсчёта держите компас строго горизонтально, ориентируясь на
пузырьковый уровень. Снимите отсчёт по шкале.
Над
призмой есть обзорная щель 0,3мм. Вы можете наводится на объект
одновременно через этот прицел и сетку на стеклянном окошке. Немного
попрактиковавшись, вы сможете совместить шкалу, прицел и объект
наблюдения в поле зрения одновременно.
Шкала компаса имеет сапфировый подшипник, обеспечивающий быстрое движение мембраны со стрелкой и
оптимальную точность измерения. Капсула с гелем предотвращает чрезмерное колебание магнитной
мембраны со стрелкой.
ВН
ИМАНИЕ: прозрачный гель расширяется и сжимается при смене температуры и давления воздуха.
Возможно появление пузырьков воздуха, не влияющих на работу. Пузырьки исчезнут через 24-48 часа.
2. Следование по имеющемуся азимуту
См
отрите в окуляр, наблюдайте данные по шкале, поворачивайтесь, пока не найдёте искомое направление.
3. Ориентация по карте
Пол
ожите компас на карту так, чтобы сторона компаса с линейкой касалась меридиана (параллельная линия,
идущая сверху вниз) рядом с вашим положением. Медленно вращая карту вместе с компасом, совместите
магнитную стрелку с указанным на карте направлением «север». Теперь карта сориентирована, но в этом
случае магнитное отклонение не принято во внимание.
4. Определение направления следования по карте
a. Положите компас на карту, чтобы один контактный край был на линии, которая идёт от позиции к цели
при этом магнитная светящаяся стрелка указывает на цель.
b. Поворачивайте кольцо со шкалой пока стрелка на нём не будет параллельна меридиану. Прочитайте
значение на шкале в центре магнитной стрелки.
c. Поднимите компас с карты, посмотрите через призму и поворачивайтесь пока направление из шага Б
не отобразится на призме. Выберите выделяющийся объект – вторичную цель, которая находится в
пределах видимости. Идите к ней и повторяйте этот процесс пока не достигните конечной цели.
6. Определение направления следования по местности
Оп
ределить направление следования будет легче, если вы выберете промежуточный выделяющийся
объект. Время от времени меняйте направление движения, пока выбранное направление (пункт 5) не
появится в объективе. Выберите выделяющийся объект, который находится на видимой линии. Это
поможет соблюдать направление движения, когда конечная цель не видна. Если выделяющихся объектов
нет (в пустыне или в Арктике), пошлите одного человека из вашей группы вперёд и направляйте его рукой
к точке, которая находится в направлении вашего следования. Потом подойдите к нему и повторите процесс.
