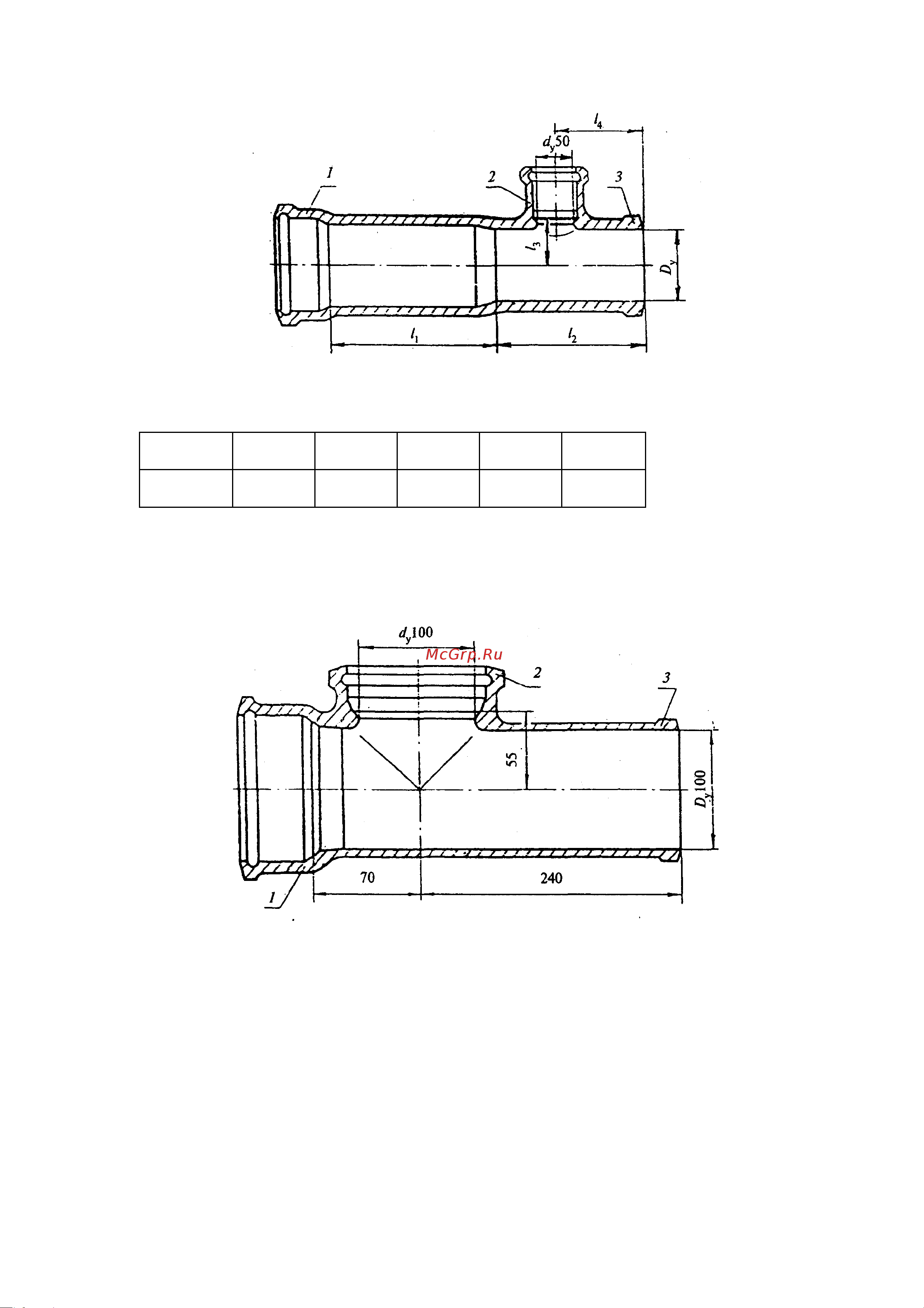

1 — раструб типа II; 2 — раструб типа I; 3— хвостовик

Рисунок 16

Таблица 14 Размеры в миллиметрах

Условный

проход D

Масса, кг

100 320 160 55 125 9,0

150 330 165 80 130 14,0

4.13 Тройники прямые низкие

4.13.1 Конструкция и размеры тройников прямых низких должны соответствовать

указанным на рисунке 17. Масса тройника 5,8 кг.

Условное обозначение тройника прямого низкого:

ТН-100х100 ГОСТ 6942-98

1 — раструб типа I; 2 — раструб типа IV; 3 — хвостовик

Рисунок 17

4.14 Тройники прямые переходные

4.14.1 Конструкция и размеры тройников прямых переходных должны соответствовать

указанным на рисунке 18. Масса тройника 6,8 кг.

Условное обозначение тройника прямого переходного:

ТПР-100/50х100 ГОСТ 6942-98
