Руководство по эксплуатации

8 МОНТАЖ ТУРНИКЕТА

При монтаже турникета соблюдайте меры безопасности, указанные в разд. 7.1.

8.1 Особенности монтажа

Монтаж турникета является ответственной операцией, от которой в значительной степени

зависит работоспособность и срок службы изделия. Монтаж должен выполняться силами не

менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда.

До начала монтажных работ рекомендуется внимательно изучить данный раздел и в

дальнейшем следовать изложенным в нем инструкциям.

Рекомендации по подготовке установочной поверхности:

Стойку турникета необходимо устанавливать на прочные и ровные бетонные (не ниже марки

400), каменные и т.п. основания, имеющие толщину не менее 150 мм.

Установочную поверхность необходимо выровнять так, чтобы точки крепления стойки

турникета лежали в одной горизонтальной плоскости (контролировать с помощью уровня).

При установке стойки турникета на менее прочное основание необходимо применять

закладные фундаментные элементы, размером на менее 300×300×300 мм. Также возможно

применение рамного основания.

Рекомендации по организации зоны прохода:

Турникет снабжен механизмом доворота преграждающих планок. При повороте планок на

угол более 60° происходит доворот преграждающей планки в направлении прохода (при

этом возврат планок в исходное положение невозможен, происходит блокировка обратного

прохода). При повороте преграждающих планок на угол менее 60° происходит возврат

планок в исходное положение.

Также при работе турникета под управлением контроллера СКУД для регистрации события

прохода необходимо осуществить поворот преграждающих планок на угол не менее 70°.

Для обеспечения требуемого угла поворота при установке турникета следуйте

рекомендациям, приведенным на рис. 10.

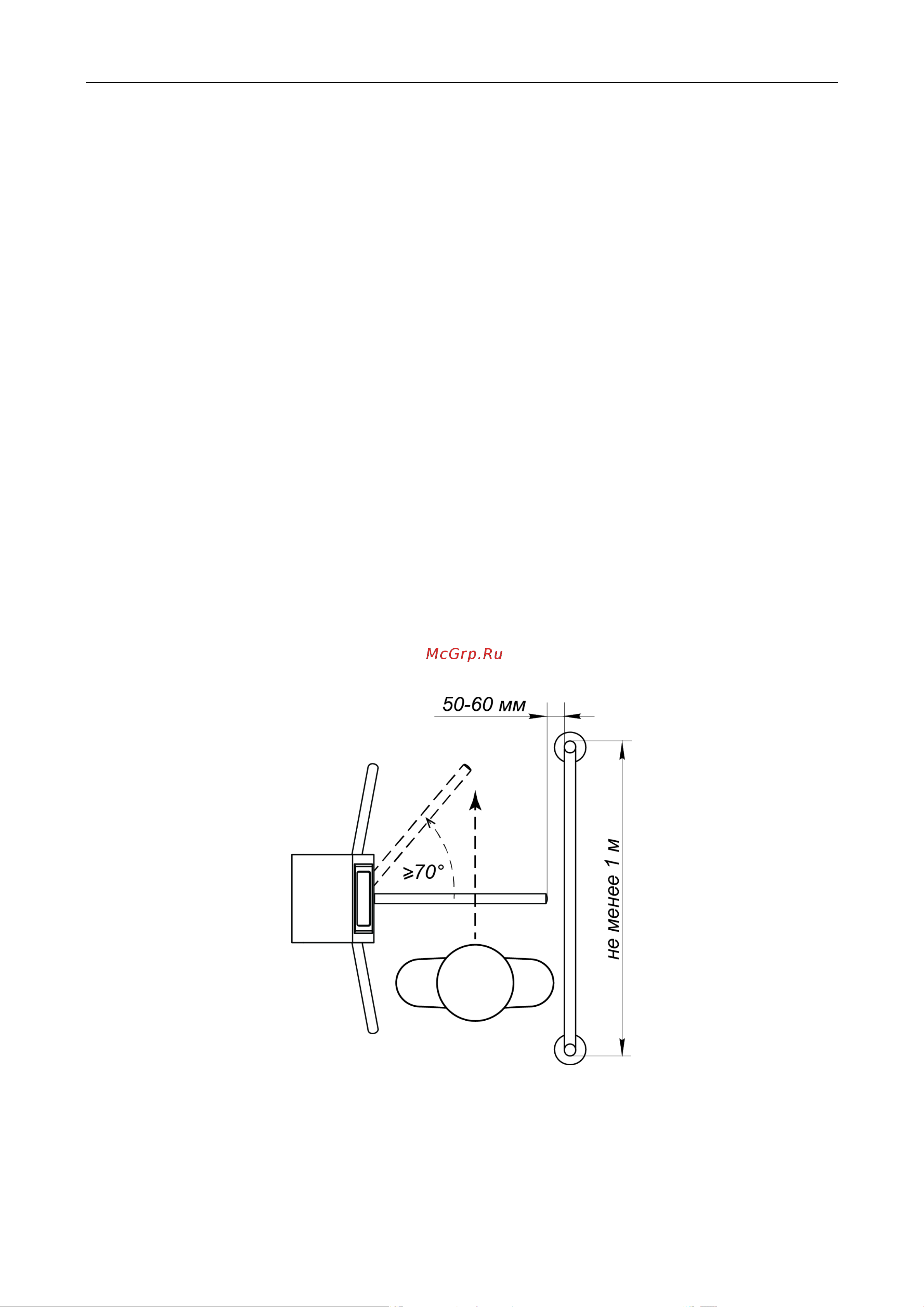

Рисунок 10. Рекомендации по организации зоны прохода

При организации точки прохода на проходной также необходимо предусмотреть

дополнительный аварийный выход. Таким выходом может служить, например, поворотная

секция ограждения PERCo-BH02 «Антипаника» (см. разд. 9.4).
