Руководство по эксплуатации

2. Подготовьте в полу отверстия под гильзы анкеров (12) для крепления стойки турникета

(см. рис. 11) и кабельные каналы согласно планировке проходной. При необходимости

прокладки кабелей под поверхностью пола подготовьте в полу кабельный канал,

подходящий к отверстиям для ввода этих кабелей в стойку турникета (вариант 1 или 2

на рис. 11).

Примечание:

Материал, форма сечения, раз

меры, вариант прокладки (поверхностный,

заглубленный, комбинированный), расположение на пропускном пункте и другие

характеристики кабель-каналов определяются потребителем,

исходя из

особенностей пропускного пункта, планировки оборудования и прочих

эксплуатационных факторов.

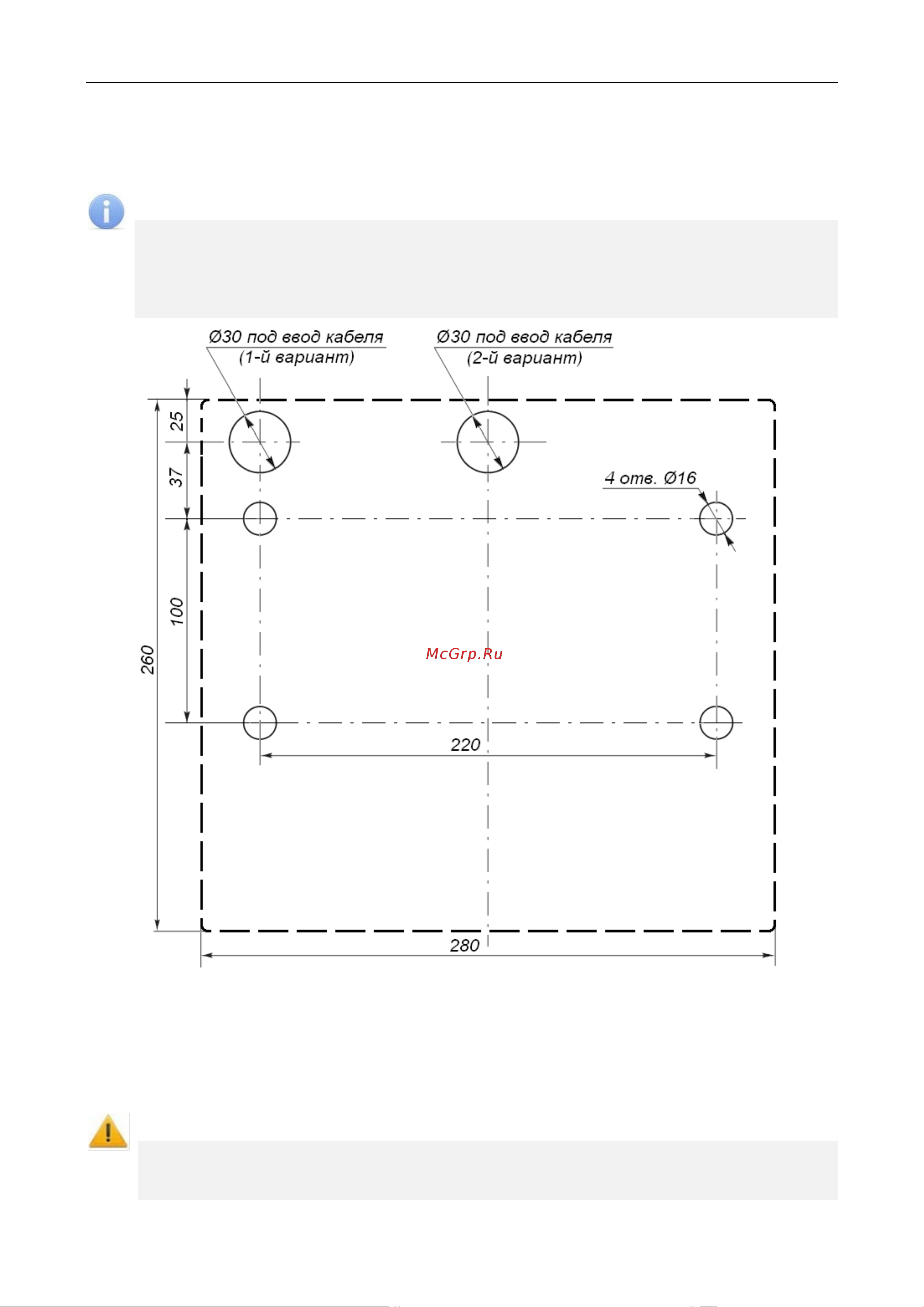

Рисунок 11. Разметка отверстий в полу под крепление стойки турникета и отверстия

для ввода кабелей

3. Установите гильзы анкеров в выполненные отверстия так, чтобы они не выступали над

поверхностью пола. Установите стойку турникета на гильзы анкеров и закрепите ее

болтами М10. При установке контролируйте вертикальность положения стойки с

помощью уровня

Внимание!

Установку и крепление стойки турникета производите после прокладки всех кабелей в

кабельном канале и

внутри стойки турникета. При этом до закрепления турникета

будьте особенно внимательны и аккуратны, предохраняйте турникет от падения.
