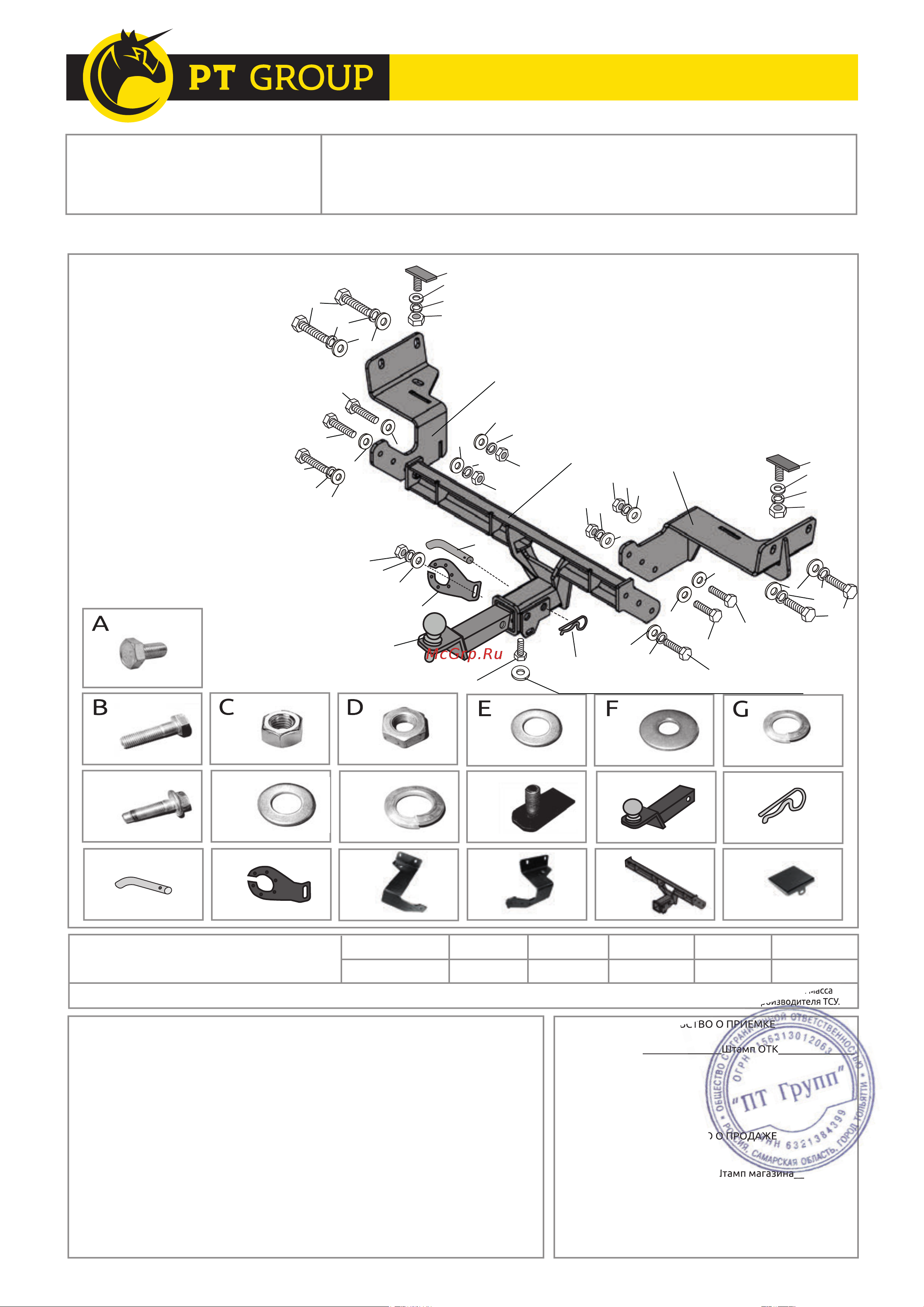

Комплектация:
A) Болт М10х20 - 1 шт.
B) Болт М10х1,25х40 - 6 шт.
C) Гайка М10 - 3 шт.
D) Гайка М10х1,25 - 4 шт.
E) Шайба 10 - 11 шт.
F) Шайба 10 увеличенная - 3 шт.
G) Шайба 10 гроверная - 9 шт.
H) Болт с юбкой М12х1,25х45 - 4 шт.
I ) Шайба 12 - 4 шт.
J) Шайба 12 гроверная - 4 шт.
K) Пластина закладная - 2 шт.
L) Съёмный шар в сборе - 1 шт.
M)
Шплинт пружинный игольчатый - 1 шт.
N) Палец гнутый гальванизированный - 1 шт.
O) Кронштейн розетки - 1 шт.
P) Кронштейн правый - 1 шт.
Q) Кронштейн левый - 1 шт.
R) Балка ТСУ - 1 шт.
S) Заглушка приёмного отверстия - 1 шт.
Требуемые инструменты:
1) Ключ трещотка на 17 мм.
2) Ключ рожковый на 17 мм.
3) Ключ на 38 мм.
4) Ключ трещотка на 19 мм.
5) Отвертка плоская .
I
H
P Q RN O
M
L
K
J
A
M
С
E
O
G
N
I
E
E
I
H
B
H
J
J
R
D
G
E
D
G
E
D
E
G
D
E
G
B
E
E
B
G
L
Q
P
B
B
E
B
G
E
C
G
F
K
C
G
F
K
S
F -
только для крепления заглушки
Тягово-сцепное устройство (ТСУ)
съемный квадрат
Артикул: KRL991101
KIA RIO X-Line 2017-20
KIA Rio X 2021-
*
* Подходит на комплектации 2021 года выпуска по настоящее время.
Паспорт изделия
Требования к установке:
- выполнять установку в специализированных организациях;
- выполнять установку изделия строго руководствуясь данной
Инструкцией по установке;
- запрещается устанавливать изделие на другую марку
и модель автомобиля;
- запрещается устанавливать изделие в места
не предусмотренные данной Инструкцией по установке;
- запрещается подвергать изделие самостоятельным
доработкам.
Технические характеристики:
- тип шара «Е»; тип соединения: шаровый;
- диаметр сцепного шара 50 мм.; масса комплекта 20 кг.;
- габаритные размеры изделия 1155x556x321 мм.;
- высота установки 350/420 мм. (требование высоты
не применяется в случае транспортных средств повышенной
проходимости (категории G);
- максимальные углы поворота при установке изделия на ТС
составляют: в горизонтальной плоскости + - 60 град.,
в вертикальной плоскости + - 25 град.
Пространственное положение шарового наконечника
регламентировано правилами ЕЭК ООН №55.
Требования к безопасной эксплуатации:
- не вставать на изделие и не буксировать авто за изделие;
- не использовать изделие в качестве опоры для домкрата;
- каждые 5 000 км контролировать момент затяжки резьбовых
соединений;
- на неасфальтированном покрытии заявленные
производителем показатели по допустимым нагрузкам
сокращаются в 2 раза, а скорость не более 30 км/ч;
- изделие не предназначено для установки багажных
платформ с креплением непосредственно на шар,
использовать платформу под американский квадрат;
- фиксирующий болт М10х20 предназначен для устранения
технологических люфтов у НЕнагруженного изделия;
- при установке любого нагружающего устройства (прицеп,
велокрепление и т.д.) болт необходимо демонтировать.
- эксплуатация ТСУ (фаркоп) в нагруженном состоянии
с затянутым фиксирующим болтом ЗАПРЕЩЕНА, так как
может привести к деформации изделия;
-
разрешенная скорость движения с прицепом должна
соответствовать ПДД.
При установке изделия на ТС расстояние от центра шарового
наконечника до вертикальной плоскости проходящей через
наиболее удаленную назад крайнюю точку автомобиля
составляет не менее 65 мм.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Дата упаковки Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
Гарантийный срок 12 месяцев с даты розничной продажи.
Сохраняйте паспорт изделия в течение всего гарантийного срока.
Артикул
KRL991101
ТСУ KIA Rio X
D(кH) H(кг) Т(кг)
С(кг)
А(кг)
7,6 80 1610 550/1200* 1500
D= (g*T*А)/(T+А) - горизонтальная сила, действующая между тягачом и прицепом; H - статическая вертикальная нагрузка на шар; Т- технически допустимая максимальная масса
тягача; С - допустимая масса прицепа по данным автопроизводителя (*для прицепа оборудованного тормозами); А- максимальная масса прицепа по данным производителя ТСУ.
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Штамп ОТК_______________
СВИДЕТЕЛЬСТВО О ПРОДАЖЕ
Дата продажи______________Штамп магазина____________
симальная масса
симальная масса прицепа по данным производителя
Т
У
.
У.У
