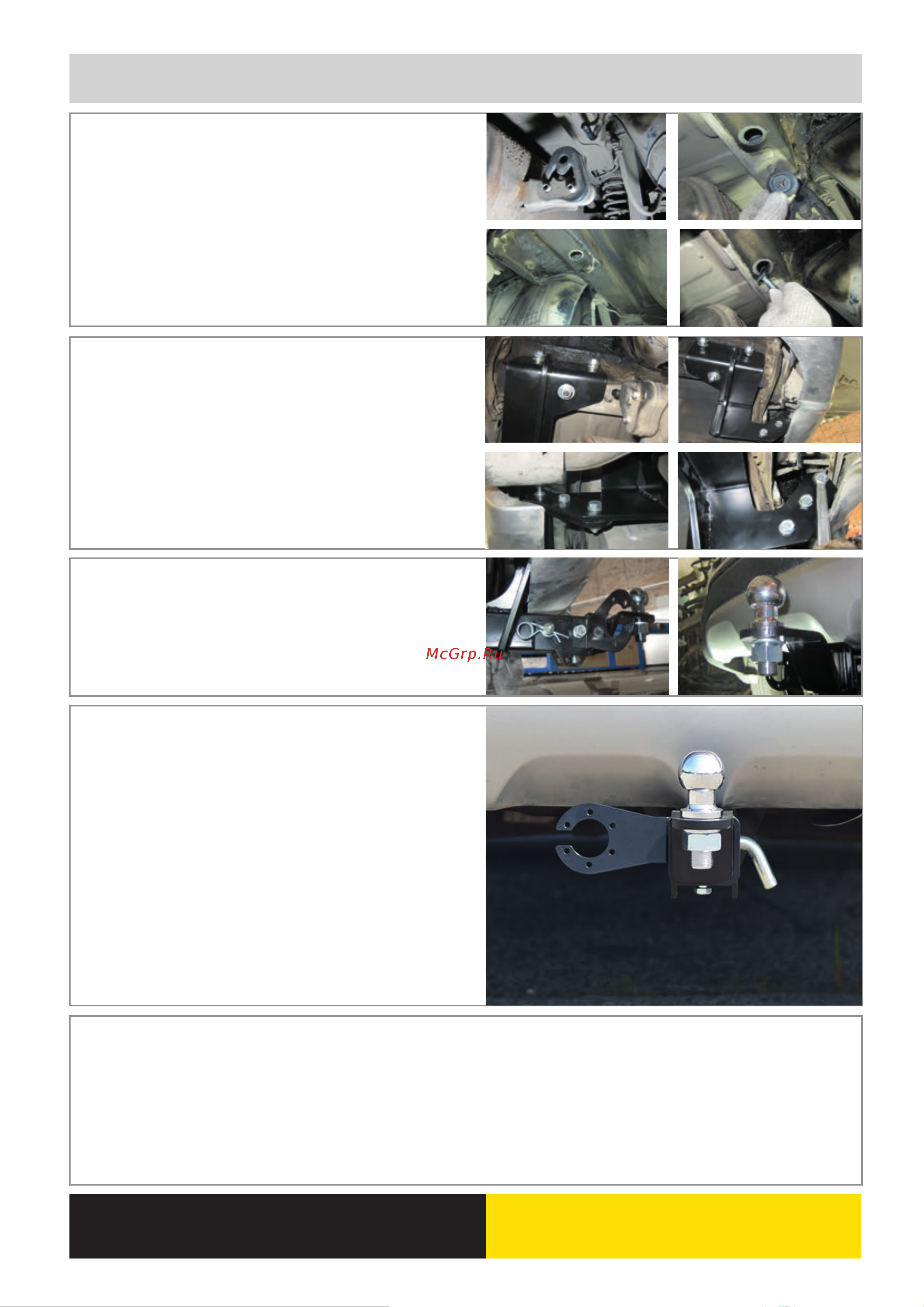

С помощью плоской отвертки удалите пластиковые заглушки

ШАГ 2.

Установите кронштейн левый, совместив отверстия в кронштейне с

отверстиями

в лонжероне сбоку и закрепите его болтами М12х1,25х45,

через

шайбы 12 и шайбы 12 гроверные. А так же снизу

к шпильке

закладной, гайкой М10, через шайбу 10 увеличенную и гровер 10.

Соединения не затягивать!

Установите балку ТСУ, соединив его с боковыми

Аналогично установите кронштейн правый.

кронштейнами, с помощью болтов М10х1,25х40, шайб 10, шайб 10

гроверных и гаек М10х1,25.

Затяните соединения всех элементов в следующей последовательости:

первыми затягиваем гайки кронштейнов, затем боковые болты и балка.

ШАГ 1.

Освободите глушитель с посадочного места.

с лонжеронов автомобиля.

В отверстия вставьте закладные пластины с шпильками М10.

ШАГ 3.

ШАГ 4.

Установите кронштейн розетки и закрепите его с помощью

Установка завершена.

гайки М10 через шайбу 10 гроверную и шайбу 10.

Установите съёмный шар в сборе и закрепите его шпилькой

с фиксирующей клипсой. Затянитите фиксирующий болт М10х20

снизу, он используется для исключения дребезга съемного шара

и только в ненагруженном состоянии! Перед сцепкой болт ослабить!
