Модель: 64240

ПНЕВМАТИЧЕСКИЙ

ГАЙКОВЕРТ УДАРНОГО

ДЕЙСТВИЯ

Руководство по эксплуатации

Перед первым использованием инструмента прочтите инструкцию по эксплуатации. Во время

работы соблюдайте правила безопасности. Сохраните данное руководство для дальнейшего

использования.

1. Хвостовик

2. Курок

3. Входной штуцер с воздухозаборным

фильтром

4. Реверс (регулировка крутящего момента)

Технические характеристики

Размер патрона, дюйм 1/2

Крутящий момент, Н·м 1100

Скорость вращения, об/мин 6500

Средний расход воздуха, л/ мин 169

Рабочее давление, атм 6.3

Звуковое давление, дБ 90

Звуковая мощность, дБ 101.8

Среднее значение

виброускорения, м/c

5.17

Воздушный штуцер, дюйм 1/4

Вес, кг 2.6

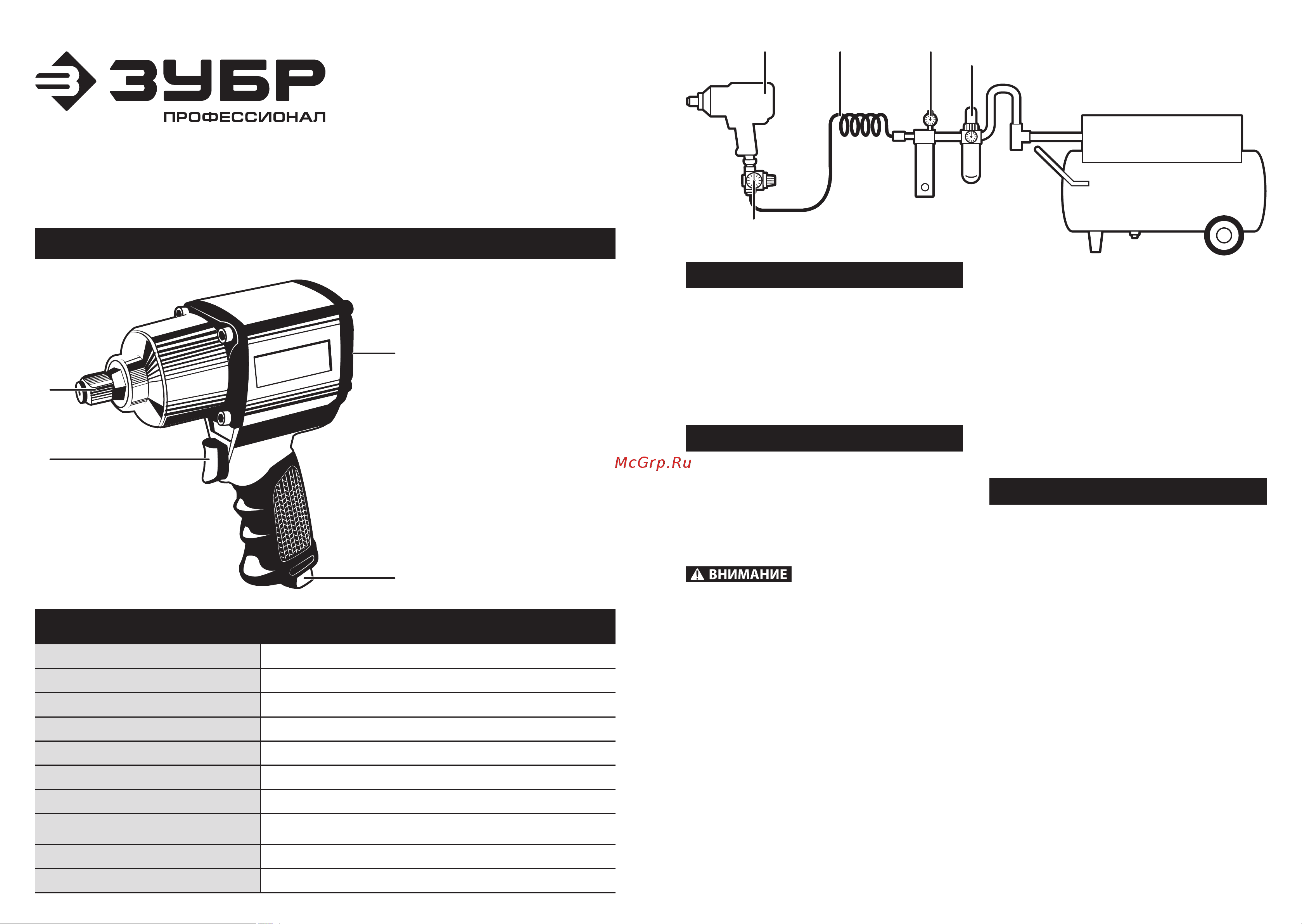

Общая схема

Назначение и область применения

Пневматический ударный гайковерт ЗУБР

предназначен для работы с резьбовыми сое-

динениями. Ударно - вращательное действие

гайковерта используют для закручивания или

откручивания крепежных деталей. Для исполь-

зования в быту, в шиномонтаже, на СТО. Позво-

ляет экономить время и силы, а также повыша-

ет надежность сборки резьбового соединения,

увеличивает долговечность деталей.

Подготовка к работе

Подача воздуха

■ Перед подключением к источнику воздуха

убедитесь, что компрессор выключен, пода-

ча воздуха не производится.

■ Для работы требуется давление воздуха

6.3 атм и поток воздуха в соответствии со

спецификацией.

Слишком высокое давление воздуха и за-

грязненный воздух сокращают срок службы

изделия и из-за чрезмерного износа деталей

могут привести к повреждению или травме.

■ Сливайте конденсат ежедневно.

■ Чистите воздухозаборный фильтр ежене-

дельно.

■ Если длина воздушного шланга более 8 м,

давление в линии должно быть увеличено.

■ Держите шланг вдали от источников тепла,

масла и острых предметов, избегайте переги-

бов. Проверьте шланг на износ и убедитесь,

что все соединения надежно закреплены.

Смазка

Для обогащения маслом воздуха рекоменду-

ется установить в пневмолинию лубрикатор.

Лубрикатор устанавливается после влагоотде-

лителя. При работе лубрикатор осуществля-

ет непрерывную смазку изделия, защищая от

чрезмерных нагрузок, и предотвращает кор-

розию инструмента. Регулярно проверяйте и

заполняйте резервуар маслом. Используйте

только рекомендованные смазочные матери-

алы (масла для пневматического инструмента

с вязкостью SAE 10), специально предназна-

ченные для пневматического применения. За-

менители могут повредить резиновые смеси

в уплотнительных кольцах инструмента и ре-

зиновых деталях. Если в воздушной системе

не установлен фильтр/регулятор/лубрикатор,

пневматические инструменты следует смазы-

вать не реже одного раза в день или через 2

часа непрерывной работы 2 – 6 каплями масла,

в зависимости от рабочей среды, непосред-

ственно через штуцер в корпусе инструмента.

Порядок работы

ПРЕДУПРЕЖДЕНИЕ! Убедитесь, что Вы прочи-

тали, поняли и применили инструкции по техни-

ке безопасности перед использованием.

1. Используйте ударные головки, специально

предназначенные для использования с удар-

ным пневмогайковертом.

2. Убедитесь, что весь крепеж на инструменте

затянут, винты на месте, при необходимости

замените крепеж.

3. Присоедините гайковерт к воздушному

шлангу, соединенному с компрессором.

4. Установите головку на патрон. Выберите

направление вращения патрона: R – откру-

чивание, F – закручивание. Включите пода-

чу воздуха. Нажмите на курок. Произведите

закручивание или откручивание. Мощность

потока воздуха можно изменять, регулируя

клапан расхода у основания рукояти. Не

прилагайте никаких дополнительных усилий

к гайковерту для демонтажа гайки.

5. Сжатый воздух поступает в полость гайко-

верта и вращает ротор. После того, как от-

пустите курок, вращение механизма будет

осуществляться еще несколько секунд.

6. По завершении работы отпустите курок.

Лубрикатор Фильтр-влагоотделитель

с регулятором давления

Компрессор воздушный

Гайковерт

Портативный

регулятор давления

Пневмошланг
