Назначение и область применения
Пневматический ударный гайковерт ЗУБР пред-
назначен для работы с резьбовыми соединения-
ми. Ударно-вращательное действие гайковерта
используют для закручивания или откручивания
крепежных деталей. Для использования в быту,
в шиномонтажах, на СТО. Позволяет экономить
время и силы, а также повышает надежность
сборки резьбового соединения, увеличивает
долговечность службы деталей.
Подготовка к работе
Подача воздуха
■ Перед подключением к источнику воздуха
убедитесь, что компрессор выключен, пода-
ча воздуха не производится.
■ Для работы требуется давление воздуха
6.3 атм и поток воздуха в соответствии со
спецификацией.
Слишком высокое давление воздуха и за-
грязненный воздух сокращают срок службы
изделия и из-за чрезмерного износа деталей
могут привести к повреждению или травме.
■ Сливайте конденсат ежедневно.
■ Чистите воздухозаборный фильтр ежене-
дельно.
■ Если длина воздушного шланга более 8 м,
давление в линии должно быть увеличено.
Диаметр шланга 3/ 4″.
■ Держите шланг вдали от источников тепла,
масла и острых предметов, избегайте пере-
гибов. Проверьте шланг на износ и убеди-
тесь, что все соединения надежны закре-
плены.
Смазка
Для обогащения маслом воздуха рекоменду-
ется установить в пневмолинию лубрикатор.
Лубрикатор устанавливается после влагоотде-
лителя. При работе лубрикатор осуществляет не-
прерывную смазку изделия, защищая от чрез-
мерных нагрузок, и предотвращает коррозию
инструмента. Регулярно проверяйте и запол-
няйте резервуар маслом. Используйте только
рекомендованные смазочные материалы (мас-
ла для пневматического инструмента с вязкос-
тью SAE10), специально предназначенные для
пневматического применения. Заменители мо-
гут повредить резиновые смеси в уплотнитель-
ных кольцах инструмента и резиновых деталях.
Если в воздушной системе не установлен фильтр /
регулятор / лубрикатор, пневматические инстру-
менты следует смазывать не реже одного раза в
день или через 2 часа работы: 2– 6 каплями мас-
ла, в зависимости от рабочей среды, непосред-
ственно через штуцер в корпусе инструмента.
Порядок работы
ПРЕДУПРЕЖДЕНИЕ! Убедитесь, что вы прочи-
тали, поняли и применили инструкции по техни-
ке безопасности перед использованием.
1. Используйте ударные головки, специально
предназначенные для использования с удар-
ным пневмогайковертом.
2. Убедитесь, что весь крепеж на инструменте
затянут, винты на месте, при необходимости
замените крепеж.
3. Присоедините гайковерт к воздушному
шлангу, соединенному с компрессором.
4. Установите головку на патрон. Выберите нап-
равления вращения патрона: R – откручи-
вание, F – закручивание. Включите подачу
воздуха. Нажмите на курок. Произведите

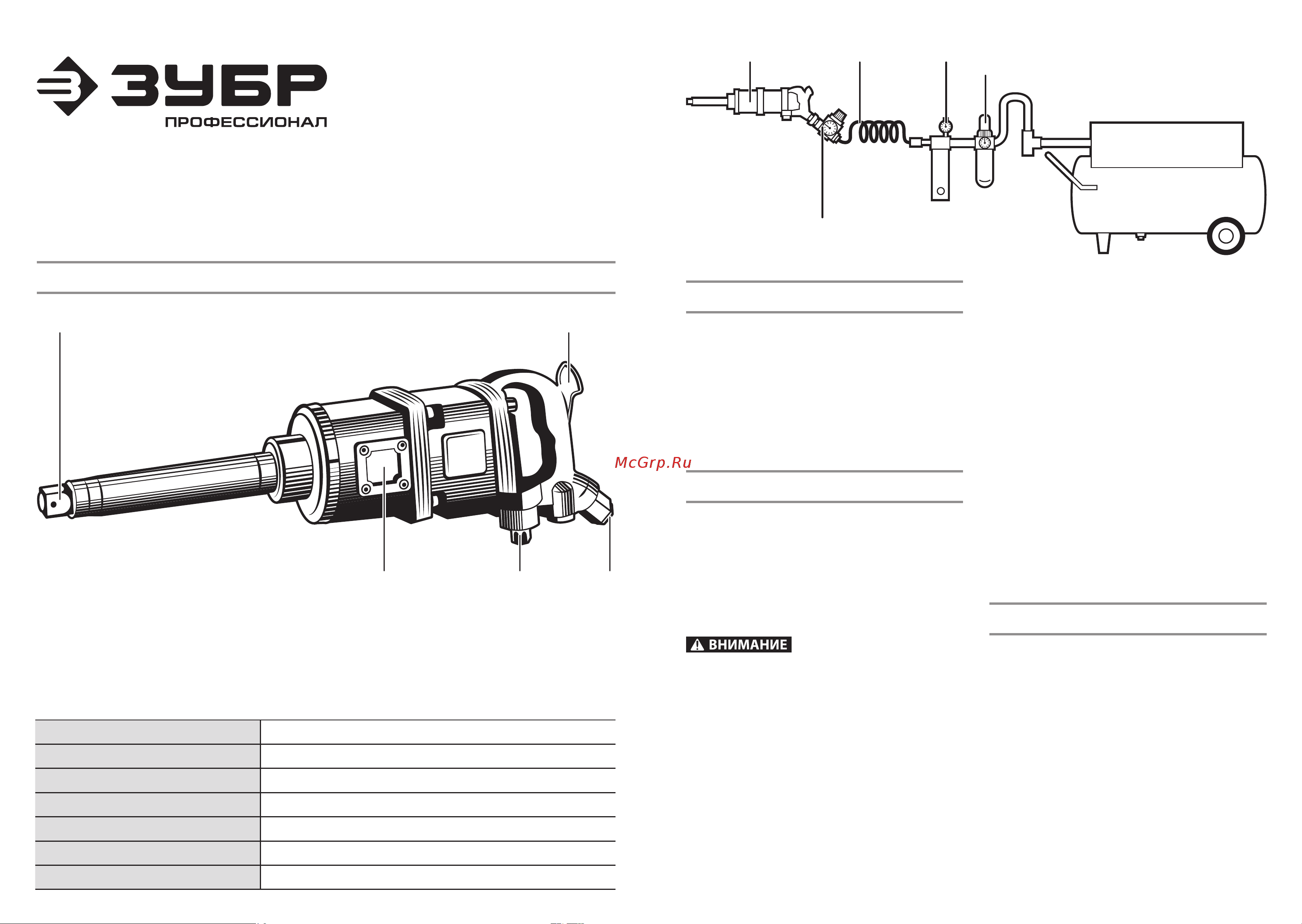

Гайковерт
Портативный
регулятор давления
Лубрикатор Фильтр-влагоотделитель
с регулятором давления
Компрессор воздушный
Пневмошланг
Артикул: 64220
ПНЕВМАТИЧЕСКИЙ
ГАЙКОВЕРТ УДАРНОГО
ДЕЙСТВИЯ
Руководство по эксплуатации
Перед первым использованием инструмента прочтите инструкцию по эксплуатации. Во время
работы соблюдайте правила безопасности. Сохраните данное руководство для дальнейшего
использования.
1 2
45 3
1. Хвостовик
2. Курок
3. Входной штуцер с воздухозаборным фильтром
4. Реверс (Регулировка крутящего момента)
5. Крепление дополнительной рукоятки
Технические характеристики
Размер патрона 1″
Крутящий момент, Нм 2500
Скорость вращения, об/ мин 4200
Средний расход воздуха, л/мин 425
Рабочее давление, атм 6.3
Воздушный штуцер 1/2″
Вес, кг 15
Общая схема
