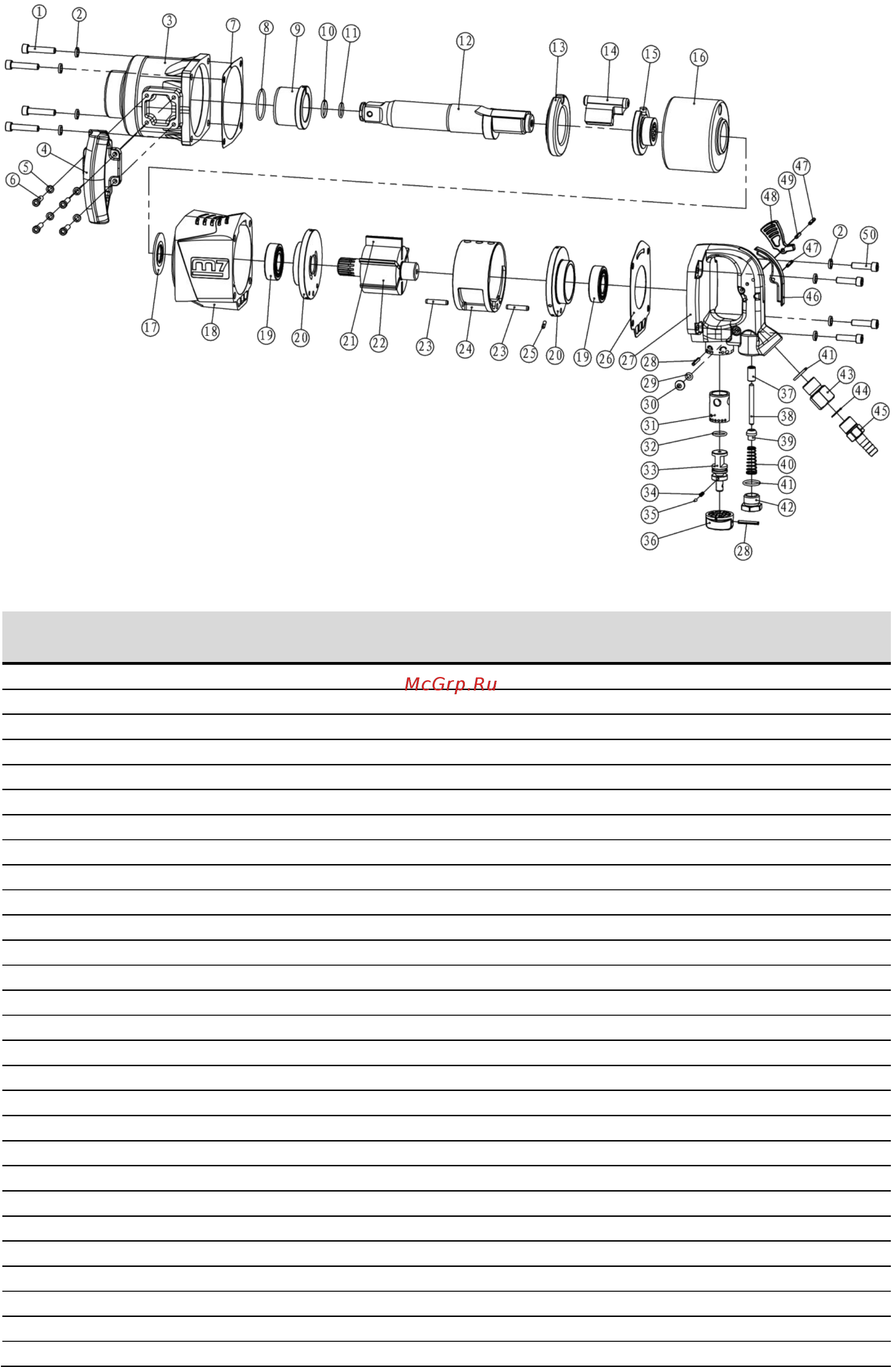

8. Схема пневматических ударных гайковѐртов NC-8343, NC-8343-8
Рис. 3
№ п/п
Арт.
Описание
Кол-во
1
NC-8343T01
Винт
2
2
NC-8343T02
Шайба
8
3
NC-8343T03
Корпус ударного механизма (включая 03,09)
1
4
NC-8343P04
Боковая рукоятка
1
5
NC-8343T05
Шайба
4
6
NC-8343T06
Винт
4
7
NC-8343P07
Прокладка
1
8
NC-8343P08
Уплотнительное кольцо
1
9
NC-8343P09
Втулка корпуса ударного механизма
1
10
NC-8343P10
Фиксатор ударной насадки
1
11
NC-8343P11
Уплотнительное кольцо
1
12
NC-8343-8T12
8" удлиненная ось (включая 10,11,12) для NC-8343-8
1
13
NC-8343P13
Втулка молотка
1
14
NC-8343P14
Молоток
1
15
NC-8343P15
Эксцентрик
1
16
NC-8343P16
Обойма молотков
1
17
NC-8343P17
Шайба
1
18
NC-8343P18
Корпус двигателя
1
19
NC-8343T19
Подшипник
2
20
NC-8343T20
Торцевая пластина
2
21
NC-8343T21
Лопасть ротора
6
22
NC-8343P22
Ротор
1
23
NC-8343T23
Штифт
2
24
NC-8343P24
Цилиндр
1
25
NC-8343P25
Штифт
1
26
NC-8343P26
Прокладка
1
27
NC-8343T27
Рукоятка гайковѐрта (включая 27,31,37)
1
28
NC-8343P28
Штифт
1
