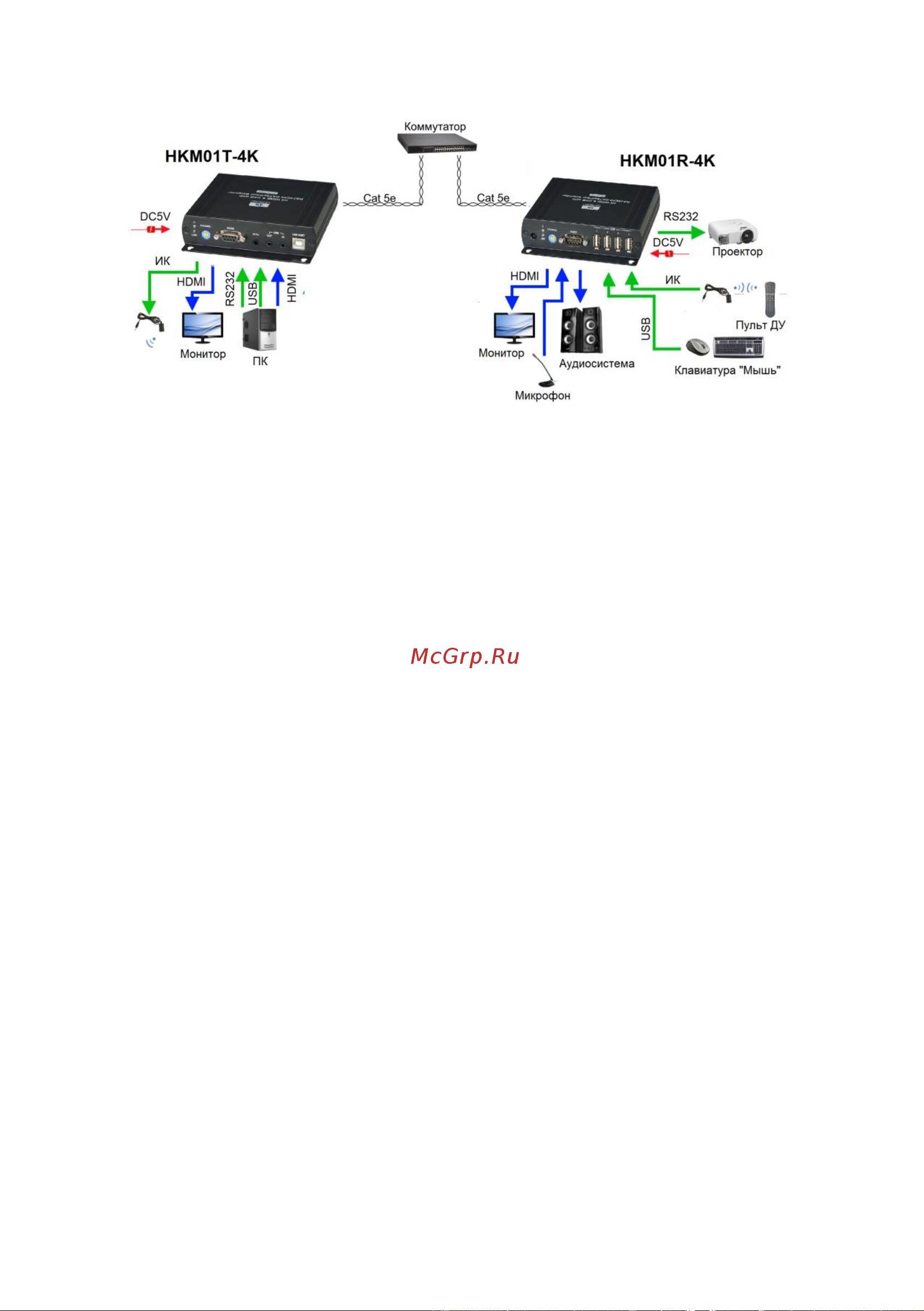

Рис.8 Подключение по локальной Сети

Внимание

 Для подключения используйте кабели только хорошего качества

(UTP/STP/FTP, CAT5e/6). Максимальное расстояние передачи по

кабелю CAT6 составляет 150м.

 Для увеличения расстояние можете использовать гигабитные IP-

удлинители или гигабитные коммутаторы.

 Для передаче по ВОЛС используйте стандартные гигабитные SFP-

модули. Расстояние передачи будет зависеть от характеристик

самих модулей.

 Скорость передачи достигает 850Мбит/с. Не рекомендуется

использовать для подключения существующие локальные сети.

 Одновременно может использоваться только одно соединение: или

подключение по кабелю витой пары, или по ВОЛС.

 По умолчанию настройки EDID - 1080p, LPCM 7.1. Если

подключенное устройство не соответствует данным

характеристикам, EDID с него будет считываться автоматически.

 Если к приемнику будет подключен кабель ИК-приемника, окно

приема ИК-сигнала на передней панели приемника не будет

активировато.

 При передаче аналогового аудиосигнала HDMI-сигнал будет

транслироваться без звука.
