Поворотный переключатель служит для выбора канала передачи.

Положение переключателя на передатчике и приемнике должны

совпадать. Одновременно в Сети могут работать до 16 комплектов.

Назначение контактов разъема RJ45 (TIA/EIA-568-B)

1. Бело-оранжевый Data 1 +

2. Оранжевый Data 1 -

3. Бело-зеленый Data 2 +

4. Синий Data 3 +

5. Бело-синий Data 3 -

6. Зеленый Data 2 -

7. Бело-коричневый Data 4 +

8. Коричневый Data 4 –

5. Схема подключения

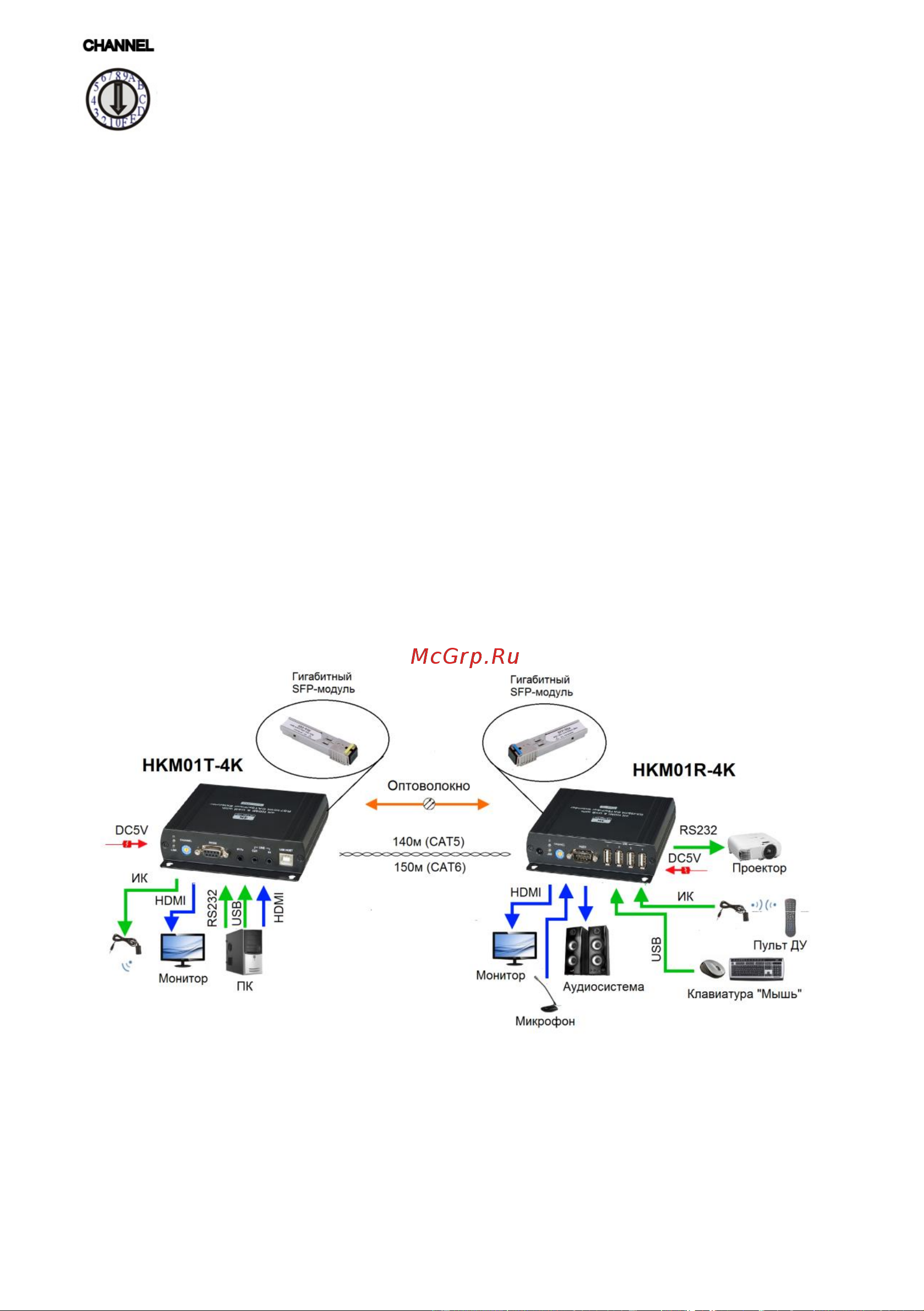

Рис.7 Подключение по кабелю витой пары или оптоволоконному кабелю
