8
13
Разъем подключения ИК-приемника
14
Разъем подключения внешнего БП
Кнопка 1 Dip-передключатели

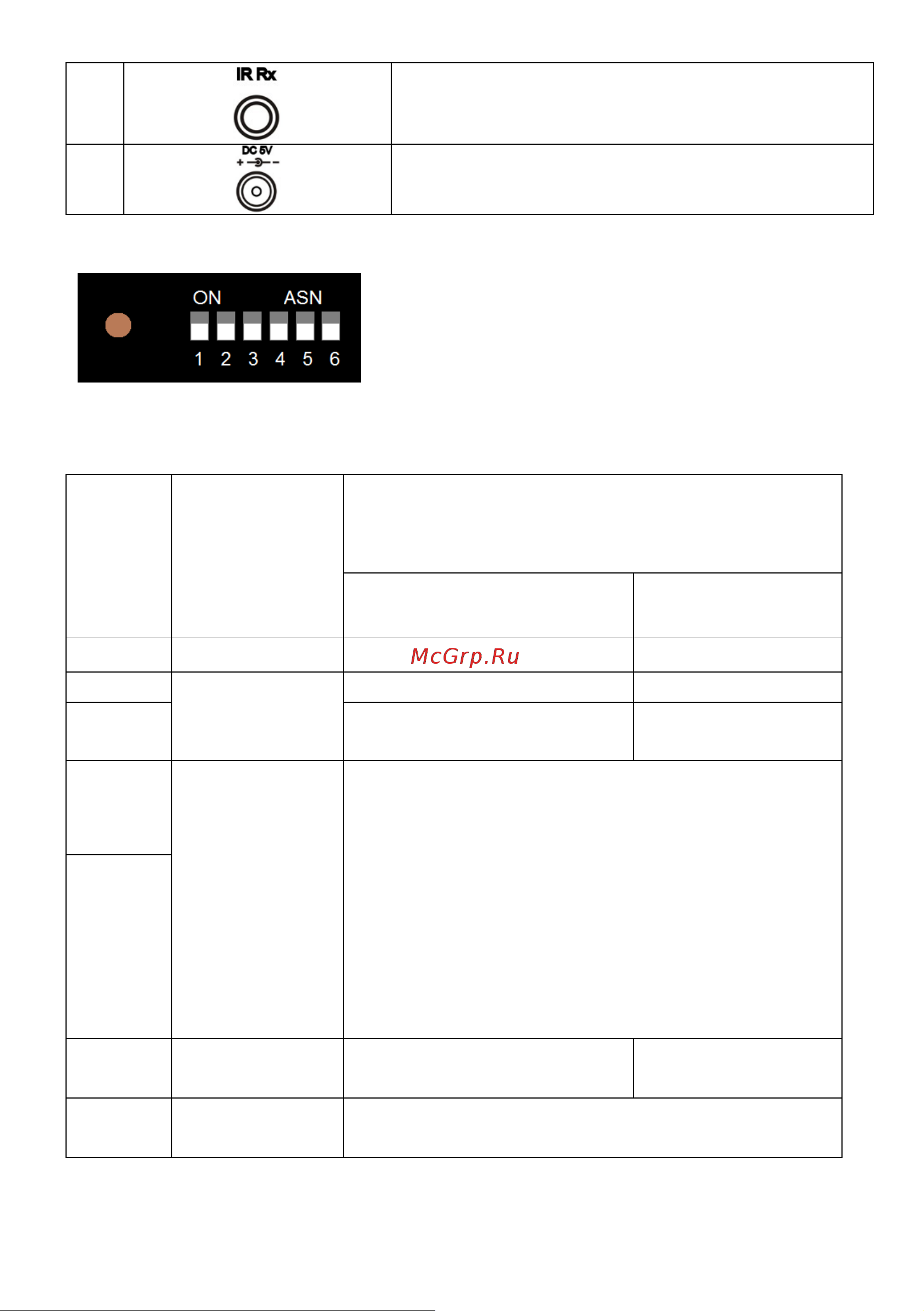

Рис.5 Кнопки переключения режимов и dip-переключатели HKM01T-4K
Таб.3 Назначение кнопок и dip-переключателей HKM01T-4K
№№
dip-
перекл
ючател
я
Назначение
Положение dip-переключателя
↓
↑
1
Выбор группы
0
1
2
Передача
сигналов
RS232
Normal
Не используется
3
Normal
Не используется
4
Выбор/
управление
EDID
4 5
↓ ↓ = EDID по умолчанию (1080p, LPCM 2CH)
↑ ↓ = EDID монитора, подключенного к
приемнику
↓ ↑ = EDID монитора, подключенного к
сквозному выходу передатчика
↑↑ = интегрированный EDID мониторов,
подключенного к сквозному выходу
передатчика и к выходу приемника.
5
6
Не
используется
Стандартное положение
Не используется
Кнопка
Копирование
EDID
Dip-переключатели 4 и 5 должны быть
включены
