Угломеры торговой марки INSIZE

Модификация 4799 .

Заводской номер .

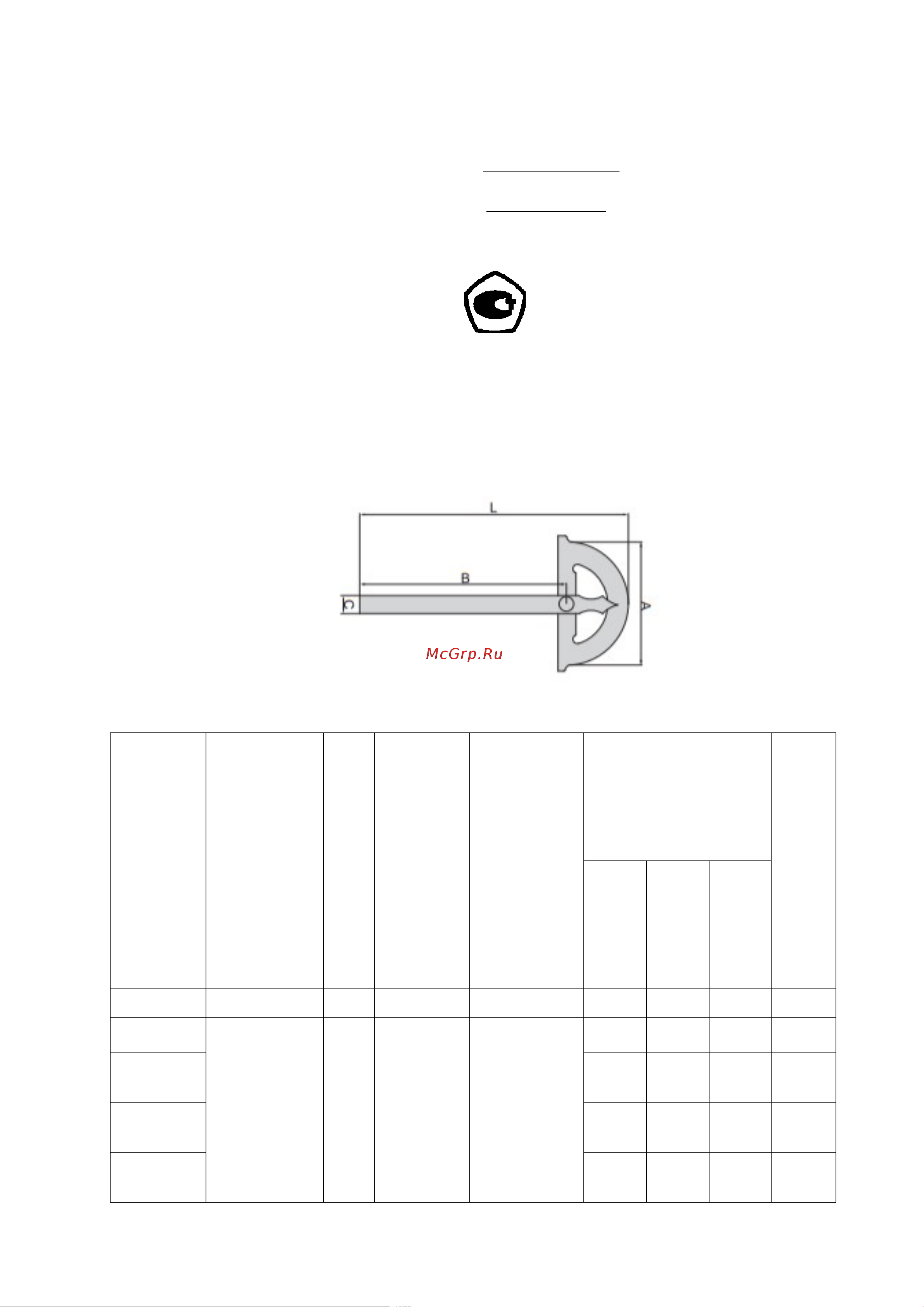

ПАСПОРТ

1 Назначение и область применения

1.1 Угломеры торговой марки INSIZE с отсчетом по шкале основания

предназначены для измерений наружных углов контактным методом.

1.2 Область применения - машиностроение.

2 Технические характеристики

Таблица 1 - Метрологические и технические характеристики угломеров

Модификация

угломеров

Диапазон измерений

наружных углов, …°

Цена деления, …°

Пределы

допускаемой абсолютной

погрешности, …ʹ

Параметр шероховатости

измерительной поверхности

Ra по ГОСТ 2789-73, мкм,

не более

Габаритные

размеры, мм, не

более

Масса кг, не более

Длина

Ширина

Высота

1 2 3 4 5

6 7 8

4799-180

от 0 до 180 1 ±1 0,2

120 11 80 0,10

4799-

1120

150 14 120 0,13

4799-

1150

200 16 150 0,17

4799-

1200

300 20 200 0,33
