оПисание сБорки и раБоТы

ОПИСАНИЕ СБОРКИ И РАБОТЫ

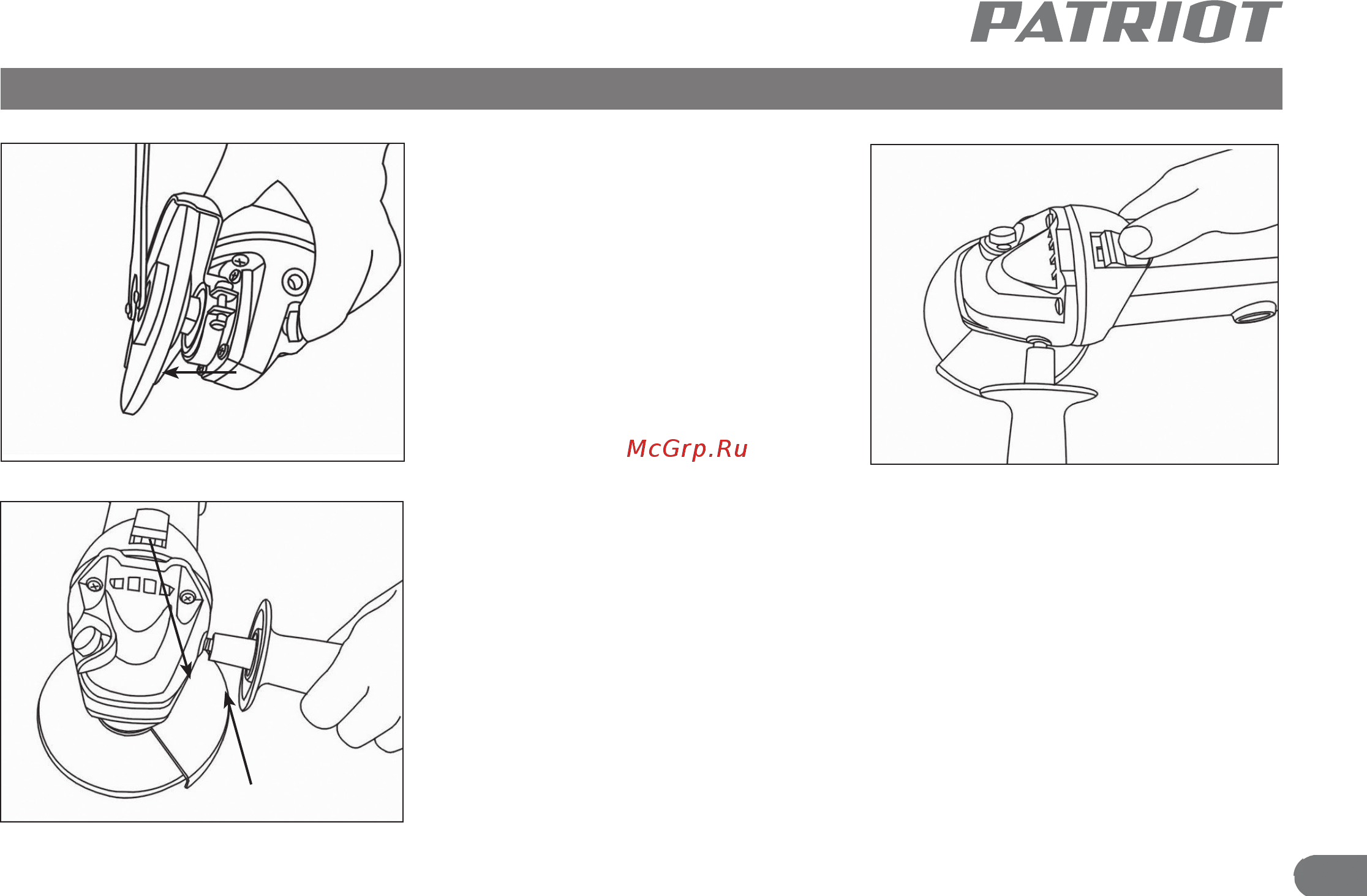

Рис. 4

Боковая рукоятка

Внимание!

Всегда проверяйте надежность кре-

пления боковой рукоятки перед нача-

лом работы.

В корпусе редуктора предусмотре-

ны отвер стия для установки боковой

рукоятки с двух сторон. Прочно закре-

пите боковую рукоятку, как показано на

Рис.4. Крепко держите боковую рукоятку

в процессе работы для контроля над ин-

струментом.

Кнопка включения

Внимание:

Перед включением инструмента в

сеть убедитесь, что выключатель нахо-

дится в положении OFF, работает надле-

жащим образом и возвращается в поло-

жение OFF при нажатии на заднюю часть

ползункового переключателя.

Кнопка включения оборудована

блоки ровкой от случайного пуска, со-

вмещенной с фиксатором непре рывной

работы. Для того чтобы запустить ин-

струмент, кнопку блокировки необходи-

мо отвести до угла ~90° с кнопкой вклю-

чения, в противном случае кнопка запу-

ска будет заблокирована от случайного

нажатия (Рис 5).

Для того чтобы зафиксировать кноп-

ку запуска в нажатом положении для

непрерывной работы, фиксатор необхо-

димо отвести до угла >90° после нажа-

тия на кнопку пуска. Чтобы выключить

инструмент после фиксации запуска,

необходимо еще раз нажать на кнопку

включения.

Рис. 5

Боковая

рукоятка

Кнопка выключения

Кнопка

блокировки запуска

Рис. 6
