УСТАНОВКА

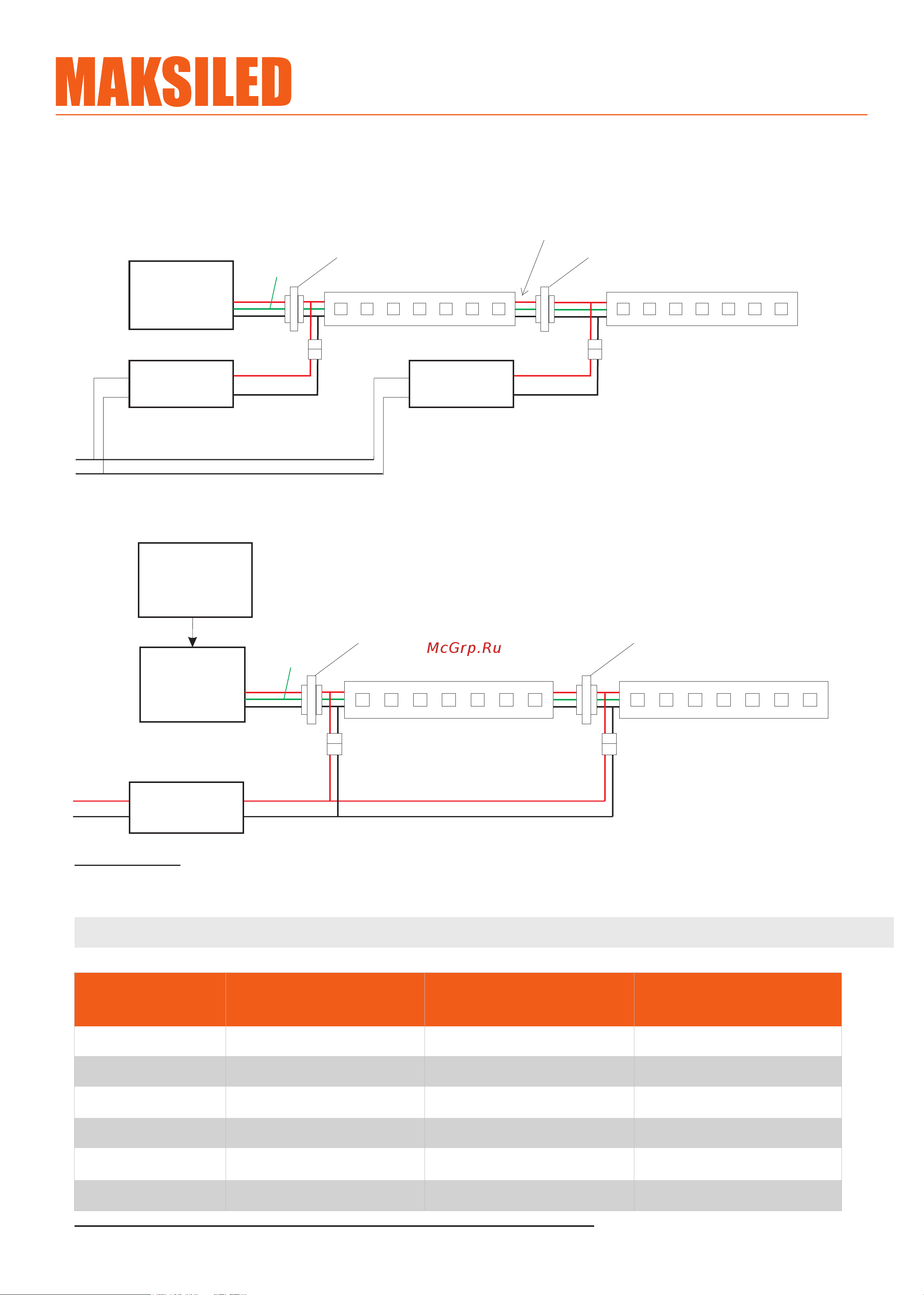

Схема  1. С использованием блоков питания малой мощности

Схема  2. С использованием мощного блока питания и SUB DMX-контроллера

Контроллер

+12V

-12V

DAT

SMART лента 5м

Блок питания

LPV-60-12

+12V

-12V

Блок питания

LPV-60-12

+12V

-12V

~ 220V

~ 220V ~ 220V

Разъем 3 Pin Разъем 3 Pin

SUB DMX-

Контроллер

+12V

-12V

SMART лента 5м

+12V

-12V

~ 220V

Блок питания

Персон.

компьютер

Rj45

Разъем 3 Pin

Разрыв плюсового провода перед новым участком с блоком питания

Пример:

Если блок питания рассчитан на участок из трех лент, то каждую

ленту нужно запитать с двух сторон.

Плюсовой провод разрывается перед новым участком ленты

с блоком питания.

В нестандартных конструкциях или при нестандартных размерах экрана, требующих разрезания ленты, необходимо уделить

внимание дорожкам (замыкание информационных дорожек CLK1 и SD1 с шиной питания +-12V, идущей с обратной стороны цепи),

проверяется тестером.

Поставщик качественной светодиодной

продукции по всей России

8 (800) 555-86-82

звонок по РФ бесплатный

sale@maksiled.ru

www.maksiled.ru

ПРИМЕЧАНИЕ: Обратитесь к схеме подключения

для установки. Неправильное подключение

может привести к короткому замыканию!

ВНИМАНИЕ: Убедитесь, что блок питания

отсоединен от сети 220V во время

подключения светодиодов.

ТАБЛИЦА ПОДБОРА ИСТОЧНИКОВ ПИТАНИЯ

Блок питания,

мощность

Max количество метров

ML-R30-5050-WS2811-S

18W

35W

50W

60W

100W

150W

5,8

6,9

11,6

17,4

Max количество метров

ML-R60-5050-WS2811-S

Max количество метров

ML-R60-5050-INK1003-S

DAT

1,2

2,3

3,3

6,7

1,5

4,34

5,2

8,6

Запрещается применение средне и сильно-кислых активных флюсов, кислот и растворов на их основе.
