ПОДГОТОВКА К РАБОТЕ

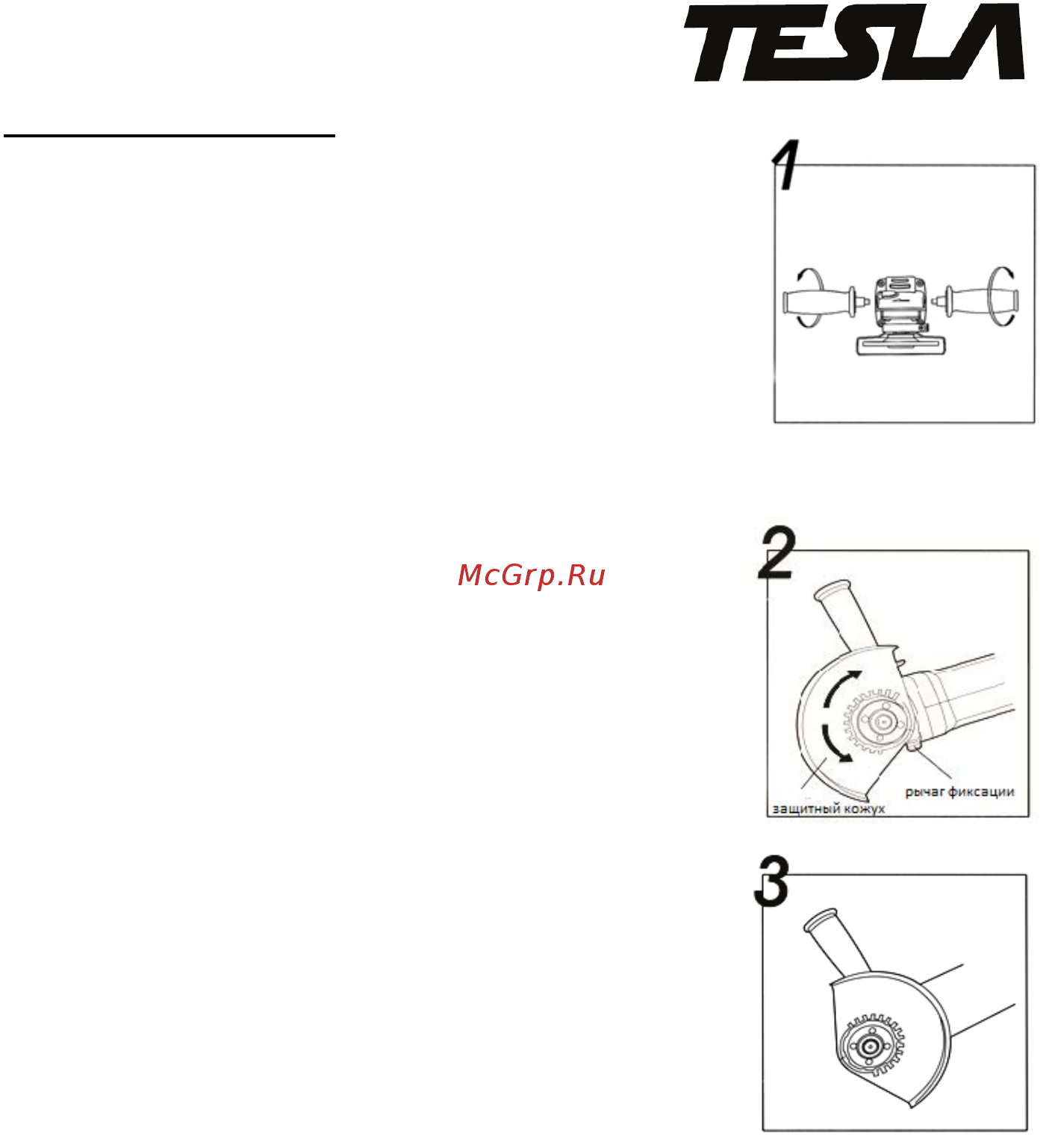

Монтаж дополнительной рукоятки корпуса.

Для удобства и безопасности работы, пожалуйста,

используйте боковую рукоятку. Для монтажа боковой

рукоятки, установите ее справа или слева от

редукторной головки в зависимости от способа работы

(Рис.1).

Защитный кожух.

ВНИМАНИЕ! Перед установкой или заменой диска удостоверьтесь, что

инструмент выключен, а вилка шнура отсоединена от штепсельной розетки.

• Разблокируйте рычаг фиксации кожуха.

• Установите защитный кожух на посадочную

поверхность электроинструмента так, чтобы кулачки

кодирования кожуха совпали с пазами на посадочной

поверхности. Поверните защитный кожух так, чтобы

исключался выброс искр в направление оператора

(Рис.2, 3).

• Заблокируйте рычаг фиксации кожуха.

• Защитный кожух должен поддаваться повороту

только при ослабленном фиксирующем винте, в

противном случае электроинструмент нельзя больше

использовать и он подлежит осмотру в сервисном

центре.

Установка диска.

ВНИМАНИЕ! Перед установкой или заменой диска

удостоверьтесь, что инструмент выключен, а вилка

шнура отсоединена от штепсельной розетки.

1. Наденьте внутренний фланец на шпиндель. Обеспечьте совмещение выступов

фланца и шпинделя и плотное прилегание плоскости фланца к опорной

плоскости шпинделя.

2. Наденьте на шпиндель отрезной или шлифовальный диск и уложите его на

внутренний фланец. Убедитесь в том, что он плотно прижат.

3. Теперь накрутите на шпиндель наружный фланец с внутренней резьбой, при

этом обратите внимание на то, какой стороной его надевать. Это зависит от типа

применяемого диска. Шлифовальный диск необходимо зажимать той стороной

наружного фланца, которая имеет кольцевой выступ. Отрезной диск необходимо

зажимать плоской стороной наружного фланца (Рис.4).

4. Нажмите кнопку стопора вала, слегка проверните шпиндель до фиксации.

Затяните наружный фланец при помощи ключа для наружного фланца (Рис.5).
