РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИРУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

-9-

Включится лазер. Повторное однократное нажатие на кнопку

«ON» произведет измерение. После измерения лазер автоматиче-

ски отключиться.

Для непрерывного измерения при включенном приборе нажмите

и удерживайте в течение 2 секунд кнопку « ». На дисплее в

основной области будет отображаться фактическое измерение, на

дополнительной области – минимальное и максимальное значение.

Функция суммирования/вычитания

При включенном приборе, нажмите на кнопку «±/U». На дис-

плее отобразится символ «+». Все последующие измерения будут

суммироваться. На дисплее в основной области будет выводиться

результат суммирования. Для вычитания повторно нажмите на

кнопку «±/U». Теперь все последующие измерения будут вычи-

таться из итогового результата.

Измерение площади

При включенном приборе нажмите однократно на кнопку

« ». На дисплее отобразится пиктограмма измерения площа-

ди « ». Произведите два измерения длины сторон. Длины сто-

рон, которые нужно измерять, мигают на пиктограмме. В основной

области дисплея будет выведен результат измерения площади.

Измерение объема

Кратковременно нажимайте на кнопку « », пока на дисплее

не появится пиктограмма « ».

Произведите три измерения длины сторон. Длины сторон, кото-

рые нужно измерять, мигают на пиктограмме. В основной области

дисплея будет выведен результат измерения объема.

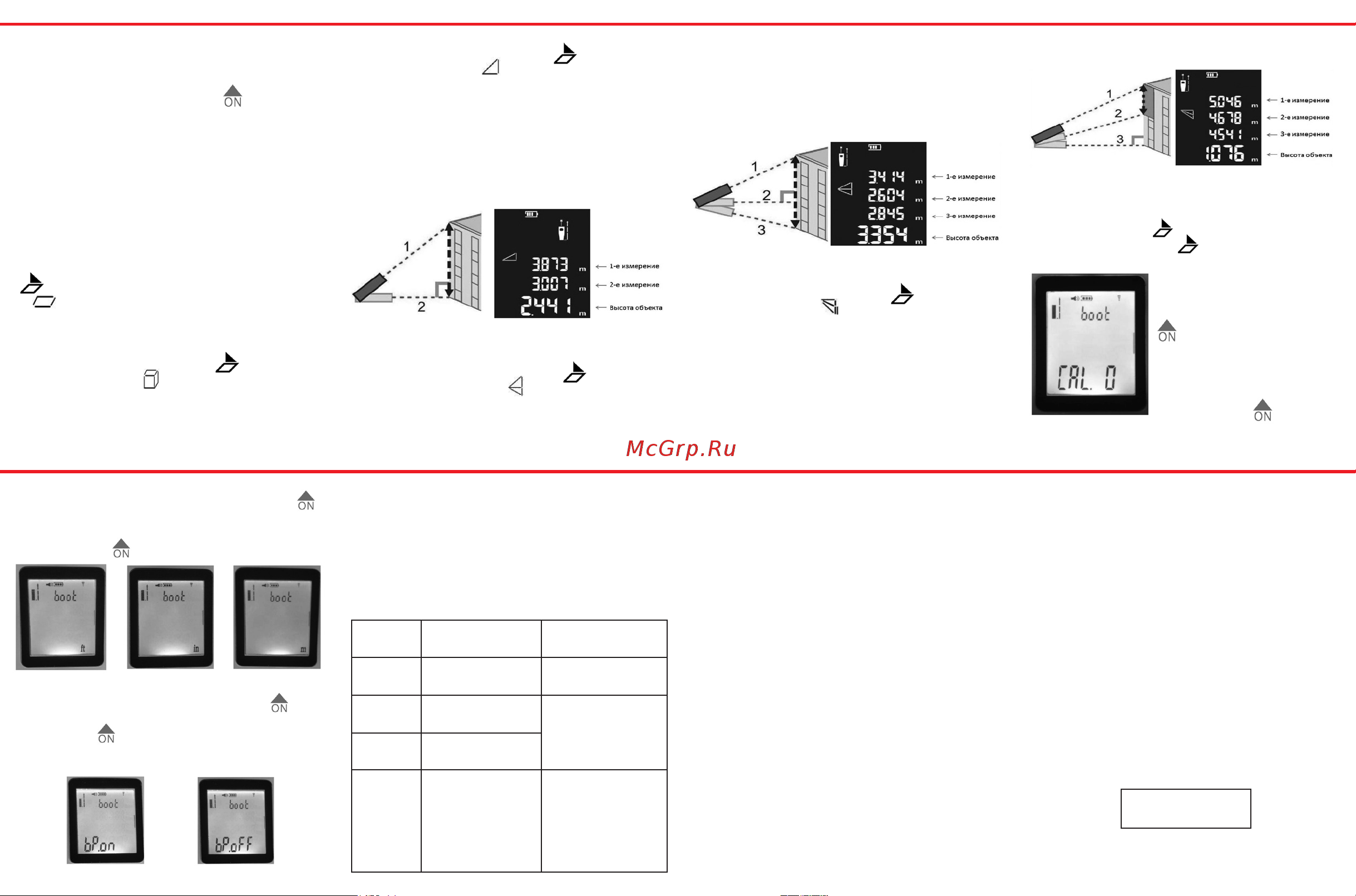

Измерение высоты объекта по двум точкам (теорема Пифагора)

Кратковременно нажимайте на кнопку « », пока на дисплее

не появится пиктограмма « ».

Произведите два измерения расстояния до объекта. Выпол-

ните первым измерение гипотенузы, затем вторым измерением –

выполните измерение горизонтального расстояния до объекта под

прямым углом (Рис. 3).

Расстояния, которые нужно измерять, мигают на пиктограмме.

Данное измерение будет точным при условии, что при измерении

2 (Рис. 3) угол между лазерным лучом и плоскостью объекта будет

равен 90°, оба измерения производятся с одной и той же фиксиро-

ванной точки в одной вертикальной плоскости.

В основной области дисплея будет выведен результат измере-

ния – высота объекта.

Измерение высоты объекта по трем точкам

Кратковременно нажимайте на кнопку « », пока на дис-

плее не появится пиктограмма « ».

Произведите три измерения расстояния до объекта. Первым

производится измерение верхней гипотенузы. Второе измерение

-10-

-11-

Рис. 3

производится горизонтально под прямым углом к объекту. Третьим

производится измерение нижней гипотенузы. Расстояния, которые

нужно измерять, мигают на пиктограмме.

Данное измерение будет точным при условии, что при измере-

нии 2 (Рис. 4) угол между лазерным лучом и плоскостью объекта

будет равен 90°,все три измерения производятся с одной и той же

фиксированной точки в одной вертикальной плоскости.

В основной области дисплея будет выведен результат измере-

ния – высота объекта.

Измерение части высоты объекта по трем точкам

Кратковременно нажимайте на кнопку « » пока на дисплее

не появится пиктограмма « ».

Произведите три измерения расстояния до объекта.

Первой измеряется длина наибольшей гипотенузы, затем вто-

рой измеряется меньшая гипотенуза. Третье измерение – горизон-

тальное расстояние до объекта под прямым углом (прилежащий

катет). Расстояния, которые нужно измерять, мигают на пиктограм-

ме. Данное измерение будет точным при условии, что при измере-

нии 3 (Рис. 5) угол между лазерным лучом и плоскостью объекта

будет равен 90°,все три измерения производятся с одной и той же

фиксированной точки в одной вертикальной плоскости.

-12-

Рис. 4

В основной области дисплея будет выведен результат измере-

ния – часть высоты объекта (на пиктограмме отмечена двойной

линией).

Память прибора

Прибор автоматически запоминает последние 20 измерений.

Для входа в меню памяти прибора нажмите и удерживайте в те-

чении 2 секунд кнопку « ». Для просмотра данных памяти

прибора используйте кнопки « » или « ±/U».

Меню настроек прибора

Для входа в меню настроек при вы-

ключенном состоянии прибора нажмите

и удерживайте в течение 5 секунд кнопку

« ».

На дисплее отобразиться меню

настроек (Рис. 6) и корректировка изме-

ряемого значения от -7 до +7мм.

Для изменения значения однократно на-

жимайте на кнопку « »

Рис. 5

Для перехода в следующее меню настройки единиц измере-

ния нажмите и удерживайте в течение 1 секунды кнопку « ».

Возможно выбрать следующие единицы измерения: (m) метры, (ft)

футы, (in) дюймы (Рис. 7). Для изменения значения однократно на-

жимайте на кнопку « ».

Для перехода в следующее меню настройки звукового сигнала

нажмите и удерживайте в течение 1 секунды кнопку « ».

Для включения/выключения звукового сигнала однократно на-

жимайте кнопку « ».

На дисплее отобразиться пиктограмма: bP.on – звук включен,

bP.off – звук выключен (Рис. 8).

-13-

Рис. 6

Рис. 7

Рис. 8

Для выхода из меню настроек однократно нажмите кнопку «С/OFF».

Выключение прибора

Прибор автоматически выключиться через 45 секунд бездей-

ствия. Для принудительного выключения прибора нажмите и удер-

живайте в течение 2 секунд кнопку «С/OFF».

6. ВОЗМОЖНЫЕ ОШИБКИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

В процессе измерения на дисплее прибора может отображаться

код ошибки (таблица 2).

Таблица 2

Код

ошибки

Причина Устранение

B.L.

Низкий заряд аккуму-

лятора

Зарядите

аккумулятор

T.L.

Слишком низкая

температура

Используйте прибор

при температуре

окружающего воздуха

от 0 до +40°С

T.H.

Слишком высокая

температура

D.E.

Слишком длинная

или короткая дис-

танция измерения.

Ошибка исходных

данных в измерении

по теореме Пифагора

Диапазон измерения

не должен превышать

0,03 – 40 метров. Про-

изводите измерение

той стороны, длина

которой мигает на

пиктограмме

7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Каждый раз по окончании работы рекомендуется очищать кор-

пус прибора от грязи и пыли мягкой тканью или салфеткой. Устой-

чивые загрязнения рекомендуется устранять при помощи мягкой

ткани, смоченной в мыльной воде. Недопустимо использовать для

устранения загрязнений растворители: бензин, спирт и т.п. При-

менение растворителей может привести к повреждению корпуса

прибора.

8. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Транспортировка

Прибор в упаковке изготовителя можно транспортировать всеми

видами крытого транспорта при температуре воздуха от минус 50

до плюс 50 °С и относительной влажности до 80% (при температу-

ре плюс 25°С) в соответствии с правилами перевозки грузов, дей-

ствующих на данном виде транспорта. Перед транспортировкой

необходимо извлечь из прибора элементы питания.

Хранение

Прибор должен храниться в упаковке изготовителя в отапливае-

мом вентилируемом помещении при температуре от плюс 5 до плюс

40°С и относительной влажности до 80% (при температуре плюс

25°С) без элементов питания. Прибор должен храниться с аккуму-

лятором, заряженным не менее чем на 40% от полной емкости.

9. УТИЛИЗАЦИЯ

Не выбрасывайте прибор, его компоненты и элементы питания

вместе с бытовым мусором. Утилизируйте прибор и элементы

питания согласно действующим правилам по утилизации промыш-

ленных отходов.

10. СРОК СЛУЖБЫ

Изделие относится к бытовому классу. Срок службы 5 лет.

11. ГАРАНТИЯ

Гарантийный срок на товар и условия гарантии указаны в гаран-

тийном талоне.

12. ДАННЫЕ О ПРОИЗВОДИТЕЛЕ, ИМПОРТЕРЕ,

СЕРТИФИКАТЕ/ДЕКЛАРАЦИИ И ДАТЕ ПРОИЗВОДСТВА

Сделано в Китае.

Изготовитель: HANGZHOU ZENERGY HARDWARE CO., LTD

ХАНЖОУ ЗЕНЕРДЖИ ХАРДВАРЕ К., ЛТД

Адрес: 8D, No.2 Neolink Technology Park, 2630 Nаnhuan Rd., Hangzhou, 310053, China

8Д, №2 Неолинк Технолоджи Парк, 2630 Нанхуан роуд, Ханжоу, 310053, Китай

Импортер, уполномоченное лицо изготовителя:

ООО «Элитек Лоджистик»

Россия, 103370, г. Москва, Открытое шоссе, дом 12, строение 3.

Телефон: +7 495 745 8888

E-mail: elitechlogistic@yandex.ru

Декларация соотвествия согласно требованиям технических регламентов

Таможенного союза ЕАЭС N RU Д-CN HB11 B00588/19

Дата регистрации декларации о соответствии:

с 19.11.2019 по 18.11.2024

-14- -15- -16-

8 800 100 51 57

Номер круглосуточной бесплатной горячей линии по РФ.

Вся дополнительная информация о товаре и сервисных центрах на сайте

www.elitech-tools.ru

Дата производства
