Инструкция по монтажу

пластиковой водосточной системы

Grand Line

Монтаж

Вам понадобятся инструменты:

w рулетка, линейка, карандаш, шнур;

w саморезы, отвертка;

w шуруповерт, крестовая бита;

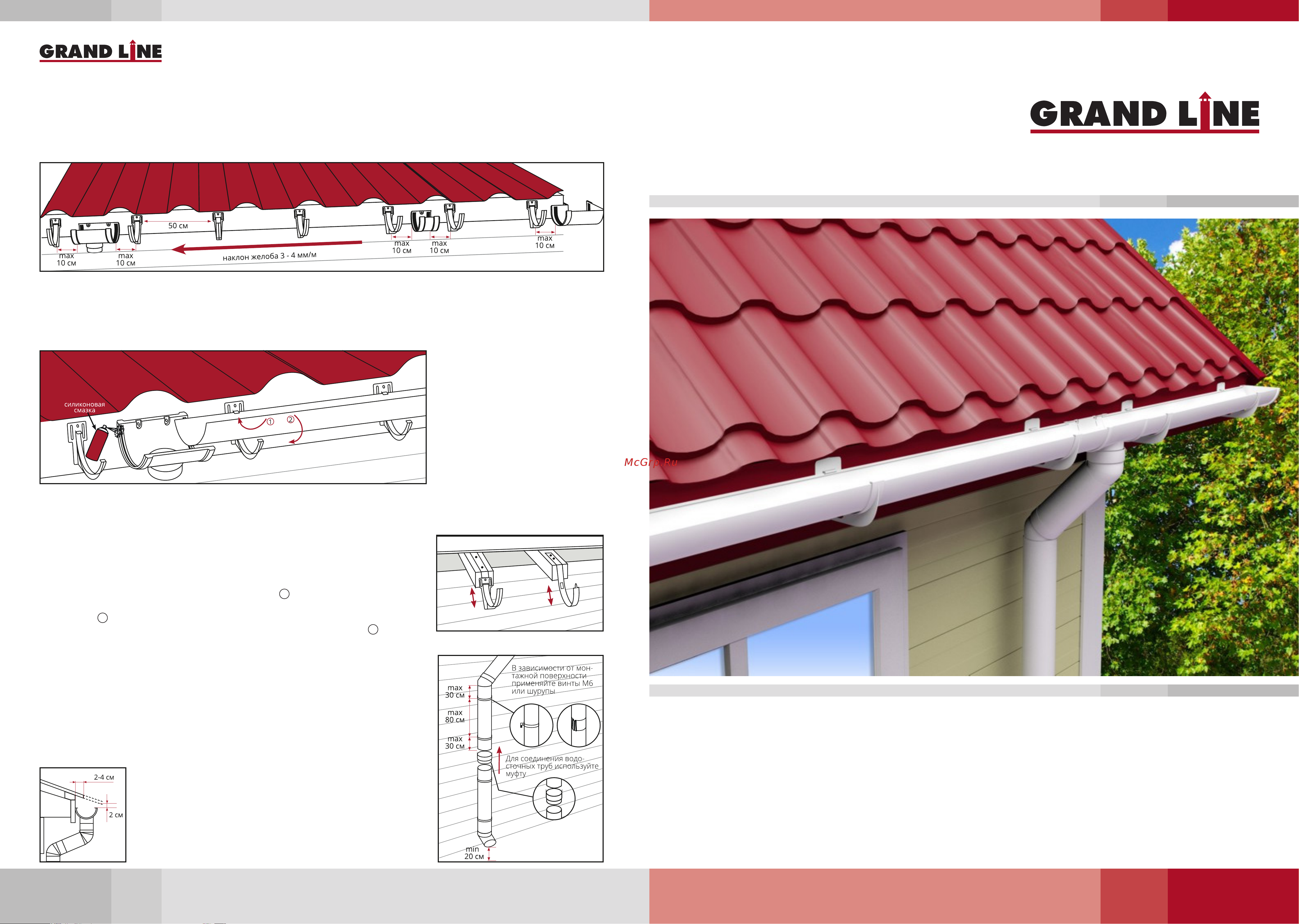

Установите дальние от воронки кронштейны. С помощью шнура задайте наклон 3 - 4 мм/м до предполага-

емого места крепления воронки. Закрепите воронку. Начните установку кронштейнов по натянутому шнуру

с противоположной воронке стороны. Максимальное расстояние между кронштейнами 50 см. Между крон-

штейнами и соединительными элементами (соединители желобов, воронки, углы желоба) максимальное рас-

стояние не должно превышать 10 см. Для крепления элементов водосточной системы используйте саморезы

длиной не менее 30 мм.

После того, как смонтированы все кронштейны и элементы, имеющие кре-

пежные отверстия, установите желоба.

При необходимости желоба отрезаются под нужный размер при помощи

ножовки по металлу, или «болгарки», или циркулярной торцовочной пилы.

Вставьте внутреннюю кромку желоба в расположенные ближе к стене пазы

воронки, кронштейнов, соединителя желобов. 1

Методом защелкивания зафиксируйте внешнюю кромку желоба во всех

элементах. 2

Желоб вставляется в фитинги до отметки «Вставить до сих пор». 3

ВНИМАНИЕ! Если заглушку желоба необходимо разместить непо-

средственно после воронки желоба, то необходимо ее крепить

через фрагмент желоба длиной 70 мм.

ВНИМАНИЕ! Колено трубы 45° стыкуется с воронкой желоба через

фрагмент трубы необходимой длины.

Для монтажа водостока к стропильным ногам, используйте металлический

удлинитель или металлический крюк. При использовании металлического

удлинителя кронштейны закрепляются на нем с помощью винтов и гаек

М6.

Для крепления трубы к стене используются пластиковые хомуты либо

металлические хомуты для дерева или камня.

Смонтируйте хомуты трубы на расстоянии не более 80

см друг от друга и не более 30 см от концов трубы.

Установите трубу в хомуты и затяните их при помощи

саморезов «клоп» 11х3.9 (3.5) мм. Металлические

хомуты стягиваются при помощи специального клина,

идущего в комплекте.

Сливное колено должно находиться на расстоянии

примерно 20 см от земли.

w ножовка по металлу, циркулярная торцовочная пила с уста-

новленным мелкозубным диском, углошлифовальная машинка

(болгарка).

ВНИМАНИЕ! Не рекомендуется монтаж при температуре

окружающей среды ниже -10°С.

ВНИМАНИЕ! В монтаже

запрещается использовать

различные виды герметиков

для соединения элементов

водостока между собой, т.к.

при этом исключается воз-

можность движения желоба

и трубы при тепловых рас-

ширениях. Герметичность

достигается за счет особых

красных уплотнителей.

Исключением является составной угол желоба 90-150°, где для соединения двух половинок угла

между собой рекомендовано использовать клей на основе цианоакрилада (супер-клей), клей ПВХ

или каучуковый герметик.

Для наилучшей герметичности и улучшения скольжения во время расши-

рения/сжатия желобов вследствие теплового расширения, рекомендуется

перед установкой желобов нанести на уплотнители силиконовую смазку.
