Расчет требуемого количества водостока

Для примера расчета взят наиболее популярный тип дома с типовой кры-

шей площадью 159 м2.

Углы желоба

Количество углов желоба равно количеству углов кровли.

На нашем примере один внутренний угол (Рис. 1). Углы желоба пластико-

вого водостока GL универсальны, то есть один и тот же элемент можно

использовать и как внутренний угол, и как наружный.

Желоба

В пластиковом водостоке GL все желоба по 3 м. Измерьте и сложите

длину всех сторон кровли, на которых будут устанавливаться желоба.

Разделите получившееся число на 3 и округлите в большую сторону.

В нашем примере получилась общая длина 26,5 м, что соответствует 9

желобам.

Воронки

Количество воронок определяется площадью кровли и длиной желобов.

Одна воронка пластикового водостока GL собирает воду с 62 – 87 м2

кровли но не более, чем с 10 п.м. желоба. В нашем примере общая длина

желобов составляет 26,5 м, общая площадь кровли - 159 м². Это соответ-

ствует 3 воронкам. Но на нашем примере будет установлено 4 воронки,

так как самый большой скат имеет длину более 10 п.м. и на него требу-

ется 2 воронки (Рис. 2).

Соединители и заглушки желоба

Количество соединителей желоба рассчитывается индивидуально для

каждого ската кровли. Возьмите длину ската кровли, разделите это число

н а 3 ( д л и н а ж е л о б а ) и о к р у г л и т е п о л у ч и в ш е е с я ч и с л о в м е н ь ш у ю с т о р о н у .

На нашем примере нам необходимо 8 соединителей желобов.

Если система замкнута, то заглушки не требуются. Если система не зам-

кнута, как в нашем примере, то заглушки ставятся по краям желобов. Для

нашего примера необходимо 6 заглушек желоба (Рис. 3).

Кронштейны желоба

Кронштейны желоба устанавливаются на расстоянии не более 50 см друг

от друга. Кронштейны желоба устанавливаются с каждой стороны соеди-

нительного элемента (будь то соединитель желоба, угол желоба или

воронка желоба) на расстоянии не более 10 см. Количество необходимых

кронштейнов можно рассчитать по следующей формуле:

кроншт

= L

желоб

/50 + (N

угл

+ N

соед

+ N

вор

)×2

Где N

кроншт

- общее количество кронштейнов; L

желоб

- общая длина

желобов в сантиметрах; N

угл

- количество углов; N

соед

- количество

соединителей желоба; N

вор

- количество воронок. Для нашего примера

нам понадобится 79 кронштейнов.

Трубы

Для расчета количества труб необходимо высоту здания до карниза поде-

лить на длину трубы (3 м), умножить на количество воронок и округлить в

большую сторону.

Соединительное колено трубы, сливное колено, соединитель

труб

Если на стенах в местах расположения водосточной трубы нет выступов

более 2 см, то для каждой воронки потребуется всего 2 соединительных

колена трубы и 1 сливное колено. Соединитель труб используется для

соединения труб между собой, если высота стены более 3 м.

Хомуты трубы

Расстояние между хомутами не должно быть более 80 см. Обязательна установка хомутов в местах соедине-

ния труб между собой (хомутом закрепляется нижняя труба) и в местах соединения с коленами трубы.

ИТОГО:

Для нашего примера потребуется: 9 желобов, 79 кронштейнов желоба, 1 угол желоба, 8 соединителей жело-

бов, 4 воронки желоба, 6 заглушек желоба, 8 труб, 28 хомутов трубы, 8 колен трубы, 4 соединителя труб, 4

сливных колена.

Для более точного расчета водостока конкретно для вашего дома обратитесь к менеджеру в точке продаж

по месту вашего нахождения.

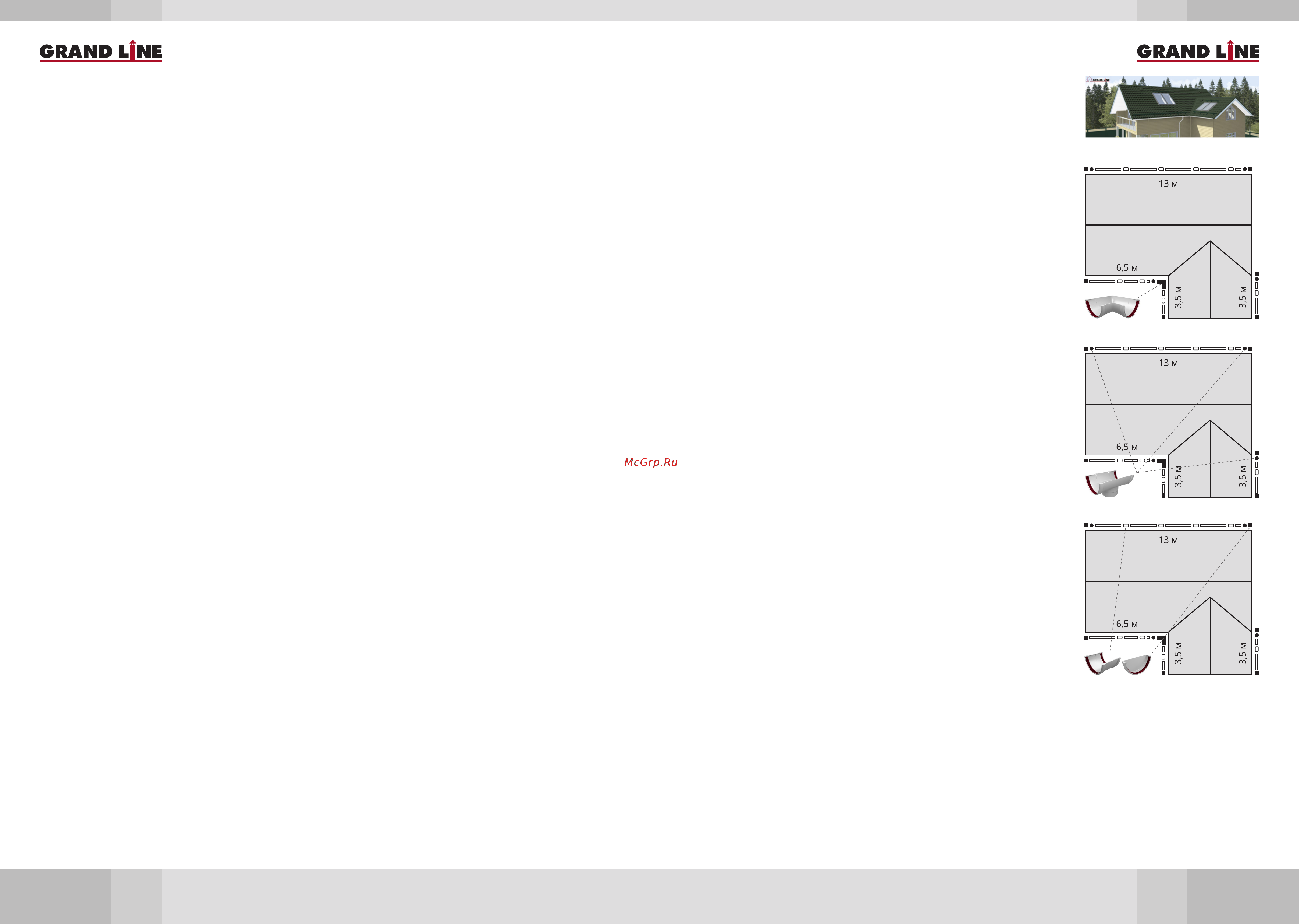

Рис 1

Рис 2

Рис 3

Основные сведения о продукции и производителе:

Общая информация

Производитель: Grand Line®.

Гарантийные обязательства

Условия гарантии

Хранение

Транспортировка

Пластиковые водосточные системы Grand Line® предназначены для отведения дождевых и талых вод с кро-

вель различных типов и конструкций.

Адрес производства: 249037, Россия,

Калужская область, г. Обнинск, Киевское ш., 35.

E-mail: pvc@grandline.ru

Производитель гарантирует:

w В течение 30 лет - отсутствие деформаций (растрескивание, вздутие, расслаивание) из-за воздействия кли-

матических и экологических факторов для всех элементов пластиковых водосточных систем Grand Line®.

w В течение 10 лет - стабильность* цветов и отсутствие обесцвечивания продукции.

*Стабильность цвета - плавное, незначительное и равномерное (без пятен) изменение насыщенности цвета.

Гарантия распространяется на продукцию при соблюдении следующих условий:

w хранение, уход и транспортировка осуществлялись в соответствии с данной инструкцией;

w продукция использовалась по прямому назначению;

w монтаж продукции осуществлялся специалистами, имеющими соответствующую лицензию на проведение

строительно-монтажных работ, и соблюдении ими требований данной инструкции.

w Упаковки с фитингами (элементами водосточной системы, не являющимися трубами и желобами) хранятся

строго в складских помещениях. Трубы и желоба также рекомендуется хранить в складских помещениях,

но допускается уличное хранение. В случае уличного хранения труб и желобов необходимо организовать

5% уклон для стекания дождевой воды. Так же при уличном хранении необходимо обязательно соблюдать

целостность упаковки. Если продукция не кратна упаковке и хранится без нее, необходимо накрывать изде-

лия брезентовой тканью

w Желоба и трубы в обязательном порядке должны храниться над уровнем пола в складских помещениях

и над уровнем земли на строительных площадках. При хранении желоба и трубы должны быть уложены на

ровную поверхность, организованную из сложенных поддонов или деревянных балок с максимальным рас-

стоянием 50 см.

ВНИМАНИЕ! Не допускайте скручивания, переломов, изгибов, деформаций продукции при хране-

нии.

w транспортировать продукцию необходимо крытым транспортом;

w упаковки с продукцией не должны выступать за длину кузова;

w транспортировать продукцию необходимо в фирменной упаковке производителя (в случае перевозки про-

дукции без упаковки необходимо прокладывать продукцию материалом, предотвращающим повреждения и

возникновение царапин);

w упаковки должны быть закреплены в машине таким образом, чтобы полностью исключить возможность их

перемещения при транспортировке;

w при перевозке продукции температура воздуха в крытом кузове не должна превышать +50°С и опускаться

ниже -50°С.

w погрузка и разгрузка желобов и труб должна осуществляться двумя людьми, упаковки должны браться с двух

краев во избежание перегибов, переломов, скручиваний.

ВНИМАНИЕ! Не допускается бросать, перегибать и деформировать упаковки с продукцией при

погрузке, разгрузке.
