Установка замка с L кронштейном

Проверьте работоспособность электромагнитного замка до начала монтажа.

Крепление замка и якоря на двери осуществляйте как можно дальше от дверных

петель.

Установка замка

 Выберите место для монтажа замка.

 Приложите L кронштейн к дверной раме, отметьте отверстия для крепления.

Просверлите отверстия.

 Прикрутите L кронштейн к замку с помощью винтов из набора для крепежа.

 Закрепите конструкцию на дверной раме с помощью крепежа.

Установка ответной планки (якоря)

При установке, центр якоря должен совпадать с центром электромагнита. Якорь

должен полностью совпадать с электромагнитом замка.

 Используя шаблон, отметьте и просверлите одно сквозное отверстие для крепежа

якоря и два несквозных отверстия для направляющих.

 Положите якорь на ровную, твердую поверхность. Аккуратно забейте направляющие

молотком в якорь.

 Прикрепите ответную пластину к двери, согласно схеме. При установке необходимо

обеспечить люфт пластины относительно крепежного винта. Для этого воспользуйтесь

резиновой шайбой из комплекта.

 При закрытой двери отрегулируйте совпадение всей площади якоря с рабочей

поверхностью замка. Окончательно притяните все винты.

 Проверьте систему, подайте питание на замок согласно его характеристикам.

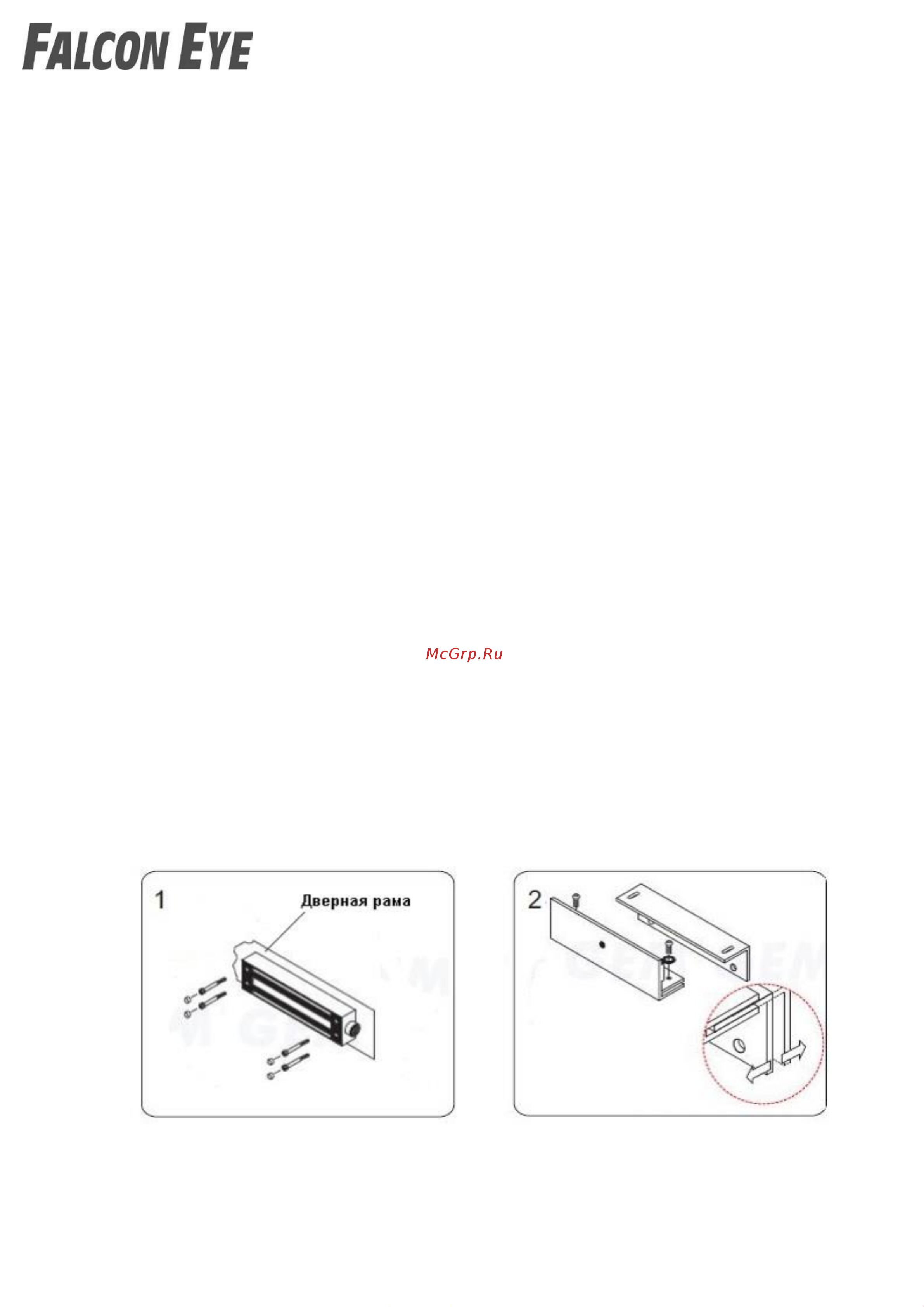

Установка замка с Z кронштейном

1. Выберите место для крепления замка. Приложите замок, отметьте отверстия для

крепежа. Просверлите отмеченные отверстия. Закрепите замок на дверной раме.

2. Соберите Z кронштейн и убедитесь, что Z кронштейн поддается регулировке.

3. Вставьте направляющие штифты в пластину якоря. Направляющие штифты

предотвращают поворот якоря.
