Введение

DA-100

Преобразователь давления

Краткое руководство

3 Монтаж на объекте

ВНИМАНИЕ

Не допускается использовать преобразователь с давлением в системе,

превышающую верхний предел измерения.

Несоблюдение данного указания может привести к серьезному повреждению и/или

поломке оборудования.

ОПАСНОСТЬ

Монтаж производить только при отсутствии давления в магистрали, и отключенном

электрическом питании преобразователя и всех подключенных к нему устройств.

Настоящее руководство предназначено для ознакомления обслуживающего персонала с

монтажом и эксплуатацией преобразователей давления DA100 (далее –«преобразователь» или

«DA100»).

Преобразователь давления изготавливается в различных модификациях:

1 Назначение

Преобразователь предназначен для непрерывного преобразования давления жидкости в

унифицированный электрический сигнал постоянного тока 4-20 мА.

Область применения преобразователя – системы контроля, автоматического регулирования и

учета в различных отраслях промышленности.

Рабочая среда для преобразователя – жидкость (в т. ч. техническая вода) при давлении, не

превышающем верхний предел измерения преобразователя (ВПИ).

2 Технические характеристики

ВНИМАНИЕ

При установке преобразователя необходимо исключить заиление измерительной

мембраны.

Положение преобразователя при монтаже

–

произвольное, удобное для монтажа, демонтажа и

обслуживания. Монтаж преобразователя рекомендуется производить совместно с

трехходовыми клапанами. Преобразователь нельзя использовать с агрессивными средами, в

таком случае нужно устанавливать разделительную мембрану.

Для обеспечения правильной работы преобразователя, следует при эксплуатации

контролировать, чтобы входные отверстия на защитном колпачке преобразователя оставались

чистыми.

Рисунок 2 – Варианты монтажа на объекте

4 Подключение

ВНИМАНИЕ

При монтаже внешних электрических связей преобразователя

необходимо исключить возможность попадания влаги к

сигнальному

кабелю.

ВНИМАНИЕ

При подключении источника питания требуется соблюдать полярность!

Неправильное подключение может привести к порче оборудования.

Подключение преобразователя следует выполнять согласно схеме на рисунке 3.

Рисунок 3 – Схема подключения

5 Возможные неисправности

Неисправность

Причина

Метод устранения

Выходной сигнал

отсутствует

Обрыв в линии нагрузки или в цепи

питания

Найти и устранить обрыв

Короткое замыкание в цепи питания

Найти и устранить замыкание

Не соблюдена полярность при

подключении источника питания

Поменять полярность

Выходной сигнал

нестабилен или

не изменяется

при подаче

давления

Засорение входного отверстия

приемной полости штуцера

преобразователя

Произвести чистку входного

отверстия*

Нарушена герметичность в линии

подвода давления

Найти и устранить негерметичность

Окислены поверхности контактов

Отключить питание. Освободить

доступ к контактам. Очистить

контакты

* При чистке приемной полости штуцера категорически запрещается какое-либо механическое

воздействие на мембрану тензопреобразователя!

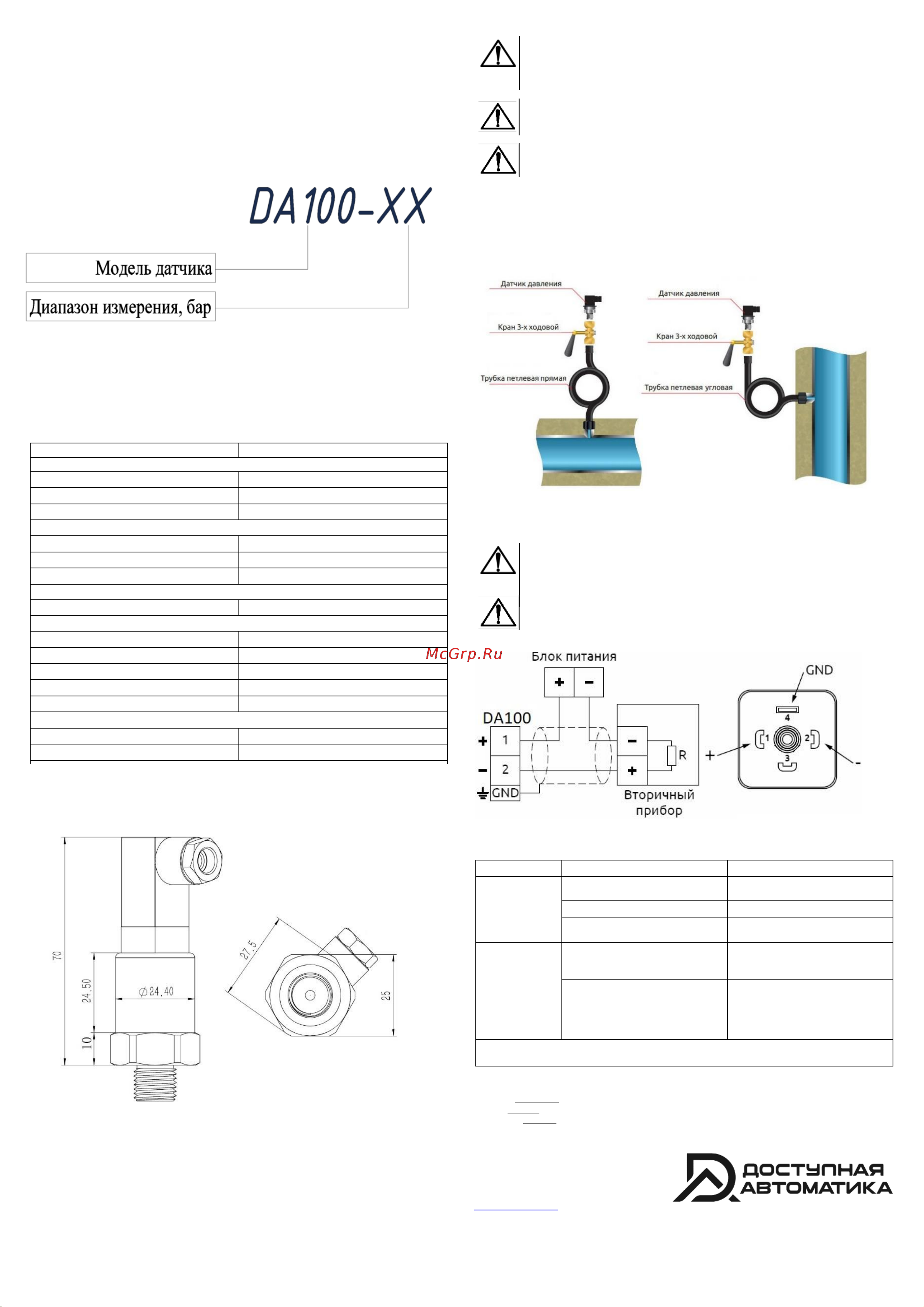

Рисунок 1 – Габаритные размеры

ХАРАКТЕРИСТИКИ МОДЕЛИ:

Дата продажи:

Артикул:

DA100-ХХ

Выход:

4-20мА

Зав.номер:

ХХХХХ

м.п.

Контакты:

ООО «Доступная Автоматика»

info@analite.ru

+7 343 227 227 4

г. Екатеринбург

Наименование

Значение

Питание

двухпроводная токовая петля 4-20 мА

Напряжение питания

12 – 24В DC

Потребляемая мощность, не более

0,9 Вт

Канал измерения давления

Верхний предел измерения (ВПИ) *

1…40 бар (в зависимости от модели)

Предельное давление перегрузки, не менее

150 % от ВПИ

Основная приведенная погрешность

0.5% ВПИ

Выход

Тип выходного сигнала

4-20 мА пост. тока

Конструкция

Тип электрического соединителя

Разъем DIN43650

Степень защиты корпуса

IP65

Материал корпуса

нержавеющая сталь AISI 304

Тип резьбы

М20х1.5

Габаритные размеры

см. рисунок 1

Условия эксплуатации

Температура измеряемой среды

-20…+70 °С

Температура окружающего воздуха

-20…+70 °С

* Нижний предел измерения равен 0 м. вод. ст.
