Таб.1 Назначение разъемов, индикаторов PoE Splitter/2W

№

п/п

Разъем,

индикатор

Назначение

RJ-45

Разъем RJ-45 (розетка) для подключения кабеля

с данными и питанием от источника PoE

(инжектор или PoE коммутатор).

RJ-45

Разъем RJ-45 (штекер) для передачи данных

Ethernet на подключенное к сплиттеру сетевое

устройство без поддержки PoE.

DC5.5х2.1мм

Штекер DC 5,5 мм предназначен для подачи

питания 12V постоянного тока на подключенное к

сплиттеру сетевое устройство без поддержки

PoE.

LED

индикатор

LED индикатор питания. Постоянно светится –

PoE поступает на вход сплиттера, гаснет, когда

срабатывает защита от КЗ на нагрузке.

6. Подключение

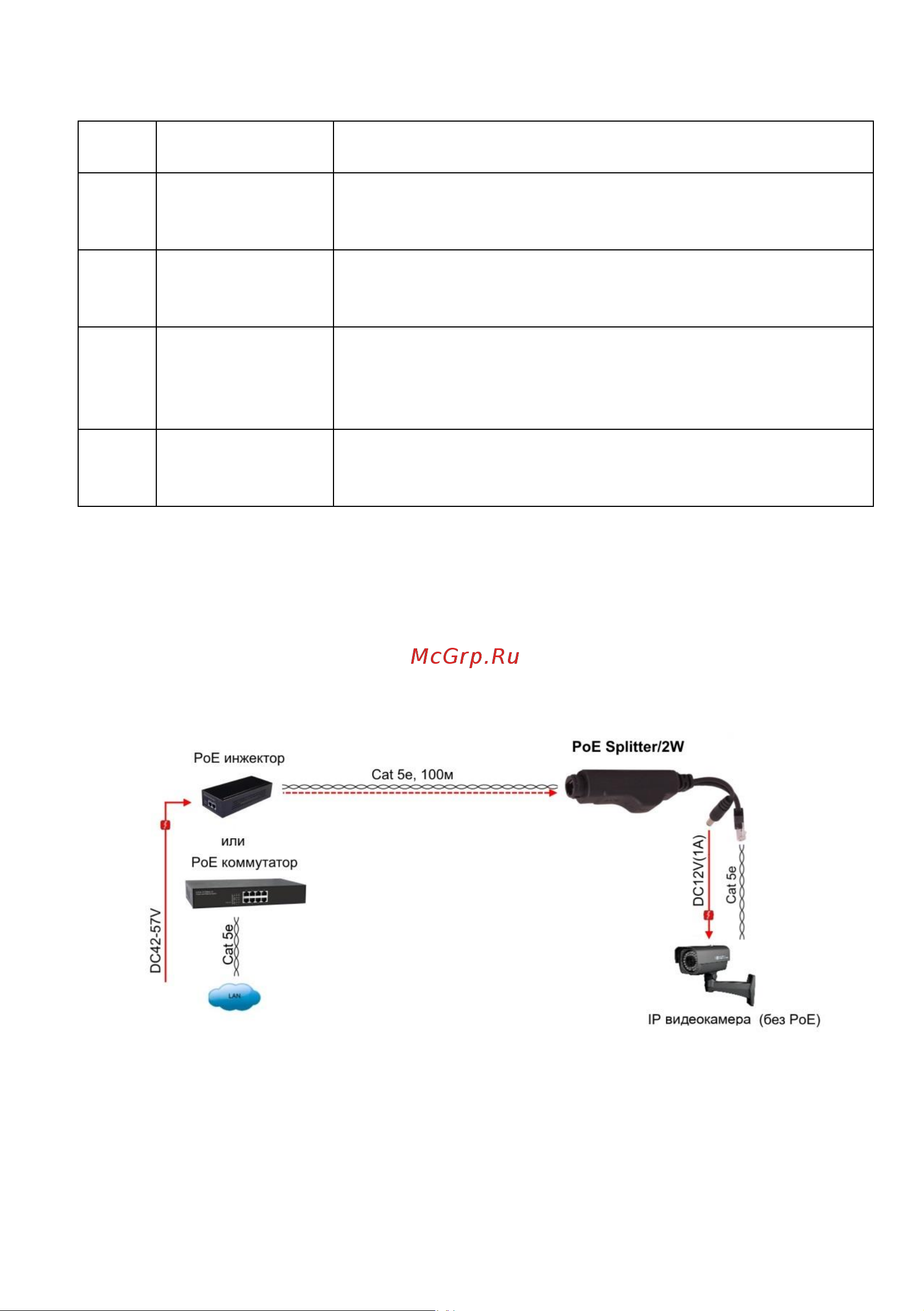

Рис.3 Типовая схема подключения сплиттера PoE Splitter/2W
