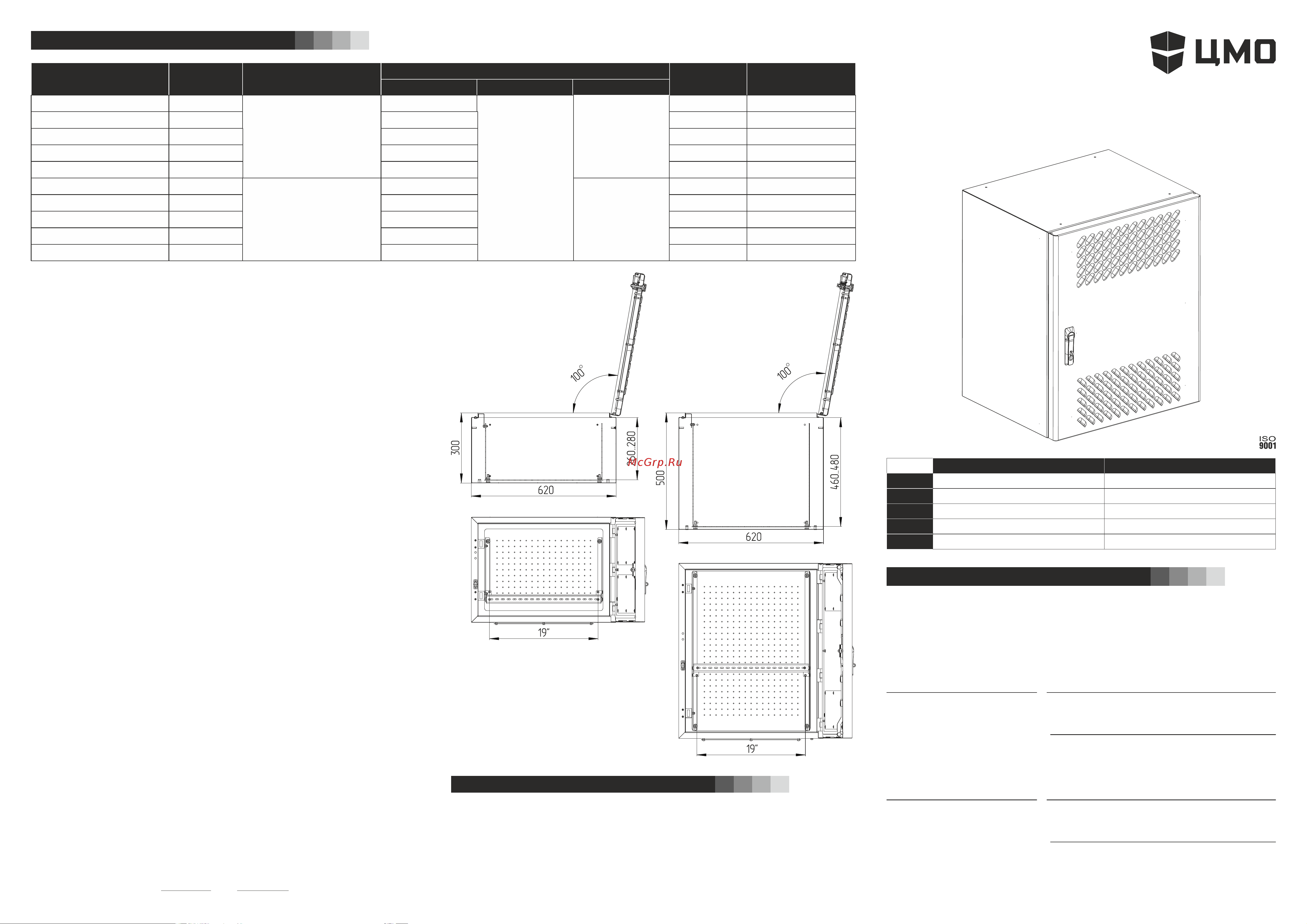

Шкаф всепогодный навесной ШТВ-Н ________________________________
соответствует техническим условиям ТУ BY 800008148.008–2010 и признан
годным к эксплуатации
Шкаф всепогодный
навесной ШТВ-Н
ИДФУ.305503.400 ПС
6U
9U
12U
15U
18U
ШТВ-Н-6.6.3-4ААА
ШТВ-Н-9.6.3-4ААА
ШТВ-Н-12.6.3-4ААА
ШТВ-Н-15.6.3-4ААА
ШТВ-Н-18.6.3-4ААА
Глубина 300 мм
ШТВ-Н-6.6.5-4ААА
ШТВ-Н-9.6.5-4ААА
ШТВ-Н-12.6.5-4ААА
ШТВ-Н-15.6.5-4ААА
ШТВ-Н-18.6.5-4ААА
Глубина 500 мм
Шкафы
Изделие соответствует:
ТУ BY 800008148.008–2010
ГОСТ 32127-2013
СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Инженер по качеству
М.П.
год, месяц, число
ВНИМАНИЕ!
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных
характеристик
/
личная подпись расшифровка подписи
Упаковщик
М.П.
год, месяц, число
/
личная подпись расшифровка подписи
А3 02.19
Паспорт
1. НАЗНАЧЕНИЕ
1.1 Шкафы всепогодные навесные ШТВ-Н предназначены для размещения автономно
функционирующего активного и пассивного телекоммуникационного оборудования, обеспечи-
вает защиту от воздействия окружающей среды и несанкционированного доступа. Уровень
защиты IP65 (при использовании вентиляции IP54).
1.2 Вид климатического исполнения У1 по ГОСТ 15150 с предельными рабочими температура-
ми воздуха при эксплуатации от минус 50°С до плюс 45°С и относительной влажности не более
80% при температуре плюс 20°С.
1.3 Предназначен для установки в закрытых помещениях или на открытом воздухе.
1.4 Не предназначен для эксплуатации во взрывопожароопасных зонах.
1.5 Шкаф имеет степень защиты, обеспечиваемой оболочкой, IP65 (с установленным кондицио-
нером либо вентилятором – IP54).
2. ОПИСАНИЕ ИЗДЕЛИЯ
2.1 Корпус шкафа имеет металлическую сварную конструкцию, внутри покрыт термоизоляцион-
ным материалом. Дверь шкафа подготовлена для установки вентиляторного модуля потолочно-
го по ТУ РБ 800008148.004–2005 R-FAN-х, фильтрующего элемента для очистки воздуха R-
FAN-F, а также имеется предустановленная DIN-рейка для установки нагревателей / термореле /
гигростата / датчиков. В комплект шкафа входят задняя оцинкованная панель и комплект
вертикальных юнитовых панелей 19”.
2.2 Шкаф крепится на стену при помощи 4-х уголков (анкеры не входят в комплект поставки), при
необходимости можно применить крепление на столб (не входит в комплект поставки). В
основании шкафа предусмотрена съемная заглушка для ввода кабеля. Для крепления на столб
необходимо докупить комплект крепления на столб ККС (см. примеры на листе 2).
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
Все металлические элементы шкафа должны быть соединены с элементом для подключения
защитного заземления с помощью электрических проводников или крепежных соединений.
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1 Изготовитель гарантирует соответствие шкафа требованиям конструкторской документации
и ТУ BY 800008148.008–2010 при соблюдении потребителем условий транспортирования,
хранения, монтажа и эксплуатации.
4.2 Гарантийный срок эксплуатации шкафов 12 месяцев.
4.3 Гарантийный срок хранения не более 6 месяцев.
ВНИМАНИЕ! Изготовитель не несет ответственности за сохранность шкафа с установлен-
ным оборудованием заказчика при транспортировке.
5. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И УТИЛИЗАЦИИ
5.1 Изделие не содержит в своем составе материалов опасных для жизни и здоровья человека,
вредных для окружающей среды. Изделие не содержит в своём составе драгоценных металлов.
5.2 Транспортирование шкафов в упаковке может осуществляться любым видом транспорта в
крытых транспортных средствах, в соответствии с правилами перевозки грузов, действующих на
данном виде транспорта. Условия транспортирования, в части воздействия климатических
факторов, должны соответствовать группе хранения 4 по ГОСТ 15150.
5.3 Условия хранения по группе 2 ГОСТ 15150–69.
5.4 Утилизацию изделия производят по общим правилам, действующим у потребителя.
6. ИЗГОТОВИТЕЛЬ
Республика Беларусь, 223051, Минская область, Минский район, аг. Колодищи, ул. Минская, д. 67А,
тел.: +375 (17) 500-00-00, e-mail: , сайт: ИООО «ЦМО»info@cmo.ru www.cmo.ru,
Высота
(U)
Полезная глубина
19'' (мм)
Масса
не более (кг)
Высота Ширина
Глубина
Кол-во
кронштейнов (U)
ШТВ-Н-6.6.3-4ААА
ШТВ-Н-9.6.3-4ААА
ШТВ-Н-12.6.3-4ААА
ШТВ-Н-15.6.3-4ААА
ШТВ-Н-18.6.3-4ААА
ШТВ-Н-6.6.5-4ААА
ШТВ-Н-9.6.5-4ААА
ШТВ-Н-12.6.5-4ААА
ШТВ-Н-15.6.5-4ААА
ШТВ-Н-18.6.5-4ААА
6
9
12
15
18
6
9
12
15
18
220
420
450
500
600
750
900
450
500
600
750
900
620
330
530
27
32
37
44
50
35
40
45
55
62
12
18
22
30
36
12
18
22
30
36
Обозначение
шкафа (артикул)
*Габаритные размеры (мм)
Допустимая распределенная статическая нагрузка до 150 кг
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Для шкафов глубиной 500 ммДля шкафов глубиной 300 мм
КОМПЛЕКТ ПОСТАВКИ
Шкаф поставляется в собранном виде в картонной упаковке:
Шкаф – 1 шт.
Паспорт – 1 шт.
Кронштейны крепления на стену – 4 шт.
Болты М8х16 для кронштейнов крепления на стену – 4 шт.
Кронштейны юнитовые – 12/18/22/30/36 (см. табл. с тех. характеристиками)
DIN-рейка – 1 шт.
