Замок с язычком на шкафах 6U, 9U

Замок ригельный 3-х точечный

на шкафах 12U, 15U, 18U

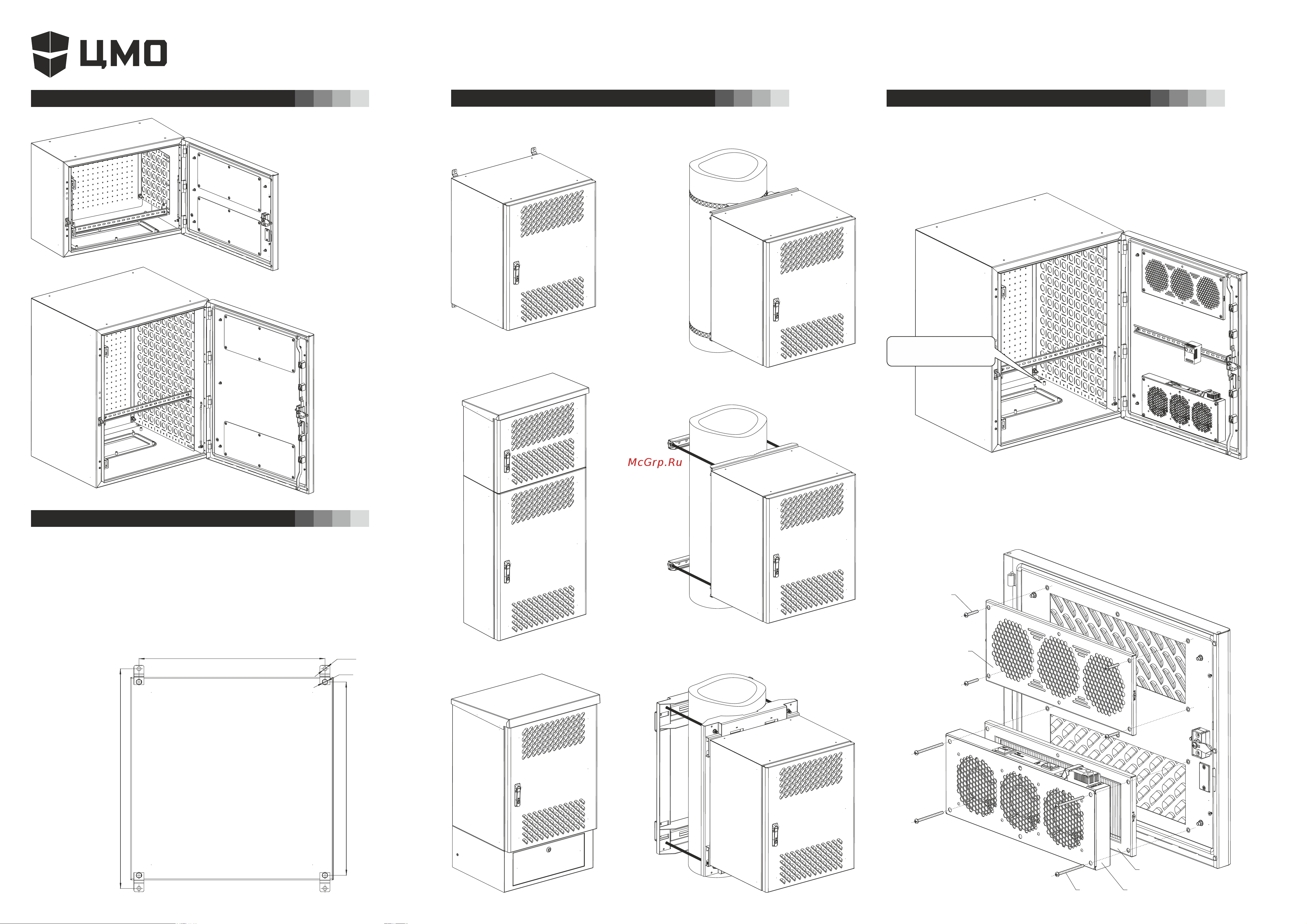

Руководство по эксплуатации: шкаф всепогодный навесной ШТВ-Н

УСТАНОВКА

550

Ø 12

6U 422 / 9U 472 / 12U 572 / 15U 722 / 18U 872

6U 500 / 9U 550 / 12U 650 / 15U 800 / 18U 950

Установка шкафа, кронштейнов юнитовых и ввод кабеля

Ввод кабеля осуществляется через заглушку с пенорезиновым уплотнением в основании

шкафа. Заглушка съёмная и взаимозаменяемая с такими же на двери. Отверстия под ввод

кабеля в ней делает потребитель в зависимости от размеров и количества вводимого кабеля.

Кронштейны юнитовые можно установить как вертикально так и горизонтально по всей

поверхности панелей юнитовых.

Шкаф предназначен для установки на стену (кронштейны для установки на стену входят в

комплект поставки) или для установки на столб (комплект крепления на столб ККС докупается

отдельно, см. п. МОНТАЖ).

ЗАМОК

МОНТАЖ

Пример монтажа на "Комплет крепления на столб

ККС-ШТВ-600"

Допустимая нагруза до 100 кг

Пример монтажа на "Комплет крепления

усиленный на столб ККС-ШТВ-600У"

Допустимая нагруза до 150 кг

Пример монтажа на "Комплет крепления на столб

для тяжелых шкафов ККС-ШТВ-Н-12-18U"

Допустимая нагрузка до 250 кг

Допустима навеска двух шкафов (на обе стороны)

Пример установки кронштейнов

для навески на стену

(входят в комплект поставки)

Пример соединения двух шкафов ШТВ-Н

(винтами и гайками М6 по 4 шт.)

с установленной крышей дождевой

КД-ШТВ-Н-620.х

Пример установки цоколя

ОС-ШТВ-Н-250.х и крыши дождевой

КД-ШТВ-Н-620.х

СИСТЕМЫ ВЕНТИЛЯЦИИ И ОБОГРЕВА

Для обогрева шкафа на DIN-рейку или монтажную панель можно установить нагреватель

150W/250W/400W и термореле / гигростат для управления им.

В базовой комплектации шкафа места установки закрыты заглушками с пенорезиновым

уплотнителем.

DIN-рейку можно установить по центру двери, если это не помешает системам вентиляции.

Конструкция шкафа предусматривает установку систем вентиляции: фильтра R-FAN-F,

вентиляторных модулей R-FAN-х (ТУ РБ 800008148.004–2005).

Пример установки R-FAN-F и R-FAN в дверь

M5x30

R-FAN-F-IP55

R-FAN-F-IP21

M5x70 R-FAN-3T

Место подключения

внешнего заземления

При большом тепловыделении внутри шкафа допустима установка дополнительного

вентилятора R-FAN-х на выдув воздуха в верхней части двери (вентиляторы серии R-FAN-х

могут менять направление потока воздуха в зависимости от установки).
