2.4 Заземление

С наружной стороны шкафы серии ШТВ-Н,

ШТВ-НН имеют болт заземления (рис. 4)

который располагается в основании шка-

фа, используется для подключения к шкафу

местного заземлителя с целью обеспечения

заземления шкафа.

При необходимости подключения местно-

го заземления напольных шкафов ШТВ-1,

ШТВ-2 следует использовать имеющуюся

шину заземления.

Болт заземления

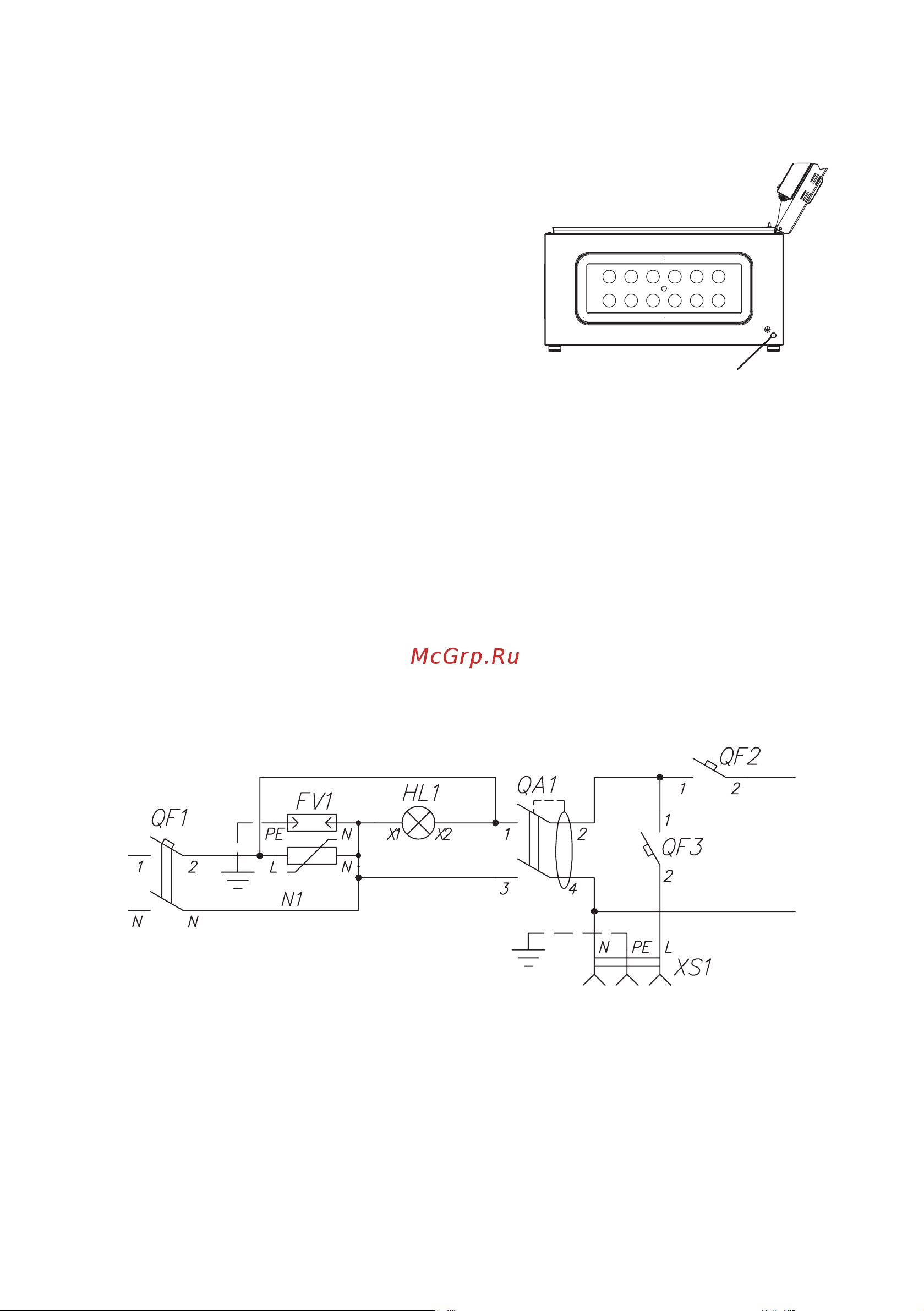

Рисунок 4. Основание шкафа ШТВ-Н

2.5 ВРУ

ВРУ (вводно-распределительное устройство) представляет собой набор актив-

ных компонентов. ВРУ может размещаться как в отдельном корпусе (в шкафах

ШТВ-1), так и на оцинкованной перфорированной монтажной панели (в шкафах

ШТВ-Н, ШТВ-2). ВРУ служит для распределения питания, защиты шкафа от перегру-

зок и утечек, а также для защиты оборудования от высоких токов перенапряжения и

грозовой защиты.

Схема ВРУ представлена на рис. 5, обозначение элементов – табл. 1.

Рисунок 5. Схема ВРУ

Рисунок 4. Основание шкафа

ШТВ-Н, ШТВ-НН
