Обозначение

на схеме

Наименование

Количество

шт.

Примичание

QF1 Выключатель автоматический 20А/1n+N 1

QF2

Выключатель автоматический 4А/1n

ШТВ-Н

Выключатель автоматический 6А/1n ШТВ исп. Т1

Выключатель автоматический 10А/1n ШТВ исп. ТК

QF3 Выключатель автоматический 16А/1n 1

QA1 Устройство защитн. отключения 25А/2n/30мА 1

HL1 Индикатор напряжения 230В 1

FV1 Ограничитель перенапряжения 1+NPE 1

XS1 Розетка для установки на DIN-рейку 16А/2,5n 1

Таблица 1. Обозначение элементов ВРУ

2.6 Защита от перенапряжения

Для защиты оборудования внутри шкафа от грозовых и внутренних перенапряжений в

ВРУ используется ограничитель перенапряжения (FV1 на рис. 6). Ограничитель пере-

напряжения состоит из основания и сменного модуля с цветовым индикатором: оран-

жевый флажок – требуется замена модуля, зелёный – в рабочем состоянии. Огра-

ничитель перенапряжения имеет встроенную тепловую защиту. Проверять состояние

ограничителя перенапряжения следует согласно табл.3

ВНИМАНИЕ! При каждом техническом обслуживании необходимо проверять цвет

флажков модуля.

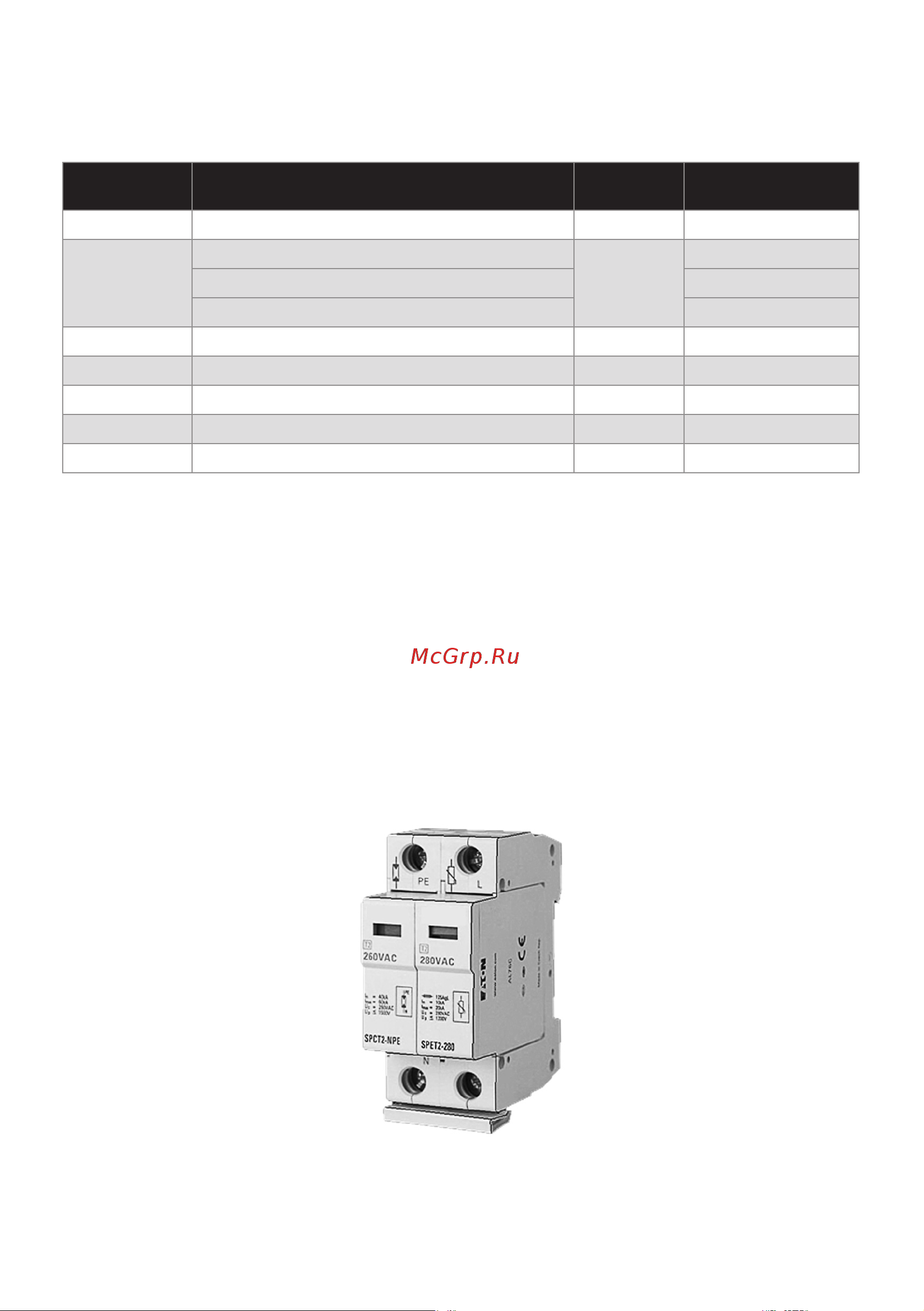

Рисунок 6. Ограничитель перенапряжения

ПАСПОРТ: ШКАФ УКОМПЛЕКТОВАННЫЙ
