2.7 Датчик открытия двери

(SQ1…SQ4 на схеме)

В шкафах установлены датчик контактно-

го типа – переключатели кнопочные (рис. 7),

предназначенный для извещения об открыва-

нии двери. Характеристики датчика приведе-

ны в табл. 2.

Таблица 2. Характеристики датчи-

ка открытия двери

Коммутируемое напряжение, В 250

Коммутируемый ток, А 0,25

2.8 Модульный переключатель

(Используется в шкафах укомплектованных ШТВ-2)

Трехпозиционный двухуровневый модульный переключатель 40 А/2 п (1-0-2)

(QS1 на схеме) предназначен для переключения источника питания шкафа (с основ-

ного питания на генератор) и устанавливается на DIN-рейку (рис. 8). Положение «1»

соответствует питанию от внешнего источника питания (сети), положение «2» пере-

ключателя соответствует питанию от внешнего источника питания через однофазную

вилку (XP1 на схеме), положение «0» – питание отключено.

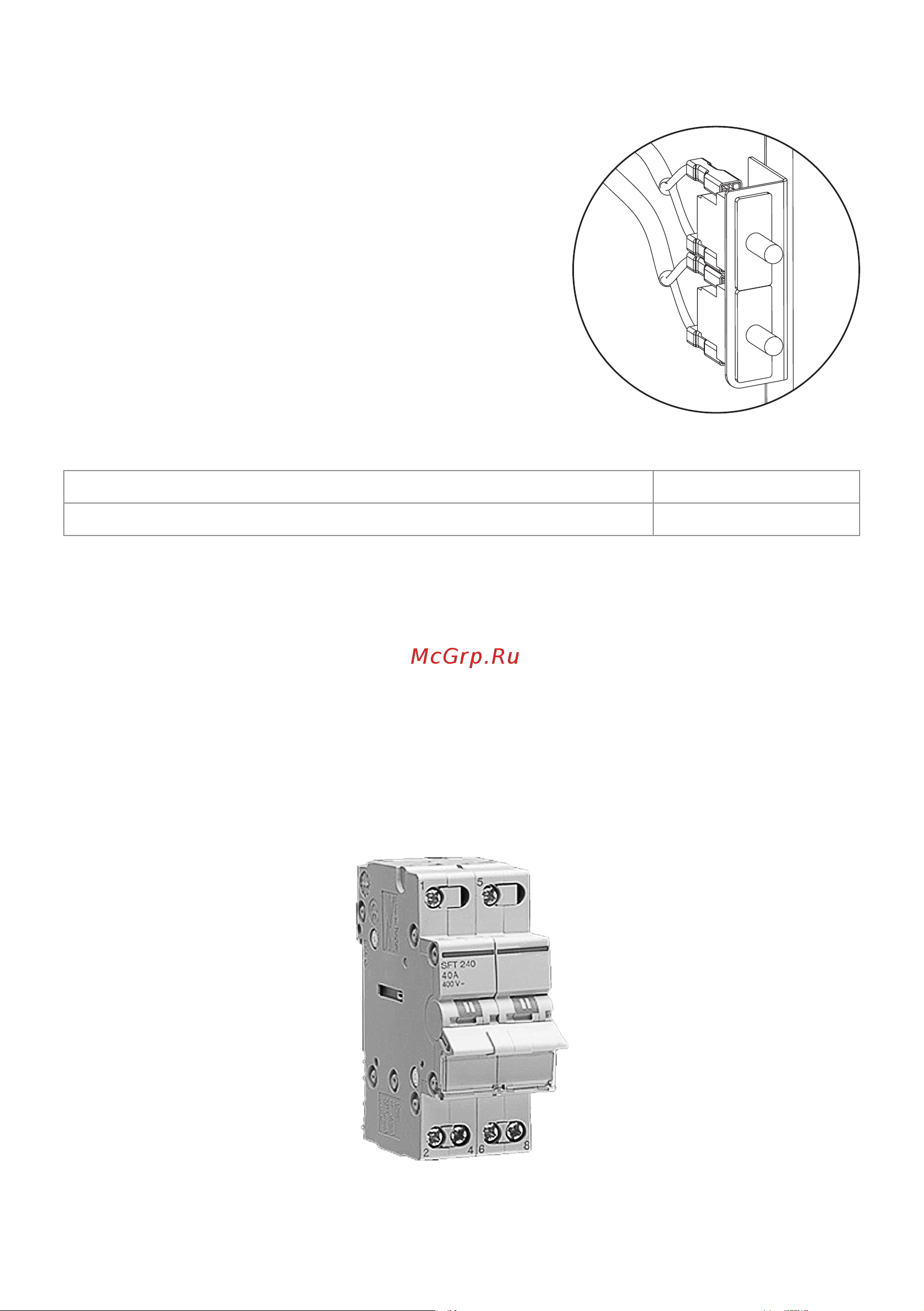

Рисунок 8. Модульный переключатель

Рисунок 7. Датчик открытия двери

ПАСПОРТ: ШКАФ УКОМПЛЕКТОВАННЫЙ
