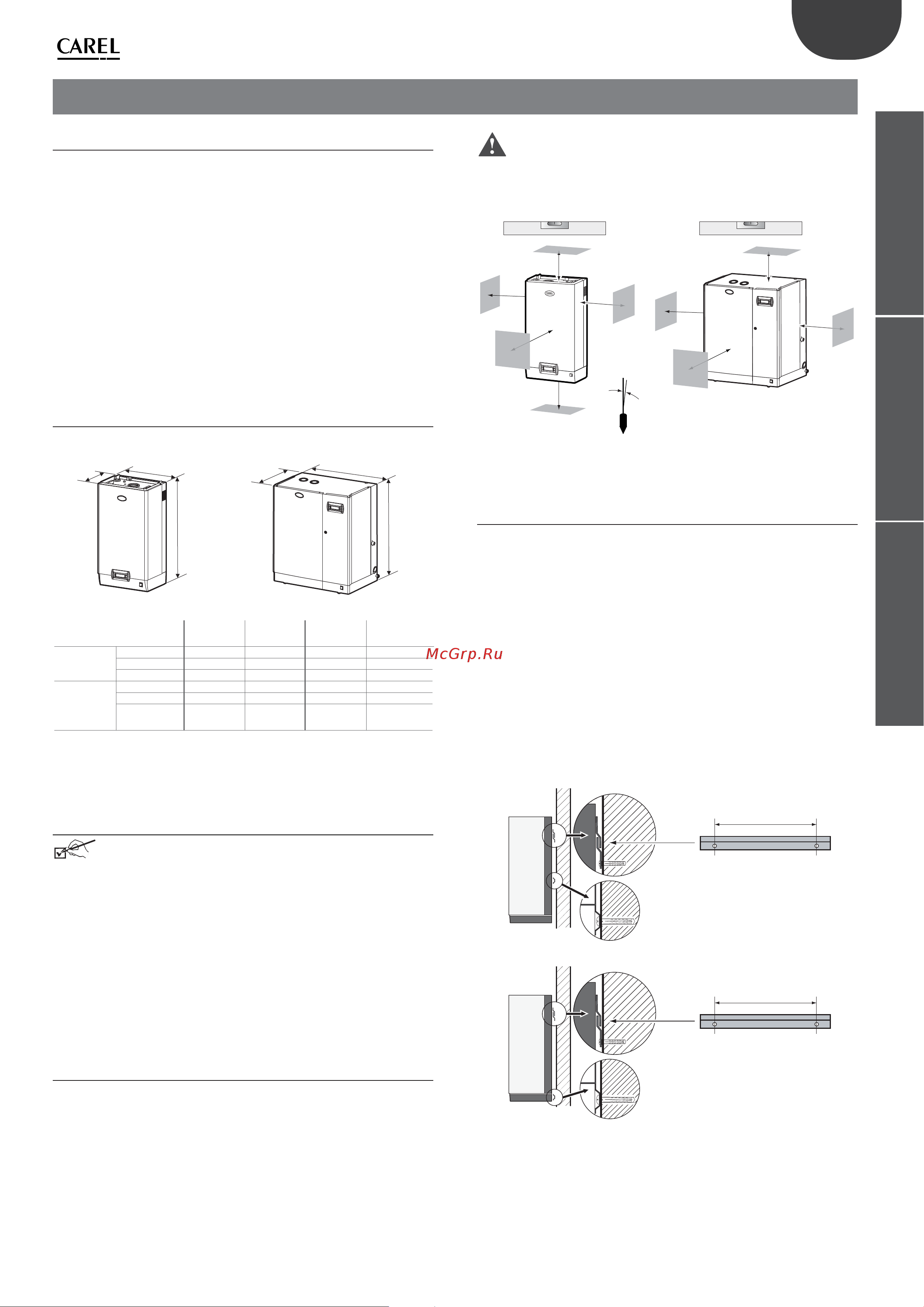

“Wellness” +030220572 - rel. 3.2 - 09.04.2009
УстановщикПользовательОбслуживание
1. ВВЕДЕНИЕ И УСТАНОВКА
1.1 Увлажнители humiSteam Wellness (UEW*)
Компания CAREL выпускает увлажнители с погружными электродами и
жидкокристаллическим дисплеем, предназначенные для управления
и регулирования распределением пара в саунах.
Ниже приведен модельный ряд увлажнителей (см. модельные
обозначения на увлажнителях):
Модель UE001, UE003, UE005, UE008, UE009, UE010, UE015
•
и UE018: компактные увлажнители, обеспечивающие
паропроизводительность до 18 кг/ч. Водопровод подсоединяется
снизу увлажнителя;
Модель UE025, UE035, UE045 и UE065: габаритные увлажнители, •
обеспечивающие паропроизводительность в диапазоне от 25 до
65 кг/ч. Водопровод подсоединяется сбоку увлажнителя.
1.2 Вес и габариты
Модели UE001 - UE018 Модели UE025 - UE065
B
B
A
C
A
C
Рис. 1.a
UE001…
UE008
UE009…
UE018
UE025…
UE045
UE045**…
UE065
габариты
(мм)
A 365 365 545 635
B 275 275 375 465
C 620 712 815 890
вес (кг) брутто 16 20 39 51
нетто 13.5 17 34 44
в рабочем
состоянии*
19 27 60.5 94
Таблица 1.a
*= в рабочем состоянии с водой;
**= модель с переменным питающим напряжением 230 В
1.3 Вскрытие упаковки
проверьте состояние увлажнителя и немедленно уведомите
грузоперевозчика в письменном виде о любых выявленных
повреждениях вследствие небрежной или неправильной
транспортировки;
перед вскрытием упаковки перевезите увлажнитель на место
эксплуатации в соответствии с правилами техники безопасности
(грузоподъемные стропы пропускаются под основанием упаковки
увлажнителя);
вскройте картонную коробку, снимите защитную упаковку и
извлеките увлажнитель, постоянно удерживая его вертикально.
1.4 Установка на стену
увлажнитель устанавливается на прочную стену, способную •
выдержать вес наполненного водой увлажнителя (подробнее
см. раздел Крепление на стену). Увлажнители UE025 - UE065
дополнительно предусматривают возможность установки на пол;
увлажнитель устанавливается вблизи места распределения пара, •
чтобы гарантировать правильную работу увлажнителя;
проверьте, что увлажнитель располагается строго вертикально. •
Между стеной помещения и задней стенкой увлажнителя
необходимо оставить небольшие зазоры для удобства проведения
работ по обслуживанию (см. Рис 1.b).
Важно:
Важно: Во время работы металлический корпус увлажнителя
может нагреваться до температуры свыше 60 °C.
Расстояние до соседних стен
Модели UE001 - UE018 Модели UE025 - UE065
≥ 200
≥ 500
<0,5°
≥ 200
≥ 200
≥ 200
≥ 200
≥ 400
≥ 700
≥ 700
Рис. 1.b
1.5 Крепление на стену
Установите увлажнитель на стену помещения при помощи штатного
крепежного кронштейна и комплекта винтов (см. Рис. 1.d, все размеры
в мм).
Порядок установки:
открутите винты и снимите крепежный кронштейн с 1.
увлажнителя;
закрепите кронштейн на стену помещения (см. Рис. 1.c) и проверьте 2.
положение по пузырьковому уровнемеру; если стена кирпичная,
кронштейн крепится пластиковыми дюбелями (диаметр 8 мм) и
винтами (диаметр 5 мм, длина 50 мм) из комплекта поставки;
повесьте увлажнитель на установленный кронштейн по 3.
направляющей в верхней части задней стенки увлажнителя;
закрепите увлажнитель на стене через отверстие посередине 4.
задней стенки увлажнителя. Вес и габариты см. в таблице 1.a.
Модели UE001 - UE018
X
Модели UE025 - UE065
X
Рис. 1.c
