RUS

“Wellness” +030220572 - rel. 3.2 - 09.04.2009

УстановщикПользовательОбслуживание

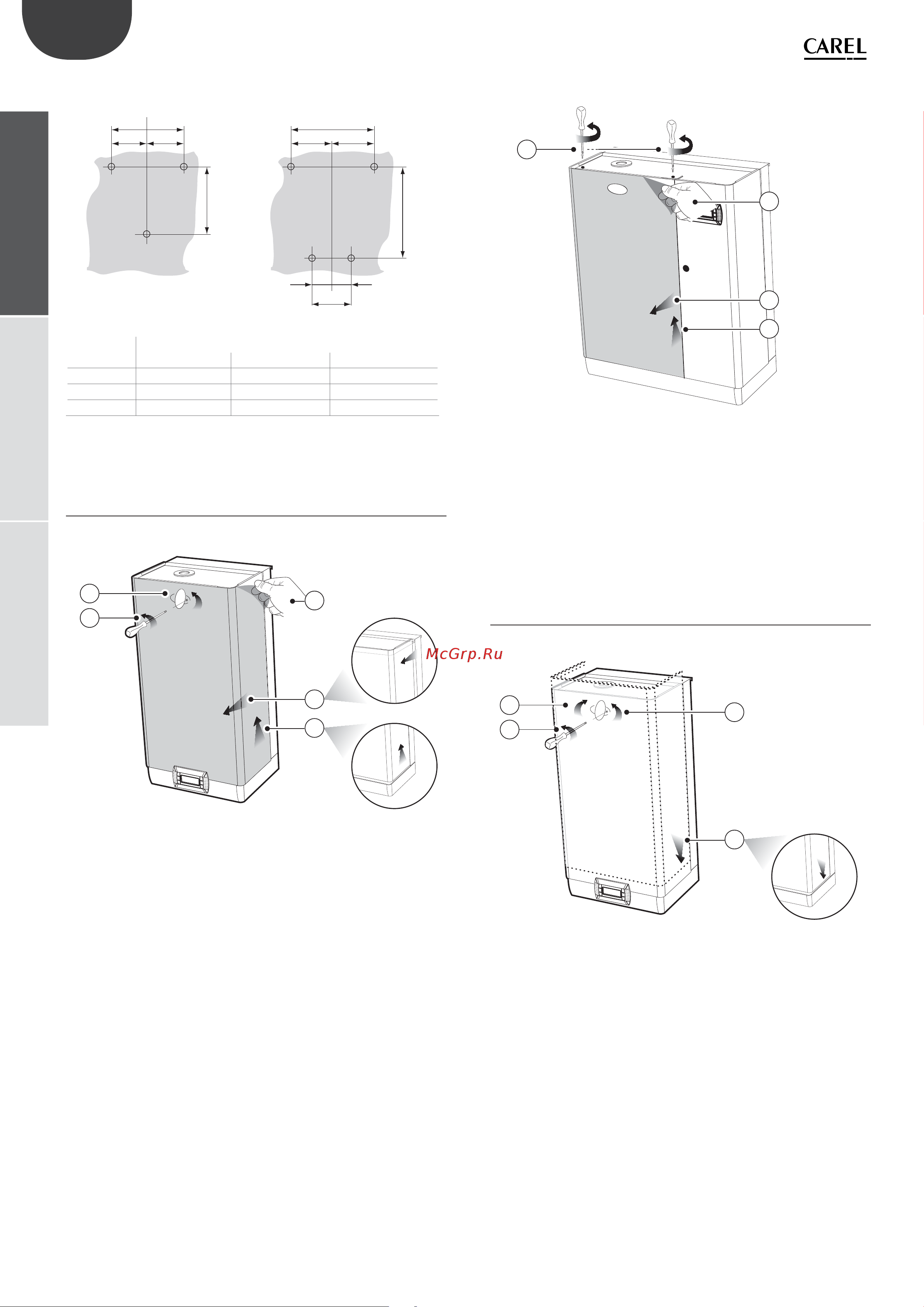

Расстояние между отверстиями в стене

Модели UE001 - UE018 Модели UE025 - UE065

= =

Рис. 1.d

Расстояние

(мм)

Модель

UE001…UE018 UE025…UE045 UE045*…UE065

X 270 310 400

Y 360 655 730

Z - 250 315

* только для моделей с переменным питающим напряжением 230 В

1.6 Снятие лицевой панели

Модели UE001 - UE018:

Рис. 1.e

поверните овальную защелку с логотипом CAREL, прикрывающую

винт заземления;

отверткой выверните винт;2.

возьмите лицевую панель с боков и поднимите примерно на 200 3.

мм, чтобы освободить от выступающих краев увлажнителя;

снимите лицевую панель увлажнителя;4.

снимите защитную пленку.5.

Модели UE025…UE065:

Рис. 1.f

отверткой выверните и вытащите винты крепления в верхней

части увлажнителя;

возьмите лицевую панель сверху и поднимите примерно2.

на 200 мм;

снимите лицевую панель увлажнителя;3.

снимите защитную пленку со всех наружных поверхностей 4.

увлажнителя.

1.7 Установка лицевой панели

Модели UE001 - UE018:

Рис. 1.g

поверните красную овальную защелку с логотипом CAREL,

прикрывающую отверстие винта заземления;

вставьте панель сверху под небольшим углом и опустите вниз до 2.

упора;

отверткой затяните винт заземления;3.

поверните красную овальную защелку с логотипом CAREL, чтобы 4.

прикрыть винт..
