2. ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
Внимание: Перед началом монтажных работ отсоедините
аппарат от сети электропитания.
Модели UE001 – UE018 Модели UE025 – UE130
1
1
4
5
3
4
6
5
4
6
7
2
2
3

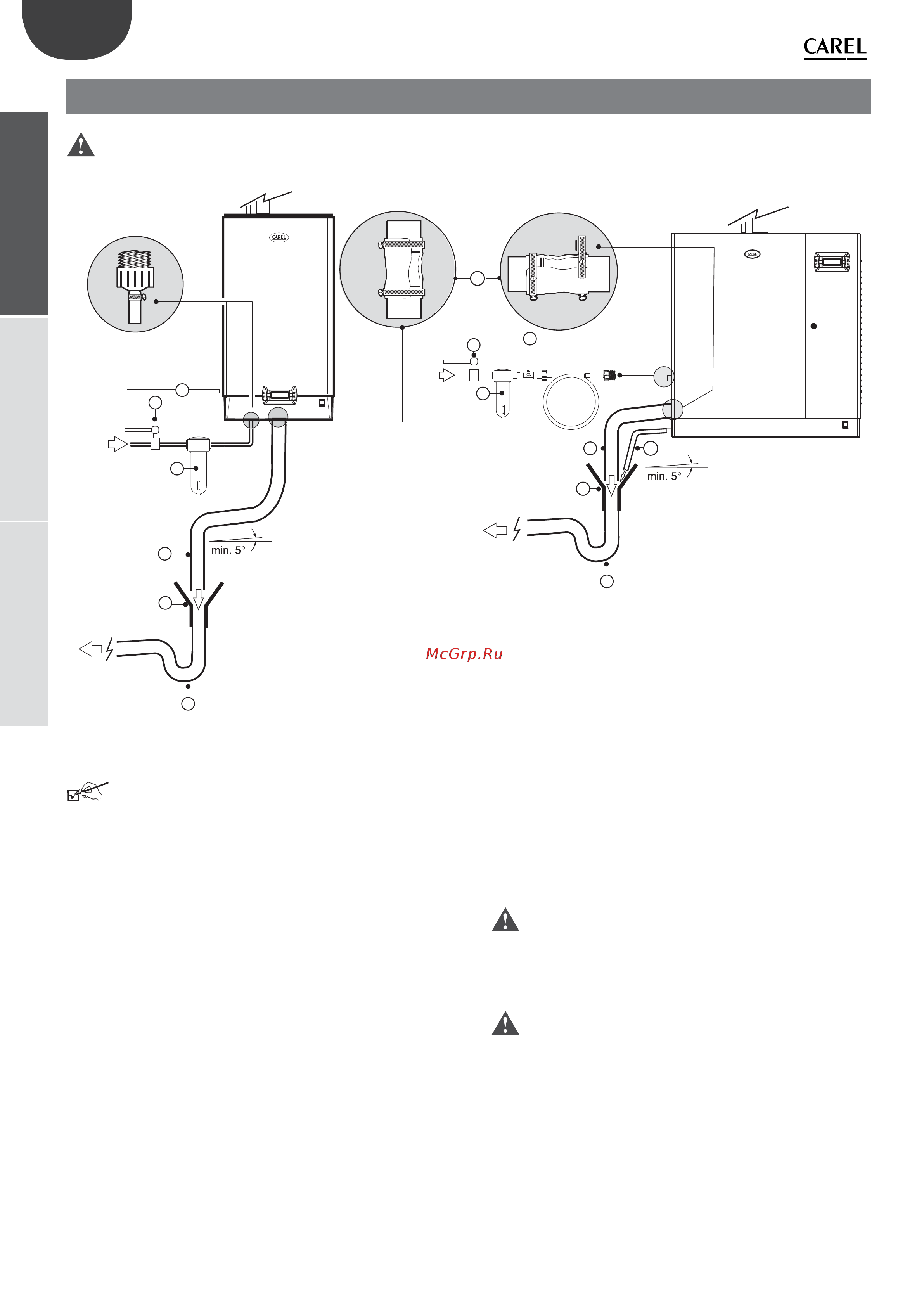

Рис. 2.a
Collegamenti idraulici:
1.
Установите ручной клапан перед агрегатом (это позволит
перекрывать воду).
2.
Подключите увлажнитель к водоснабжению. На моделях
UE001 – UE0018 используйте шланг с фитингами 3/4”G
(см. параграф «Технические характеристики, стр. 47,
оригинальная трубка Carel: код FWH3415000). На моделях
UE025 – UE130 соедините шланг с невозвратным клапаном
(код FWHDCV0000) во избежание вытекания воды из
увлажнителя в водопровод.
3.
Установите механический фильтр, предотвращающий
попадание твердых примесей внутрь системы (фильтр
следует устанавливать после клапана).
4
Подключите дренаж из неэлектропроводной трубы или
шланга (термостойкую 100 °C с минимальным внутренним
диаметром 40 мм).
5
Установите воронку, чтобы обеспечить разрыв внутри
дренажной линии.
6
Во избежание неприятных запахов, организуйте сливную
ловушку (минимальный внутренний диаметр 40 мм/1.6”).
7
У моделей UE025 – UE130: подсоедините дренажный шланг
от нижнего поддона увлажнителя (он идет на дренажную
воронку).
Внимание: после завершения монтажных работ, пропустите
воду через шланг подачи воды приблизительно в течение 30
минут, направляя воду прямо в систему слива, минуя при этом
увлажнитель. Это поможет устранить образование накипи и
производственных осадков, которые могут стать причиной
закупоривания дренажного насоса и пенообразования при кипении.
Важно: Защитное заземление в обязательном порядке
подсоединяется к приточному водопроводу в соответствии с
требованиями международных и государственных стандартов
безопасности независимо от материала, из которого выполнен
трубопровод.
