RUS

“UEX-PLUS” +0300040RU - rel. 1.5 - 17.03.2017

монтажэксплуатациясервис

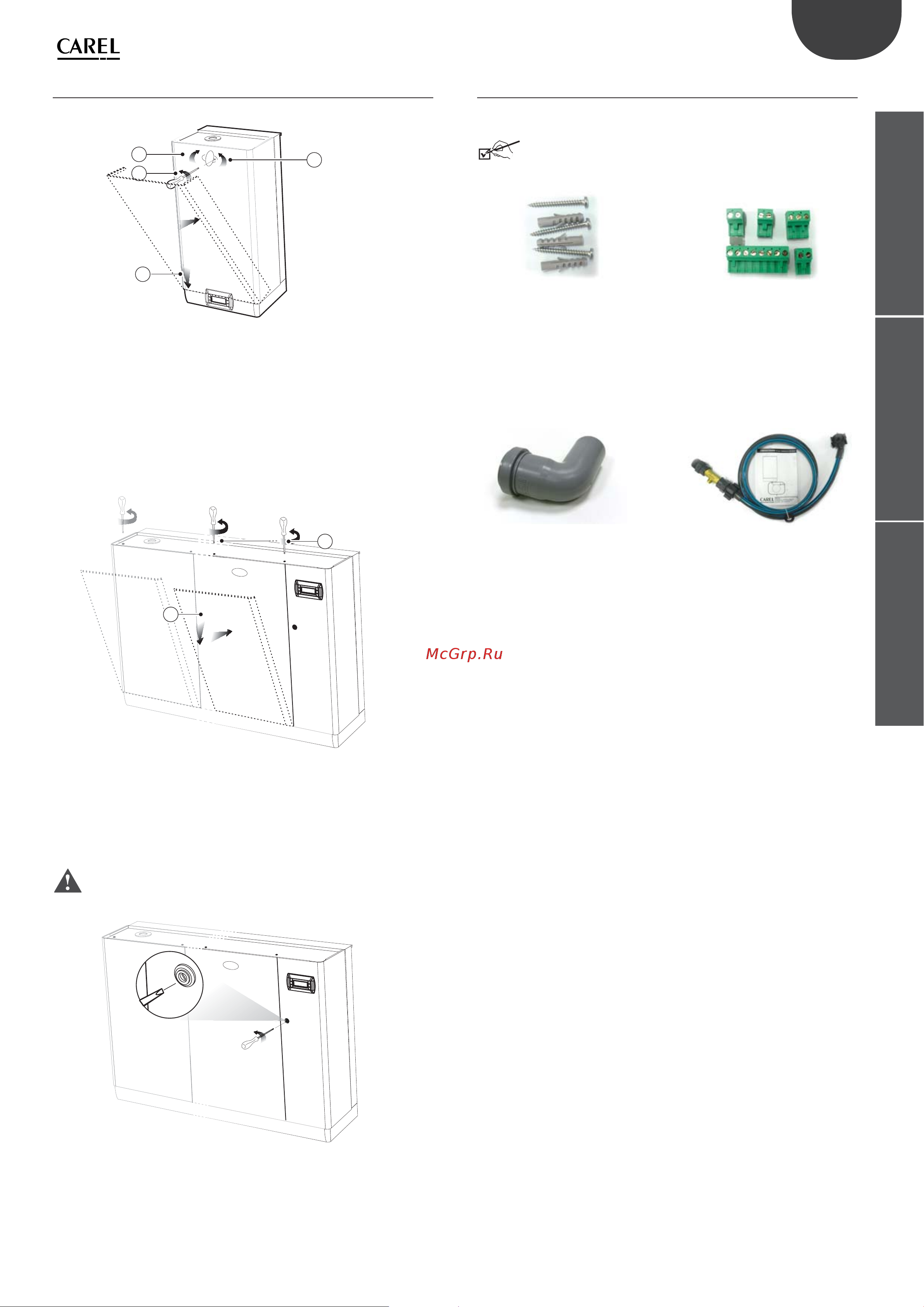

1.7 Установка передней крышки

Модели UE001 – UE018

Рис. 1.k

1. Поверните красную овальную пластинку с логотипом CAREL,

обеспечив доступ к крепежному отверстию.

2. Вставьте крышку в корпус (удерживая ее под небольшим углом) и

полностью опустите ее нижний край, проверив правильность

установки по боковым отверстям;

3. Поверните обратно красную ова льную пластинку с логотипом CAREL,

чтобы закрыть крепежные отверстия.

Модели UE025 – UE130

Рис. 1.l

1. Плавно постарайтесь вставить крышку в конструкцию (слегка

приподняв и наклонив ее), пока она не зацепится за задние

выступы.

2. При помощи отвертки затяните винты на верхней части увлажнителя.

Внимание: у моделей UE025 – UE130 откройте электрическую

секцию увлажнителя, используя для этого фиксатор с прорезью.

Рис. 1.m

1.8 Компоненты и аксессуары

После вскрытия упаковки и снятия передней крышки увлажнителя

проверьте наличие следующих компонентов:

 комплект винтов с

дюбелями для настенного

монтажа;

 комплект коннекторов

для электрической

панели, код 98C565P009;

 только у моделей

UE025 – UE130: угловой

пластиковый патрубок

дренажной линии;

 только у моделей UE025 –

UE130: невозвратный

клапан с патрубком, код

FWHDCV0000.
