15
RUS
“UEX-PLUS” +0300040RU - rel. 1.5 - 17.03.2017
монтажэксплуатациясервис

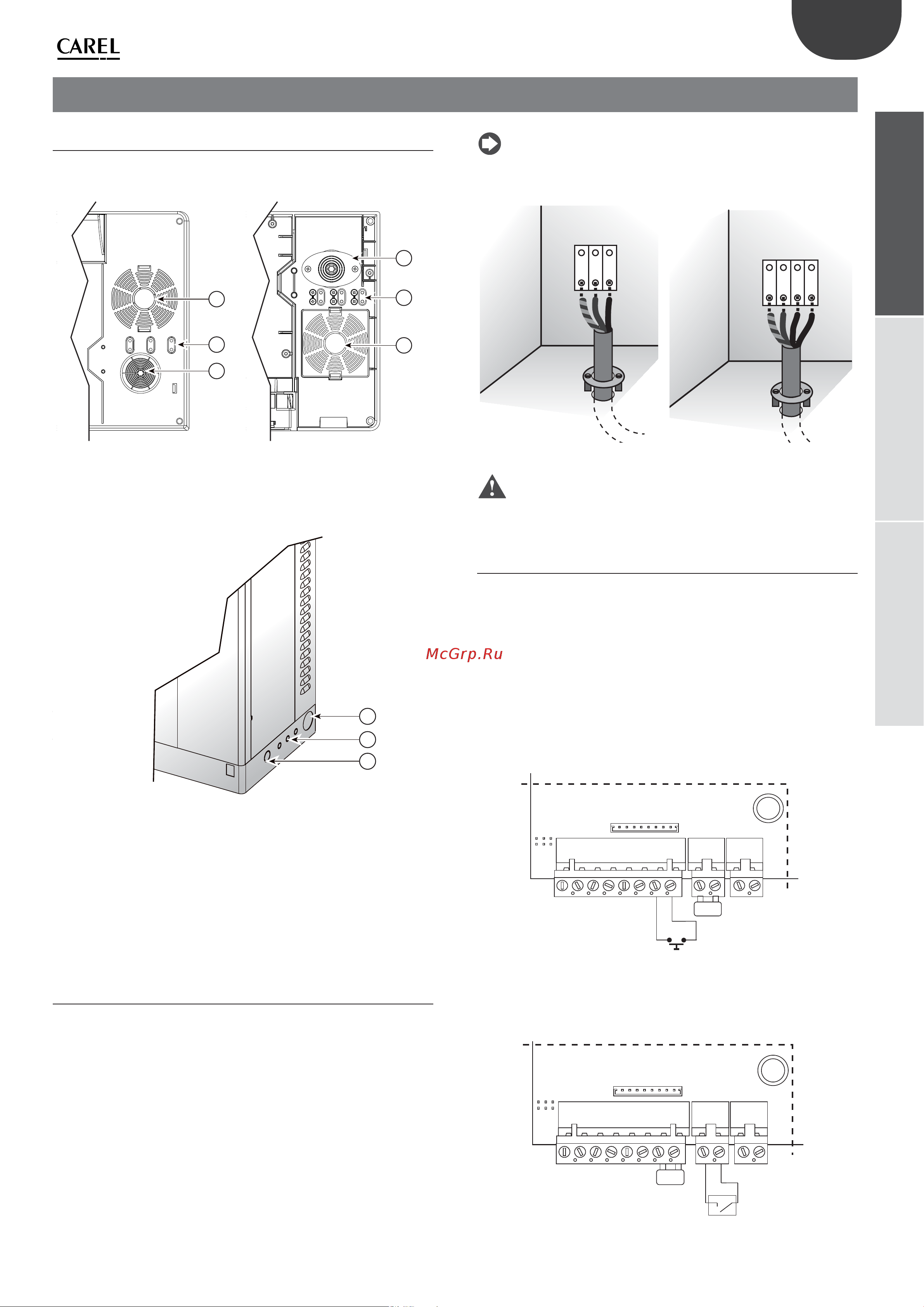

4. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
4.1 Подготовка кабельных каналов
Модели UE001 – UE018
вид снизу снаружи вид сверху внутри
1
3
2
1
2
3
Рис. 4.a
Модели UE025 – UE130
вид сбоку снаружи
3
2
1
Рис. 4.b
Позиция к рис. 4.a и 4.b:
1. вход силового кабеля
2. вход опционального вспомогательного кабеля (после
просверливания)
3. вход кабеля датчика.
На моделях UE001 – UE018 уберите пластиковый «ярлычок» и
используйте его для крепления кабеля (при помощи прилагаемых
винтов).
4.2 Подсоединение кабеля питания
Перед началом проведения работ убедитесь, что увлажнитель
отсоединен от сети электропитания.
Проверьте, чтобы напряжение электропитания увлажнителя
соответствовало номиналу, указанному на шильдике внутри
электрической секции.
Протяните шнур питания и заземляющий провод в секцию
электрической панели через специальное отверстие, предварительно
надев прилагаемую защитную муфту, и подсоедините концы к
клеммам (см. Рис. 4.с). Специалист по установке обязан защитить
линию питания от короткого замыкания с помощью размыкателя и
предохранителей. В табл. 11.а указаны рекомендуемые значения
сечения шнура электропитания и номинала предохранителей.
Указанные значения носят только рекомендательный характер, и в
случае несоответствия с местными нормами должны соблюдаться
последние.
Примечание. Во избежание нежелательных помех
слаботочные провода, идущие от датчиков, должны
располагаться как можно дальше от шнура сетевого электропитания.
Однофазные модели Трехфазные модели
humiSteam
GND
L
N
h
umiSteam
GND
L1
L2
L3
Рис. 4.c (вид внутри агрегата, электрическая секция)
Внимание: необходимо выполнить заземление желто-
зеленого кабеля в точке GND.
4.3 Сигналы управления
(M2.1 - M2.8; M7.1 - M7.2)
Возможность включения или управления выработкой пара.
Для подключения сигналов управления воспользуйтесь комплектом
подключения (входит в поставку) и протяните кабели от увлажнителя
через кабельный сальник (Рис.4.а или 4.b).
В зависимости от типа используемого сигнала управления можно
различными способами включать и/или управлять выработкой пара.
1. Включить выработку пара можно при помощи:
ДИСТАНЦИОННОГО КОНТАКТА (включения/выключения):
• установите перемычки на выходах M7.1 и M7.2;
• подключите выходы M2.7 и M2.8 к дистанционному контакту
(например, реле, таймеру…).
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2
Рис. 4.d
ГИГРОСТАТА (включения/выключения):
• подключите выходы M7.1 и M7.2 к гигростату;
• установите перемычки на выходах M2.7 и M2.8.
M.2 M.7 M.8
M.2.1
M.2.2 M.2.3 M2.4 M.2.5 M.2.6 M.2.7 M.2.8
M.7.1 M.7.2
Рис. 4.e
